Soporte aislado para tuberías resumen técnico.
El soporte aislado para tuberías de JINYI se presenta en la configuración 4 in · patín aislado para tubería fría. Utilice el cuadro de dimensiones, los detalles de conexión y los requisitos de inspección siguientes al comparar este producto con el plano de sus tuberías o equipos.
En esta página
soporte aislado para tuberías: qué es y para qué sirve

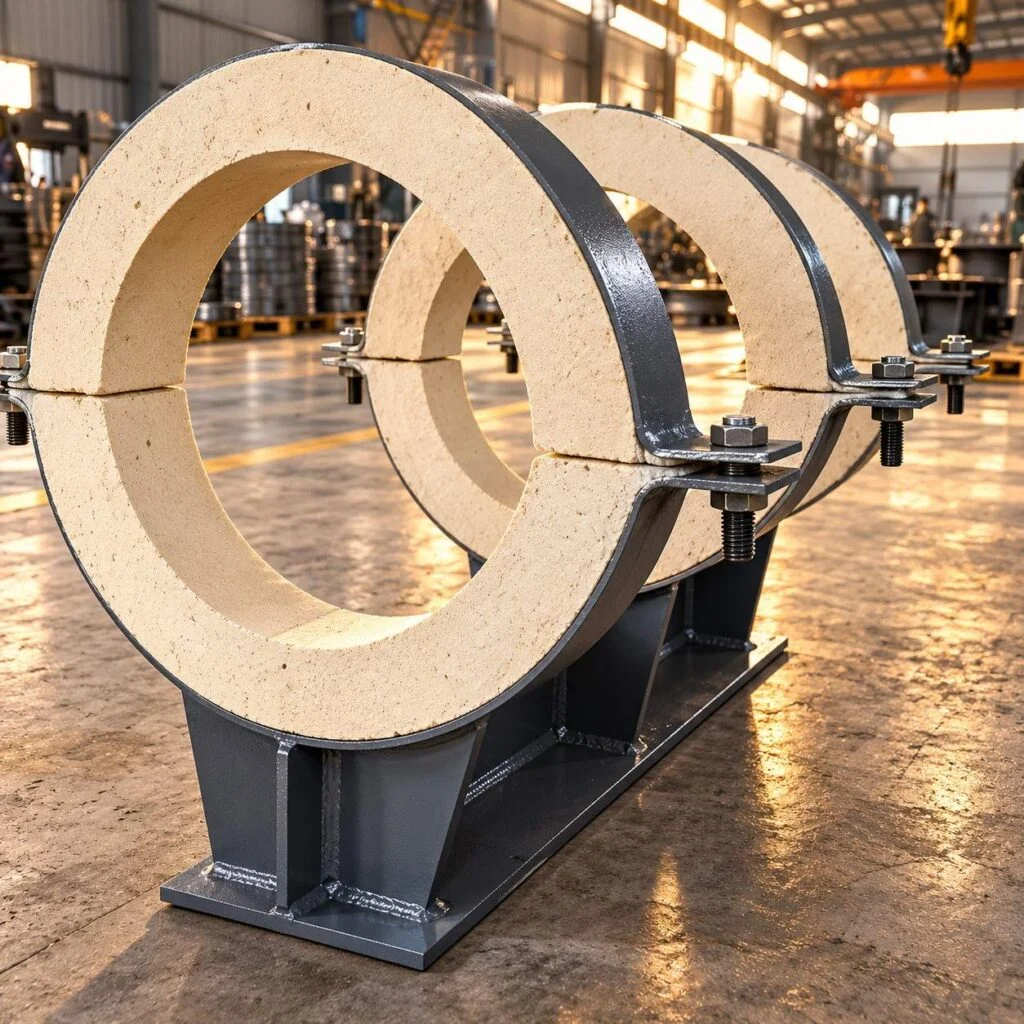

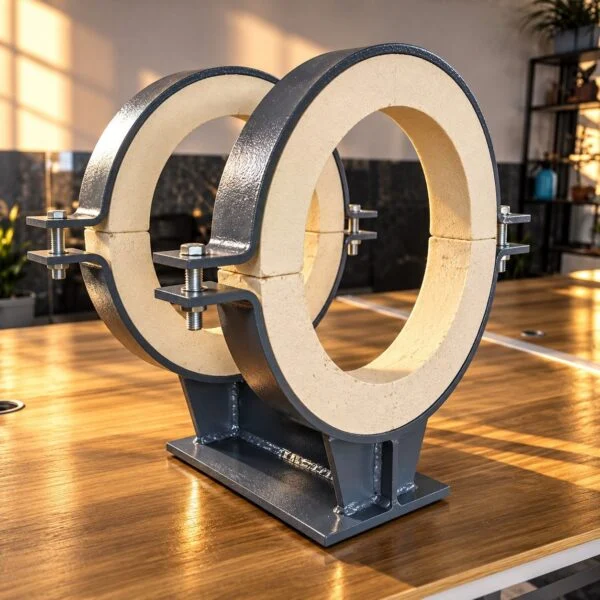

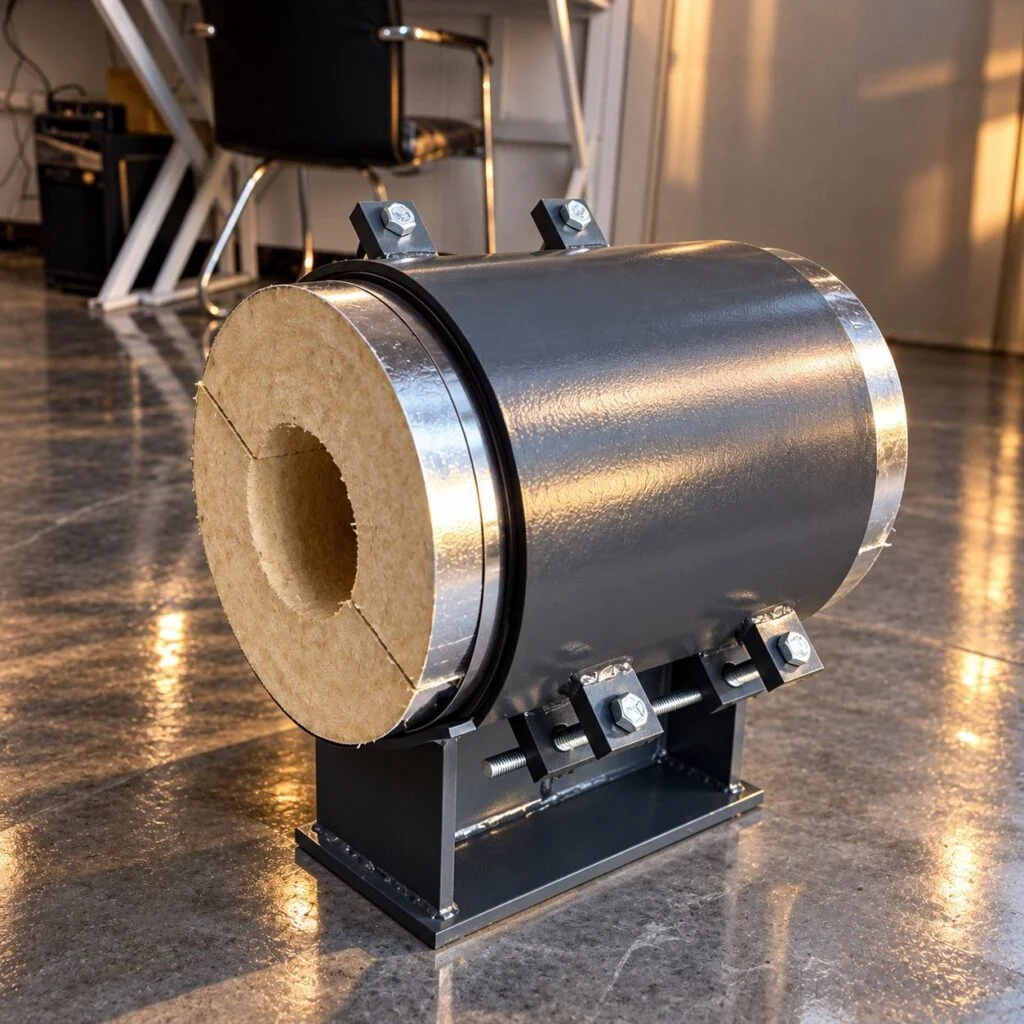

Un soporte de tubería aislado sostiene un tubo mediante un inserto aislante y un conjunto de soporte estructural.
Dimensiones principales y ajuste de instalación
Compare el diámetro de contacto con la tubería, la altura del soporte, la longitud axial y las dimensiones de la base o fijación con el plano del soporte. La geometría de contacto distribuye la carga, mientras que la fijación estructural la transmite al acero o al hormigón de soporte. Un conjunto aislado también requiere una rotura térmica con capacidad portante definida. Revise el patín soldado para tuberías al comparar las formas de fijación; el inserto aislante y la rotura térmica requeridos deben permanecer explícitos en el diseño del soporte.
Cómo especificar soporte aislado para tuberías
Coordine el cuerpo, la abrazadera, los elementos de fijación, la superficie deslizante y el detalle de aislamiento con la carga de la tubería y la temperatura de servicio. Diferencie las funciones de apoyo fijo, guiado y deslizante. La elección del material y la protección superficial deben responder al entorno de instalación; el color del aislamiento o la forma del producto no acreditan sus propiedades térmicas.
Datos técnicos de soporte aislado para tuberías
| Tamaño nominal del tubo | 4 in |
|---|---|
| Altura del soporte H | 101.6 mm |
| Longitud del soporte L | 304.8 mm |
| Movimiento axial admisible | 101.6 mm |
| Espesor del aislamiento | 50.8 mm |
| Capacidad de carga vertical | 2.713 kN |
| Peso aproximado | 19.96 kg |
| Material aislante | Poliuretano de alta densidad |
Tamaños y requisitos dimensionales
El cuadro dimensional identifica la configuración ilustrada. Compare cada valor con el plano de la tubería, el equipo o el soporte de conexión. Una designación nominal no sustituye al diámetro real de conexión, al espacio de instalación ni al detalle de montaje. Las opciones anteriores le permiten incluir una configuración diferente en su solicitud de presupuesto.
Cuadro de dimensiones y tolerancias
| Longitud mecanizada >30–120 mm | ±0.3 mm |
|---|---|
| Longitud mecanizada >120–400 mm | ±0.5 mm |
Inspección, normas y documentación
Compruebe el contacto con la tubería, la cota de instalación, los orificios de montaje y las holguras. Revise los casos de funcionamiento, vacío y carga de ensayo cuando proceda, e indique en el plano las direcciones y los límites de movimiento. Cualquier capacidad de carga indicada en la tabla corresponde a esa configuración concreta y no debe trasladarse a otra altura o detalle de contacto.
Indique la norma del producto y su edición, los registros de materiales y los criterios de aceptación de inspección antes de realizar el pedido. Cuando la presión, la temperatura, el movimiento o la carga sean pertinentes, facilite conjuntamente las condiciones de servicio y de ensayo. Los requisitos documentales deben identificar el componente real y la revisión del plano; un certificado general no sustituye al registro dimensional o de material de la pieza solicitada. Utilice la fabricación de soportes y pasamuros para tuberías para confirmar los requisitos de fabricación e inspección.
Aplicaciones de soporte aislado para tuberías
- Estructuras industriales para tuberías. Coordine la función del soporte, la fijación estructural y la cota de instalación.
- Tuberías aisladas. Incluya la interfaz de aislamiento y los requisitos de deslizamiento o guiado.
- Conexiones de tubería de equipos. Revise los casos de carga del soporte y las direcciones de movimiento con el diseño de las tuberías.
Cómo pedir soporte aislado para tuberías
Seleccione las opciones necesarias y envíe a JINYI la cantidad, el destino, el material y el plano controlado. Incluya los cambios dimensionales, los detalles de conexión, el acabado, el marcado y los requisitos de embalaje. El presupuesto define la configuración final, el alcance de inspección y las condiciones de entrega para comprobar la compatibilidad del componente con la instalación prevista.
Precios por cantidad y preparación del pedido
| 1–49 conjuntos | US$100.00 por conjunto |
|---|---|
| 50–199 conjuntos | US$95.00 por conjunto |
| 200 conjuntos o más | US$90.00 por conjunto |
El transporte y los impuestos se presupuestan por separado. Un material, un tamaño o un plano diferente puede modificar el precio y los requisitos de entrega. Confirme la especificación acordada antes de fabricar y mantenga juntas en la consulta la revisión del plano, las opciones seleccionadas y la cantidad solicitada.
Otros productos JINYI para comparar
Compare el patín de tubería con abrazadera, el soporte de cuna para tuberías, o consulte el catálogo de soportes y colgadores para tuberías para consultar otras opciones de conexión y configuración.
Solicite a JINYI un presupuesto de soporte aislado para tuberías a medida con el plano y la cantidad requeridos para su proyecto.
Soporte aislado para tuberías: lista de selección y presupuesto
El aislamiento y el soporte estructural actúan conjuntamente. Indique la temperatura de servicio, el espesor del aislamiento y la dirección del movimiento para revisar el detalle de apoyo respecto al servicio previsto. Utilice la fotografía para identificar la configuración del producto y el plano controlado para definir el suministro. Los componentes de aspecto similar pueden tener extremos, vías de transmisión de cargas o requisitos de mantenimiento diferentes.
Soporte aislado para tuberías: dimensiones y tolerancias
La primera comparación para este soporte aislado para tuberías es el espesor del aislamiento y la carga del soporte. Marque en el plano de consulta las dimensiones que determinan el acoplamiento, la alineación y el espacio de instalación. Indique las unidades de cada valor y la referencia desde la que se mide. Si una dimensión es crítica, especifique su tolerancia individual y el método de medición, en lugar de basarse en una nota de tolerancia general.
La tabla actual indica: tamaño nominal del tubo: 4 in; altura del soporte H: 101.6 mm; longitud del soporte L: 304.8 mm. Consulte estos datos junto con las tablas de configuración y tolerancias anteriores. Los valores de referencia o de ejemplo describen la configuración mostrada; el presupuesto y el plano aprobados de JINYI definen el componente solicitado. Una interfaz, un material o unas condiciones de servicio diferentes requieren una nueva comparación.
Prepare la información del material y de las interfaces
Para solicitar información sobre soporte aislado para tuberías, identifique la designación del material requerido y su estado de suministro. Describa los componentes de conexión, el método de fijación y el entorno. Incluya la temperatura de servicio y cualquier presión, movimiento o carga estructural pertinente. Estos datos deben describir la instalación real, incluidos los cambios entre funcionamiento normal, puesta en marcha y mantenimiento, cuando proceda.
Especifique los revestimientos, el acabado superficial y el marcado por separado del material base. Si se necesita trazabilidad, identifique el registro requerido y cómo debe vincularse al componente entregado. Acuerde si la inspección abarca dimensiones, documentación de materiales, soldaduras o ensayos funcionales; son comprobaciones distintas con criterios de aceptación diferentes.
Presupuesto de soporte aislado para tuberías a medida
Adjunte la última revisión del plano, la cantidad requerida y el destino de entrega al contactar con JINYI. Destaque las diferencias respecto a la configuración ilustrada, incluidos los cambios de dimensiones, conexiones, acabado y embalaje. Para repetir pedidos, haga referencia a la configuración aprobada y enumere los cambios expresamente, de modo que no se dé por vigente un plano anterior.
Los tres tramos de precios anteriores organizan los intervalos de cantidades mostrados. Compare los presupuestos con el mismo plano, material, alcance de inspección y unidad de suministro. Una pieza, un segmento y un conjunto completo son unidades distintas cuando corresponda. Confirme el transporte, los impuestos, la documentación y las condiciones de entrega en el presupuesto final, sin deducirlos del precio unitario mostrado.
Compare configuraciones de componentes relacionados
Evalúe este soporte aislado según el espesor real del aislamiento, la carga del soporte y la configuración de soporte de tubería requerida. Las fotografías siguientes muestran otros productos JINYI para su comparación. Cada uno tiene su propia página técnica; no son imágenes adicionales de la galería de soporte aislado para tuberías.
| Foto | Producto relacionado | Detalle de selección |
|---|---|---|
 | Patín de tubería con abrazadera | Altura del patín y ajuste de la abrazadera. Compare este producto independiente cuando el plano requiera su configuración específica. |
 | Patín soldado para tuberías | Altura del patín y soldaduras de fijación. Compare este producto independiente cuando el plano requiera su configuración específica. |
 | Soporte de cuna para tuberías | Curvatura y cota de la silla. Compare este producto independiente cuando el plano requiera su configuración específica. |
Preguntas que debe resolver antes de realizar el pedido
¿Qué dimensiones deben comprobarse primero?
Empiece por el espesor del aislamiento, la carga del soporte y los detalles de unión o montaje. Compare las designaciones nominales con las dimensiones medidas y revise después el espacio de instalación. Las fotografías ayudan a identificar la forma; el plano proporciona la base dimensional para la aceptación.
¿Qué debe incluir el presupuesto?
El presupuesto de soporte aislado para tuberías debe identificar la configuración, la revisión del plano, el material, la cantidad, la base del precio y los registros de inspección acordados. Conserve estos datos junto con el pedido aprobado para que la inspección de recepción pueda comparar el producto entregado con el componente especificado.
Referencia terminológica independiente
Familias de selección de soportes para tuberías LISEGA proporciona una referencia independiente para la terminología de los componentes. Utilice la norma y la edición especificadas cuando el proyecto lo requiera. Este enlace no acredita certificación de JINYI, homologación del producto ni intercambiabilidad con otro fabricante.
- 4 in
- Tamaño nominal del tubo
- 101.6 mm
- Altura del soporte H
- ±0.3 mm
- Tolerancia
- 3
- Tramos por cantidad
- Área de contacto — El radio de la silla y la longitud axial influyen en la distribución de la carga.
- Detalle de aislamiento — Un soporte aislado requiere una rotura térmica con capacidad portante definida.
- Margen de movimiento — Separe los requisitos de los soportes fijos y deslizantes.
De un vistazo
- Gama de
- Soporte aislado para tuberías
- Configuración
- 4 in · patín aislado para tubería fría
- Tamaño nominal del tubo
- 4 in
- Altura del soporte H
- 101.6 mm
- Longitud del soporte L
- 304.8 mm
Dimensiones y especificación técnica
| Parámetro | Especificación |
|---|---|
| Tamaño nominal del tubo | 4 in |
| Altura del soporte H | 101.6 mm |
| Longitud del soporte L | 304.8 mm |
| Movimiento axial admisible | 101.6 mm |
| Espesor del aislamiento | 50.8 mm |
| Capacidad de carga vertical | 2.713 kN |
| Peso aproximado | 19.96 kg |
| Material aislante | Poliuretano de alta densidad |
