Ángulo · Radio · Espesor de pared
Accesorios de tubería y codos
Accesorios de tubería y codos seleccionados según la geometría del trazado, el espesor de pared, el grado del material, el método de conexión y la especificación de tuberías aplicable.
Base de especificación
Confirme el plano y los requisitos aplicables
Alcance de inspección
Definido según el pedido aprobado
Categoría Accesorios de tubería y codos Ángulo · Radio · Espesor de pared También se incluyen retornos de 180°
45° / 90°
Dato de especificación
Indique la base del radio
R / D
Dato de especificación
Sobre esta gama
Ajuste el trazado y la envolvente a presión
Los accesorios de tubería cambian la dirección, crean derivaciones y conectan distintos tamaños de tubo, manteniendo la continuidad de la envolvente a presión del sistema. JINYIincluye en su gama codos de acero, codos de retorno, tes, cruces, reductores concéntricos, curvas, tuberías en serpentín y codos para soldar por enchufe. Los accesorios de tubería para soldar a tope deben ser compatibles con los extremos de los tubos y con las dimensiones del trazado del plano isométrico. Un accesorio del tamaño nominal correcto puede ser inadecuado si su distancia del centro al extremo, espesor de pared, preparación de extremos o especificación de material difiere del diseño requerido.
- ASME B16.9 abarca accesorios conformados de fábrica para soldar a tope en NPS 1/2–48, incluidos los requisitos dimensionales y de marcado. Su alcance publicado no constituye una declaración general de la gama de suministro de JINYI.
- Para codos de radio largo según ASME B16.9, distinga el ángulo de curvatura, el radio del eje y las distancias del centro al extremo. Un codo de radio largo suele designarse como 1.5D, tomando el tamaño nominal del tubo como base del radio.
- Especifique la cédula o el espesor real de pared en cada conexión. Una cédula no representa un espesor fijo único para todos los tamaños nominales de tubo.
- Para accesorios de acero al carbono para soldar a tope en tuberías de proceso, identifique la norma y el grado del material, el estado de tratamiento térmico y los requisitos de temperatura de servicio.
- Una te reductora necesita los tamaños del tramo principal y de la derivación; un reductor necesita los tamaños de ambos extremos y la geometría concéntrica o excéntrica. Registre la orientación en el plano de tuberías cuando afecte al drenaje o al venteo.
- Los accesorios forjados para soldar por enchufe siguen una especificación diferente. ASME B16.11 establece las clases 3000, 6000 y 9000 para soldadura por enchufe; estas designaciones no deben aplicarse indiscriminadamente a accesorios para soldar a tope.
Accesorios de tubería y codos destacados
Selección de accesorios de tubería y codos para consultas de proyectos. Compare los detalles de conexión, instalación y especificación y solicite un presupuesto para la configuración que necesita.

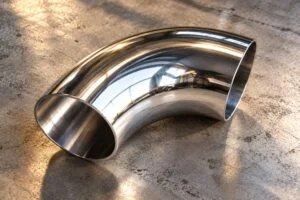

Ver el catálogo completoUn codo de 90 grados cambia la dirección de la tubería en ángulo recto. Indique las dimensiones, el material y las condiciones de servicio para recibir…
Codo de 90 grados

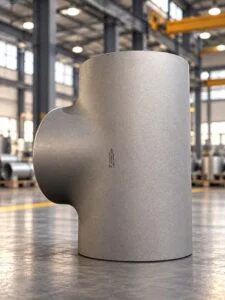

Ver detallesUna te igual para tuberías crea una unión en T con tamaños nominales iguales en el tramo principal y la derivación. Indique las dimensiones, el material…
Te igual

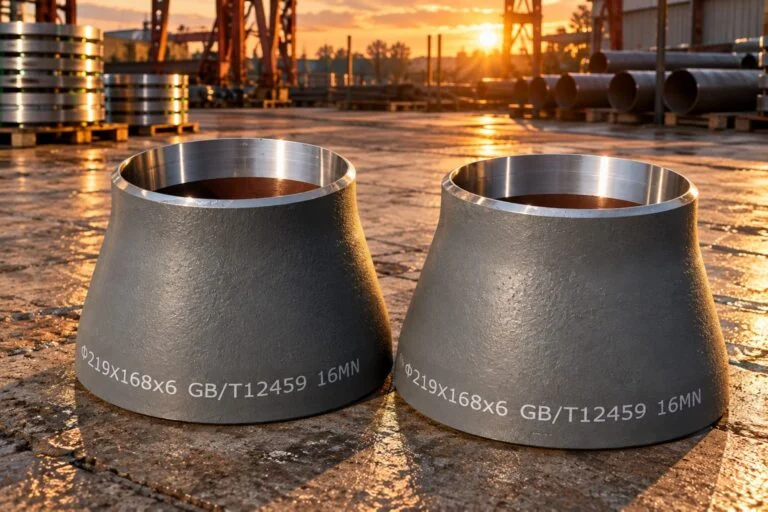

Ver detallesUn reductor concéntrico conecta dos tamaños de tubo manteniendo sus ejes alineados. Indique las dimensiones, el material y las condiciones de servicio para recibir un presupuesto…
Reducción concéntrica
Ver detalles
Un codo de 45 grados introduce un cambio de dirección de 45 grados en el tramo de tubería especificado. Indique las dimensiones, el material y las…
Codo de 45 grados
Ver detalles
Una curva de radio largo para tuberías cambia la dirección de la tubería a lo largo de una longitud curva especificada y puede incluir tramos rectos…
Curva de radio largo

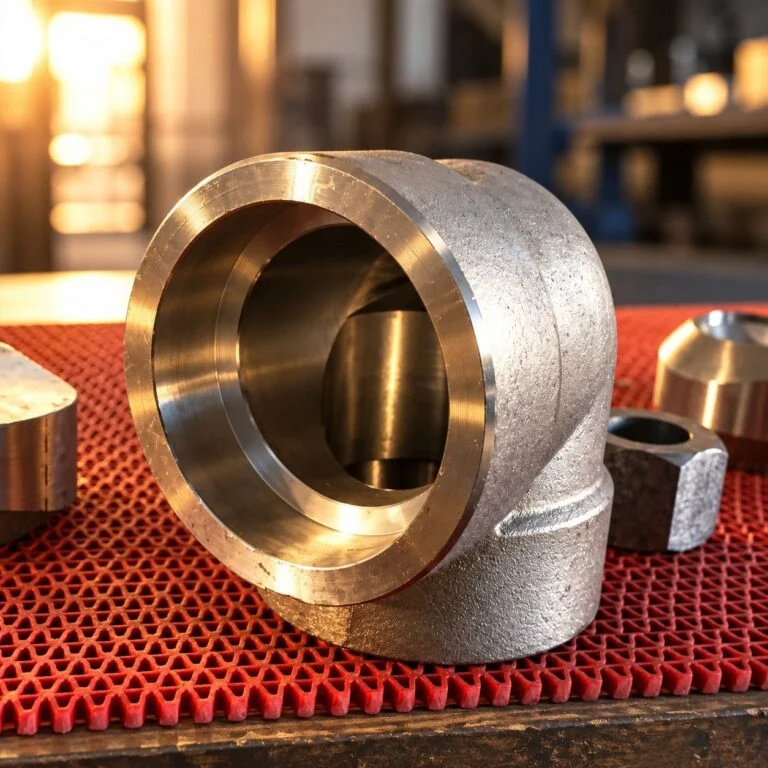

Ver detallesUn codo para soldar por enchufe cambia la dirección entre dos conexiones de tubo especificadas de este tipo. Indique las dimensiones, el material y las condiciones…
Codo para soldadura por enchufe
Ver detallesCatálogo de accesorios de tubería y codos
Explore 13 productos de esta categoría. Busque en la gama o compare las opciones disponibles para su consulta. Los materiales, las dimensiones y las clasificaciones definitivas se confirman según el producto elegido y sus especificaciones.
Mostrando 1–13 de 13 productos

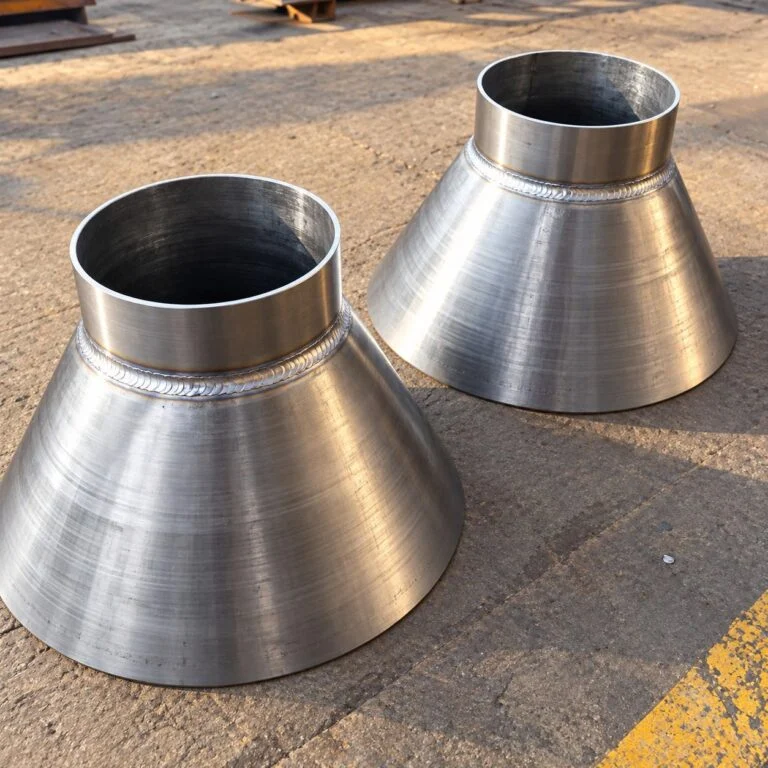

Una campana de aspiración proporciona una entrada ampliada para una disposición de aspiración especificada. Indique las dimensiones, el material y las condiciones de servicio para recibir…
Campana de aspiración
Ver detallesUn codo de 45 grados introduce un cambio de dirección de 45 grados en el tramo de tubería especificado. Indique las dimensiones, el material y las…
Codo de 45 grados
Ver detallesUn codo de 90 grados cambia la dirección de la tubería en ángulo recto. Indique las dimensiones, el material y las condiciones de servicio para recibir…
Codo de 90 grados
Ver detalles

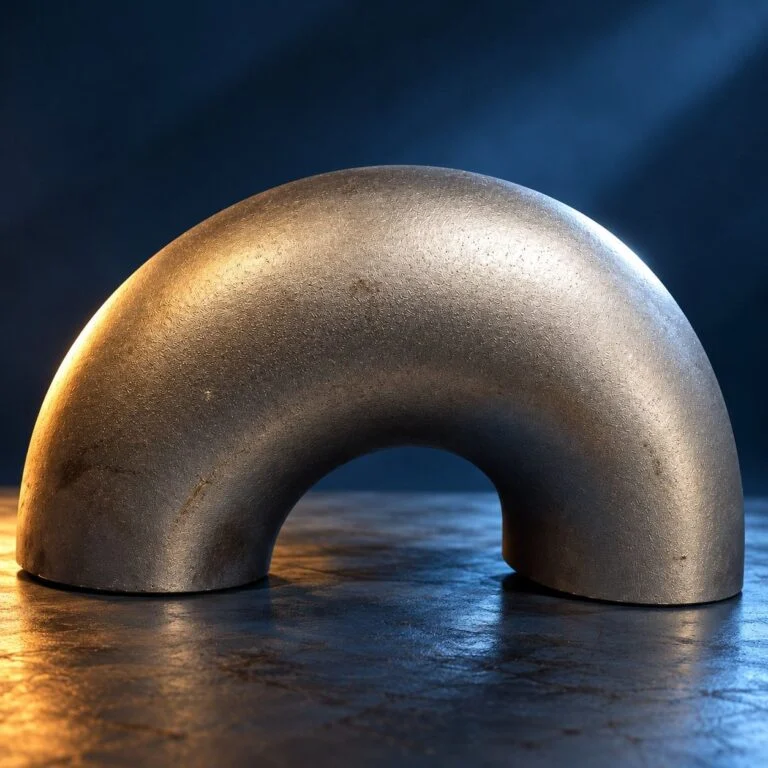

Un codo de retorno de 180 grados invierte el trazado de una tubería mediante un semicírculo, dejando sus extremos de conexión en paralelo. Indique las dimensiones,…
Codo de retorno de 180 grados
Ver detallesUn codo para soldar por enchufe cambia la dirección entre dos conexiones de tubo especificadas de este tipo. Indique las dimensiones, el material y las condiciones…
Codo para soldadura por enchufe
Ver detalles

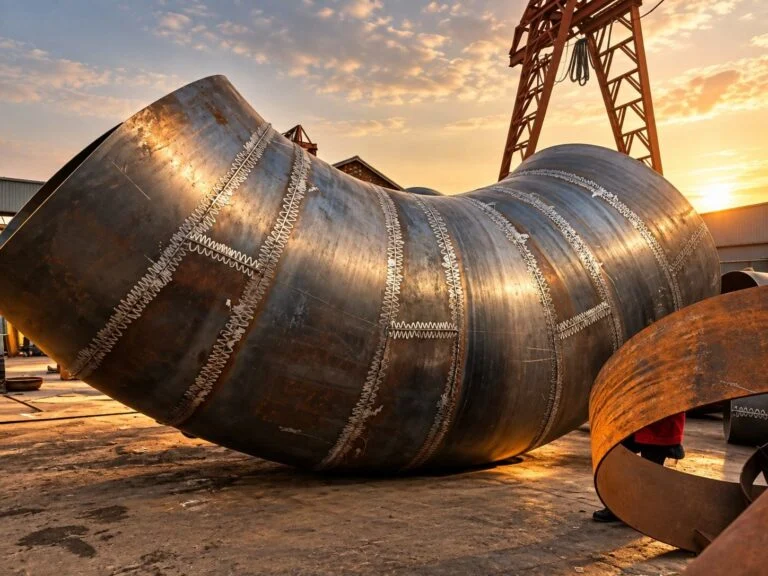

Un codo segmentado produce un cambio de dirección mediante secciones de tubo unidas. Indique las dimensiones, el material y las condiciones de servicio para recibir un…
Codo segmentado
Ver detalles

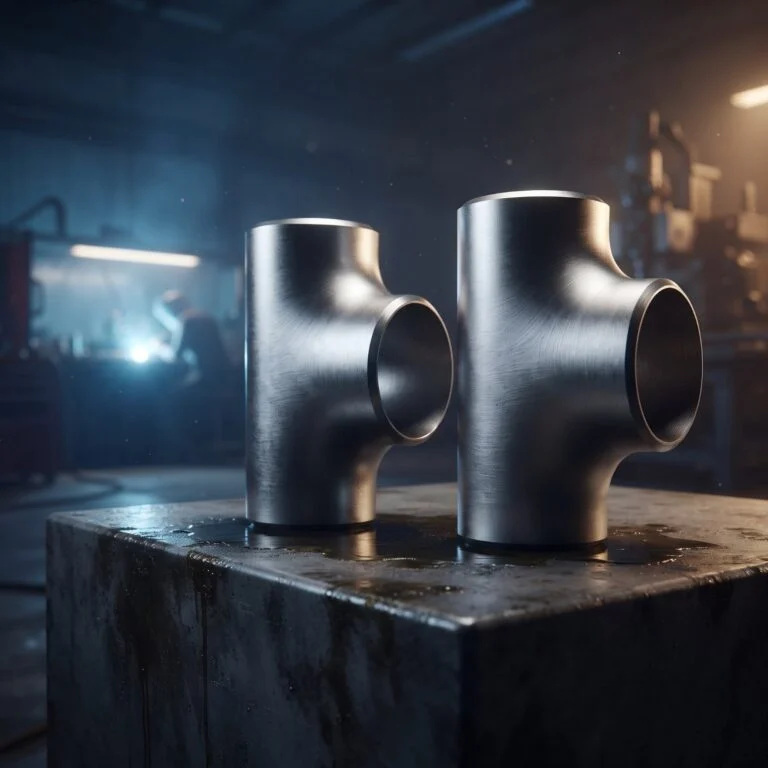

Una cruz de tubería forma una unión de cuatro vías en una disposición de tuberías especificada. Indique las dimensiones, el material y las condiciones de servicio…
Cruz para tuberías
Ver detallesUna curva de radio largo para tuberías cambia la dirección de la tubería a lo largo de una longitud curva especificada y puede incluir tramos rectos…
Curva de radio largo
Ver detalles

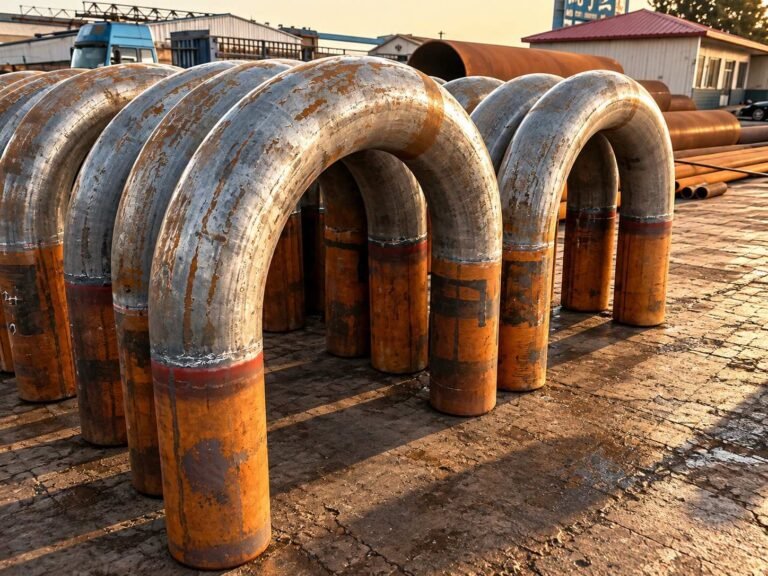

Una curva de tubería en U invierte el recorrido a través de una sección curva con dos ramas rectas. Indique las dimensiones, el material y las…
Curva en U
Ver detallesUn reductor concéntrico conecta dos tamaños de tubo manteniendo sus ejes alineados. Indique las dimensiones, el material y las condiciones de servicio para recibir un presupuesto…
Reducción concéntrica
Ver detalles

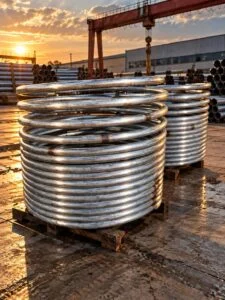

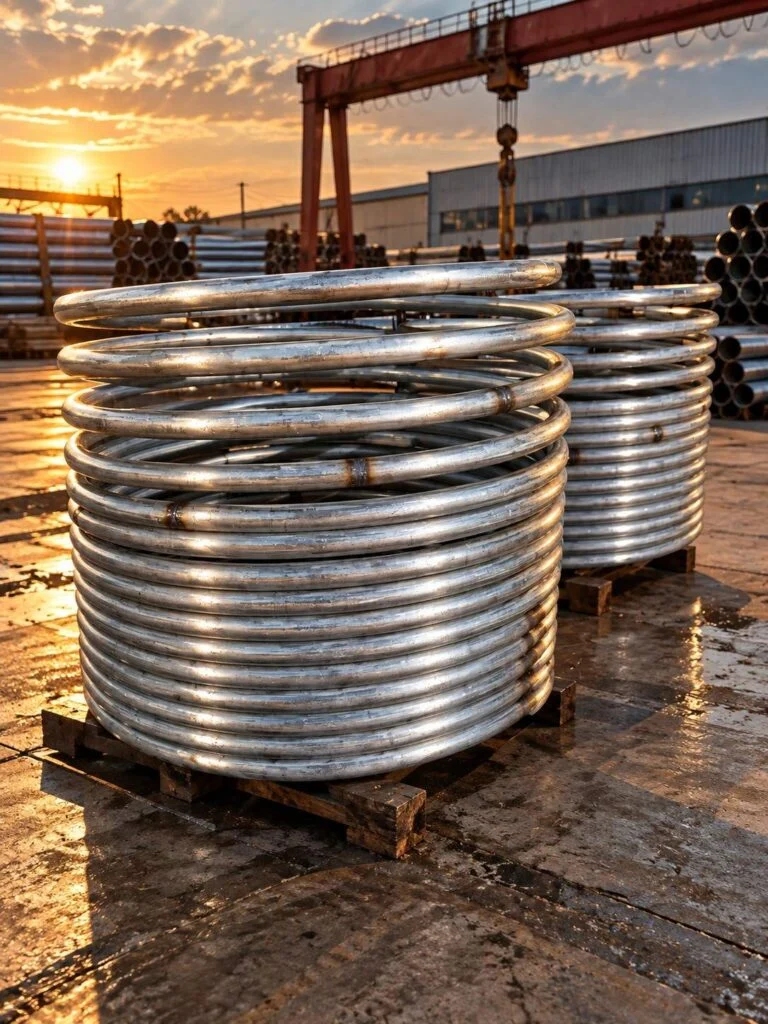

Una tubería en serpentín sigue un trazado curvo repetido según su plano. Indique las dimensiones, el material y las condiciones de servicio para recibir un presupuesto…
Serpentín tubular
Ver detallesUna te igual para tuberías crea una unión en T con tamaños nominales iguales en el tramo principal y la derivación. Indique las dimensiones, el material…
Te igual
Ver detalles

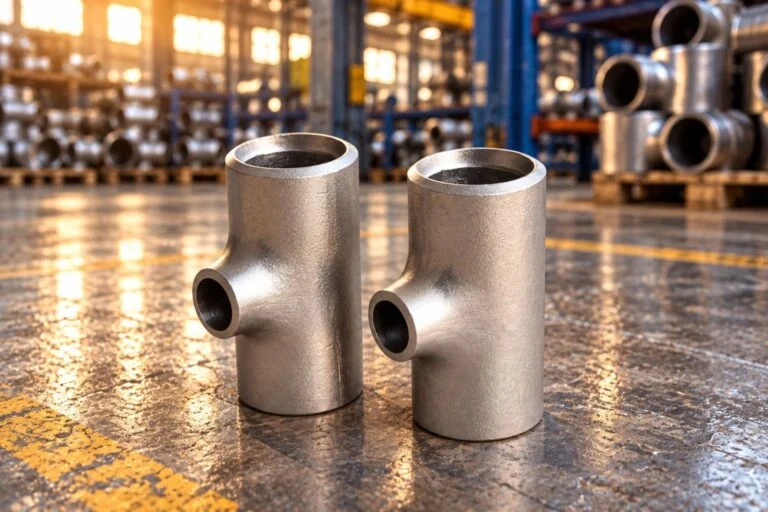

Una te reductora para tuberías conecta una derivación menor con un tramo principal mayor mediante un accesorio en T. Indique las dimensiones, el material y las…
Te reducida
Ver detallesCapacidades del producto
Geometría del trazado, espesor de pared y preparación para soldadura
Los accesorios de tubería para soldar a tope deben solicitarse a partir de un isométrico desglosado o una lista de materiales que defina cada conexión. Los codos de acero necesitan una designación clara del ángulo y del radio; los codos fabricados o segmentados de mayor tamaño necesitan su propio esquema de soldaduras y su base de diseño. Las curvas conformadas, las tuberías en serpentín y las campanas de aspiración también requieren una geometría definida en plano y no debe suponerse que se rigen por la misma norma que un codo de catálogo. Compras debe distinguir un accesorio normalizado de un conjunto fabricado antes de comparar presupuestos.
- Pared: cédula o medida en mm
- Geometría: ángulo, radio y longitud
- Material: norma y grado exacto
- Preparación de extremos: soldadura a tope / por enchufe
Especificación
Ángulos habituales
45° / 90°
También se incluyen retornos de 180°
Geometría
R / D
Indique la base del radio
Cuatro comprobaciones antes de especificar accesorios de tubería
Utilice estas comprobaciones para definir el conjunto de accesorios de tubería antes de comparar precios. Registre la decisión junto con la revisión del plano y solicite confirmación de los límites del modelo propuesto.
- Resuelva la geometría de las tuberías Confirme el ángulo, el radio, las distancias del centro al extremo, la orientación de las derivaciones y el espacio disponible en el isométrico.
- Compruebe la compatibilidad de los extremos Especifique el tamaño nominal, el diámetro exterior real, la cédula o el espesor, el bisel y cualquier requisito de alineación interior.
- Seleccione el material y su proceso Defina el grado del material, el método de fabricación, el tratamiento térmico y cualquier ensayo específico del servicio.
- Compruebe la lista final de componentes Concilie la revisión del plano, las cantidades, el marcado, el alcance de inspección y la protección de los extremos preparados para soldar.
Las dimensiones y las condiciones de servicio deben acordarse antes del pedido.

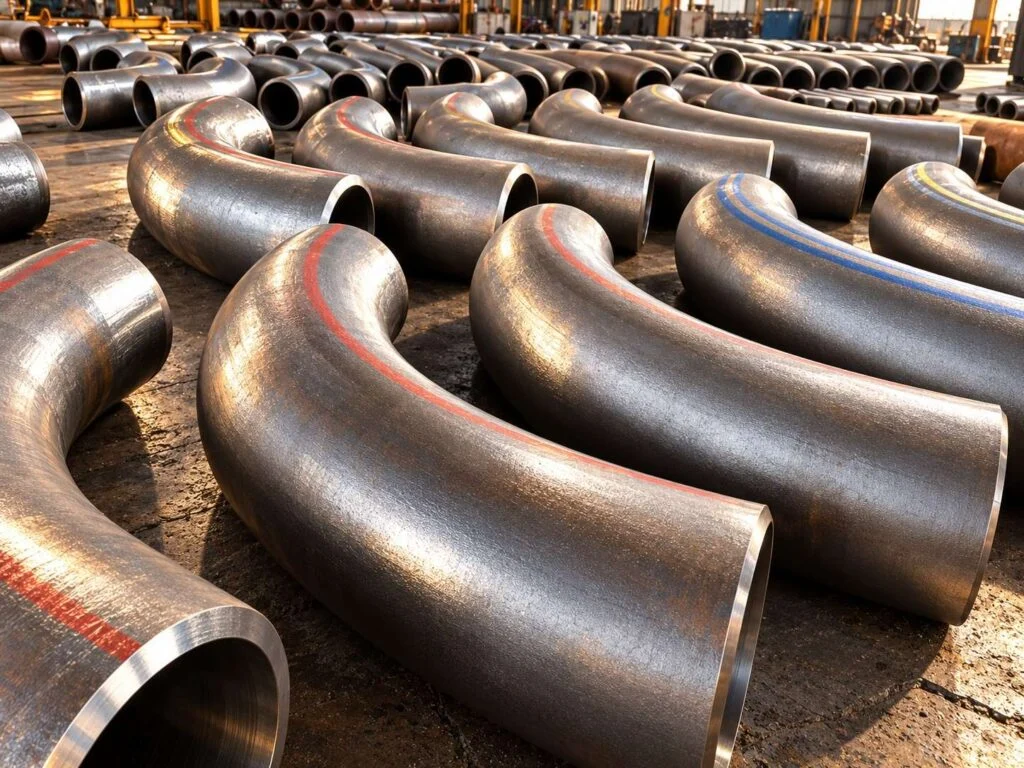

Codos de radio largo según ASME B16.9
Para los accesorios de tubería, envíe el tipo de accesorio, los tamaños de todos los extremos, la cédula, el grado del material, el ángulo o radio y la preparación de extremos. Adjunte el isométrico, la revisión del plano, las cantidades y los requisitos de inspección; para serpentines o codos fabricados, incluya la geometría completa y la base de diseño aprobada.
- Codos y curvas de retorno Facilite el ángulo, el radio del eje, las longitudes tangentes, los requisitos de ovalidad y todas las dimensiones terminales.
- Tes y cruces Identifique los tamaños del tramo principal y las derivaciones, el espesor en cada extremo y la orientación respecto a la instalación.
- Reductores y campanas de aspiración Facilite ambos diámetros, la longitud total, la concentricidad o el desplazamiento y el perfil de transición requerido.
- Serpentines y codos fabricados Indique el diámetro del serpentín, el paso, las vueltas, la disposición de segmentos, las posiciones de soldadura y la base aprobada de cálculo de diseño.
Envíe los planos y la relación de piezas con su consulta.
Requisitos de inspección de accesorios de tubería
La inspección debe comparar la geometría fabricada con la norma dimensional o el plano de fabricación aprobado. Compruebe los diámetros de los extremos, el espesor, el ángulo y la alineación antes de soldar. La trazabilidad del material y los ensayos no destructivos deben seguir la especificación de compra acordada.
Lista de inspección
Especificar en el pedido- Dimensiones de los extremosDiámetro exterior, espesor, bisel y redondez en cada extremo.
- Geometría del trazadoÁngulo del codo, radio, distancia del centro al extremo y orientación de la derivación.
- Estado del cuerpoDefectos superficiales, estado de conformado y aspecto de las soldaduras cuando corresponda.
- Identificación del materialGrado, referencia de colada y registros de tratamiento térmico cuando se especifiquen.
- Exámenes acordadosDocumentación de END, PMI o ensayos mecánicos según el alcance del pedido.
Documentación del pedido
Alcance por confirmar- Plano aprobadoDimensiones, revisión y criterios de aceptación
- Registro del materialEspecifique la trazabilidad y el tipo de documento
- Informe de inspecciónAcuerde las mediciones y el alcance de los ensayos
- Aprobaciones del proyectoConfirme los certificados necesarios antes del pedido
Calidad
Inspección · medición
Normas · documentos
Puntos de revisión
Control documental
Seis pasos para planificar la inspección
Lista de comprobación del pedido- 1
Revisión de planos
Confirme la especificación, la revisión y la configuración de accesorios de tubería seleccionada.
- 2
Dimensiones de los extremos
Diámetro exterior, espesor, bisel y redondez en cada extremo.
- 3
Geometría del trazado
Ángulo del codo, radio, distancia del centro al extremo y orientación de la derivación.
- 4
Estado del cuerpo
Defectos superficiales, estado de conformado y aspecto de las soldaduras cuando corresponda.
- 5
Identificación del material
Grado, referencia de colada y registros de tratamiento térmico cuando se especifiquen.
- 6
Exámenes acordados
Documentación de END, PMI o ensayos mecánicos según el alcance del pedido.
Aplicaciones y prioridades de especificación
Aplicaciones habituales de los accesorios de tubería. Cada instalación requiere una selección específica para el servicio; los ejemplos siguientes describen prioridades de ingeniería, no proyectos de clientes ni homologaciones.
Selección técnica y preguntas frecuentes
Alcance de ASME B16.9
Consultar el alcance de referencia
Confirme la aplicabilidad al diseño elegidoAccesorios forjados ASME B16.11
Consultar el alcance de referencia
Confirme la aplicabilidad al diseño elegidoAsistencia técnica de JINYI
Consultar el alcance de referencia
Confirme la aplicabilidad al diseño elegidoTabla dimensional
Defina las interfaces de acoplamiento
Consulte sus especificacionesTabla dimensional
Registre estos datos en un plano o una lista de componentes. Cada presupuesto de accesorios de tubería debe identificar la configuración propuesta y cualquier desviación respecto a la interfaz especificada.
Consulte sus especificaciones
Servicio e instalación
Complete los datos de la aplicación
Consulte sus especificacionesServicio e instalación
Incluya estas condiciones en la consulta de accesorios de tubería. Una comparación útil verifica la conformidad técnica, el alcance de inspección y los requisitos de instalación antes de comparar precios unitarios.
Consulte sus especificacionesQ&ARespuestas sobre accesorios de tubería
Preguntas de selección
¿Qué significa radio largo en un codo?
Describe el radio del eje, habitualmente 1.5 veces el tamaño nominal del tubo para un codo normalizado de radio largo. Confirme las dimensiones reales de la tabla y el criterio de radio utilizado en el plano.
¿La cédula 40 tiene siempre el mismo espesor?
No. La cédula es una designación cuyo espesor de pared varía con el tamaño nominal. Especifique conjuntamente el tamaño y la cédula o indique expresamente el espesor requerido.
¿Necesita ayuda con un plano concreto? Incluya las condiciones de servicio en su consulta.
Consulte sus especificacionesQ&ARespuestas sobre accesorios de tubería
Preguntas de instalación
¿Puede un codo segmentado sustituir a uno conformado?
Solo si el proyectista de la tubería acepta la construcción, la geometría, el material y el diseño de soldaduras. Los segmentos fabricados incorporan uniones y requisitos de inspección diferentes.
¿La designación Class 3000 se aplica a todos los accesorios?
No. Los accesorios forjados roscados y para soldar por enchufe tienen sus propias clases. Los accesorios para soldar a tope se seleccionan según el material, el espesor, la geometría y las normas de tuberías y productos aplicables.
¿Necesita ayuda con un plano concreto? Incluya las condiciones de servicio en su consulta.
