Serpentín tubular resumen técnico.
El serpentín tubular de JINYI se presenta en la configuración 25.4 × 2.11 mm · serpentín inoxidable. Utilice el cuadro de dimensiones, los detalles de conexión y los requisitos de inspección siguientes al comparar este producto con el plano de sus tuberías o equipos.
En esta página
serpentín tubular: qué es y para qué sirve

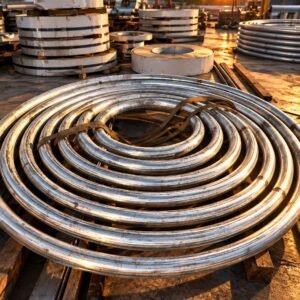

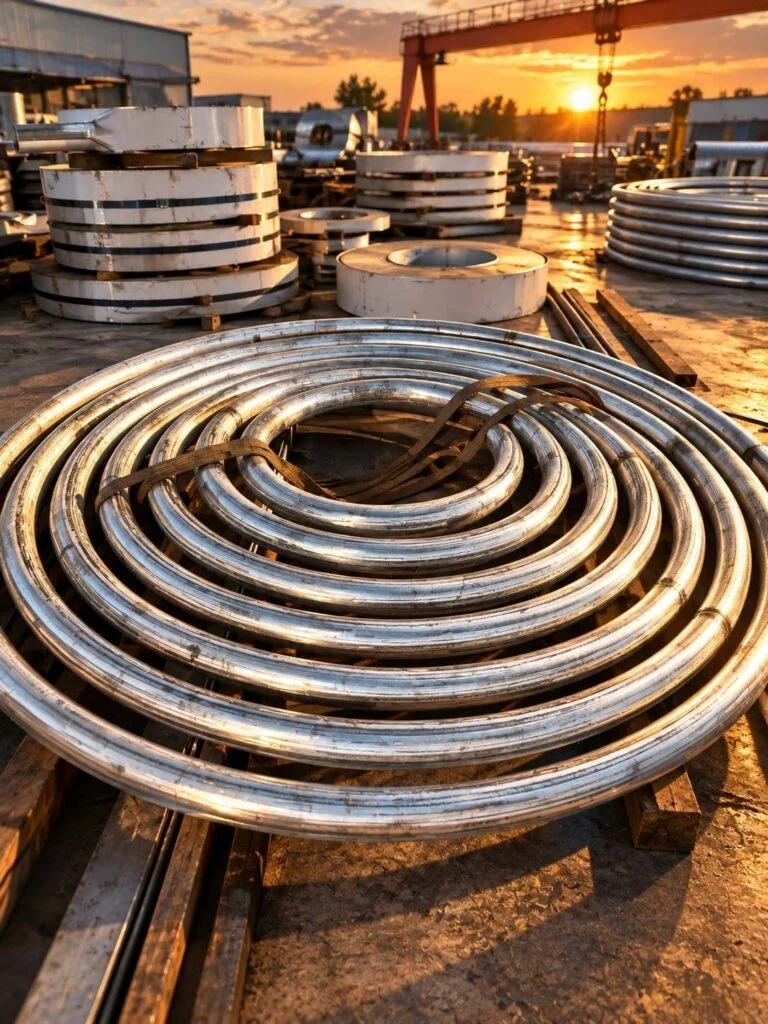

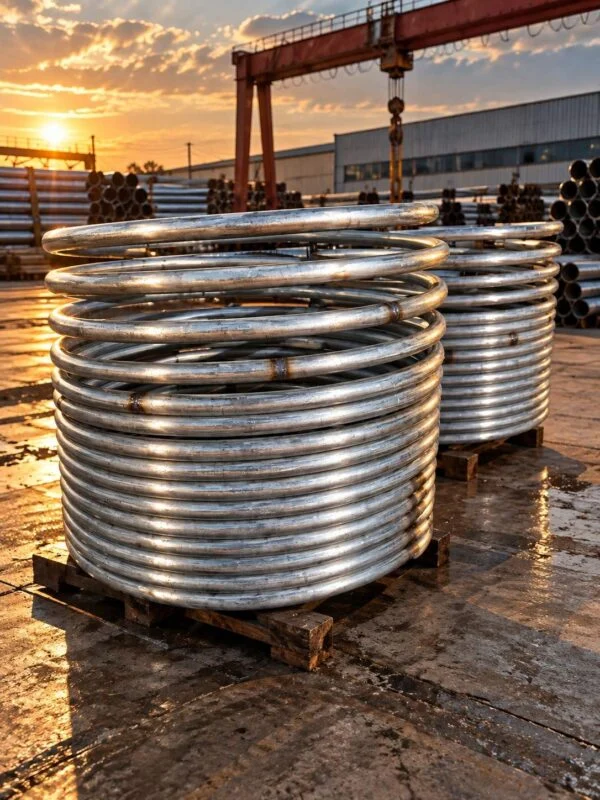

Un tubo en serpentín sigue un recorrido curvo repetido según el plano del serpentín. El diámetro del serpentín, el número de vueltas y las posiciones de los extremos determinan su encaje en el conjunto previsto.
Dimensiones principales y ajuste de instalación
El ángulo de curvatura, el radio de la línea central y la orientación de los extremos determinan el trazado y la envolvente de instalación. El radio se mide hasta la línea central de la tubería, mientras que el diámetro exterior describe la sección del tubo o la tubería. Para una curva de retorno, compare la separación entre tramos paralelos y la dimensión del dorso a la cara; para un serpentín, indique también el número de vueltas, el paso y las posiciones de los extremos. Si el conjunto necesita un único retorno en lugar de vueltas repetidas, compare la Curva de tubería en U respecto a la disposición del equipo.
Cómo especificar serpentín tubular
Seleccione el material y el espesor de la tubería para el servicio antes de acordar la geometría conformada. El curvado o la fabricación segmentada pueden modificar la distribución del espesor y la forma de la sección transversal. Un radio mayor modifica la envolvente y la geometría de la curva; por sí solo no establece una presión nominal ni un límite de aceptación del espesor final.
Datos técnicos de serpentín tubular
| Diámetro exterior del tubo | 25.4 mm |
|---|---|
| Espesor de pared del tubo | 2.11 mm |
| Diámetro interior calculado | 21.18 mm |
| Diámetro mínimo orientativo del serpentín | 254 mm |
| Relación entre diámetros del serpentín y del tubo | 10:1 |
| Opciones de material | SS304 / SS316 / SS316L |
Tamaños y requisitos dimensionales
El cuadro dimensional identifica la configuración ilustrada. Compare cada valor con el plano de la tubería, el equipo o el soporte de conexión. Una designación nominal no sustituye al diámetro real de conexión, al espacio de instalación ni al detalle de montaje. Las opciones anteriores le permiten incluir una configuración diferente en su solicitud de presupuesto.
Cuadro de dimensiones y tolerancias
| Diámetro exterior del tubo | ±0.15 mm |
|---|---|
| Espesor de pared del tubo | ±10% |
Inspección, normas y documentación
Inspeccione el radio final, el plano de curvatura, la orientación de los extremos y las dimensiones centrales pertinentes. Indique la ovalidad permitida y los requisitos de espesor final en el plano controlado. Para codos segmentados, incluya la disposición de los segmentos y la inspección de soldaduras; para tubos en serpentín, incluya el diámetro del serpentín, el paso y las longitudes tangentes requeridos.
Indique la norma del producto y su edición, los registros de materiales y los criterios de aceptación de inspección antes de realizar el pedido. Cuando la presión, la temperatura, el movimiento o la carga sean pertinentes, facilite conjuntamente las condiciones de servicio y de ensayo. Los requisitos documentales deben identificar el componente real y la revisión del plano; un certificado general no sustituye al registro dimensional o de material de la pieza solicitada. Para conocer las etapas de producción y los aspectos de inspección, consulte fabricación de bridas y accesorios.
Aplicaciones de serpentín tubular
- Trazado de tuberías. Utilice el ángulo, el radio de la línea central y la orientación de los extremos para definir el trazado.
- Conexiones de equipos. Compruebe las longitudes tangentes y la holgura alrededor de la envolvente de instalación.
- Fabricación a medida. Facilite un plano que muestre el plano de curvatura, la especificación de pared y cualquier geometría de serpentín o retorno.
Cómo pedir serpentín tubular
Seleccione las opciones necesarias y envíe a JINYI la cantidad, el destino, el material y el plano controlado. Incluya los cambios dimensionales, los detalles de conexión, el acabado, el marcado y los requisitos de embalaje. El presupuesto define la configuración final, el alcance de inspección y las condiciones de entrega para comprobar la compatibilidad del componente con la instalación prevista.
Precios por cantidad y preparación del pedido
| 1–49 piezas | US$100.00 por pieza |
|---|---|
| 50–199 piezas | US$95.00 por pieza |
| 200 piezas o más | US$90.00 por pieza |
El transporte y los impuestos se presupuestan por separado. Un material, un tamaño o un plano diferente puede modificar el precio y los requisitos de entrega. Confirme la especificación acordada antes de fabricar y mantenga juntas en la consulta la revisión del plano, las opciones seleccionadas y la cantidad solicitada.
Otros productos JINYI para comparar
Compare el codo de 90 grados, el codo de 45 grados, o consulte el catálogo de accesorios de tubería y codos para consultar otras opciones de conexión y configuración.
Solicite a JINYI un presupuesto de serpentín tubular a medida con el plano y la cantidad requeridos para su proyecto.
Serpentín tubular: lista de selección y presupuesto
El diámetro del tubo, el espesor de pared y la geometría del serpentín son datos independientes. Defina el número de vueltas, el paso, las posiciones de los extremos y las condiciones de servicio antes de solicitar un presupuesto del serpentín. Utilice la fotografía para identificar la configuración del producto y el plano controlado para definir el suministro. Los componentes de aspecto similar pueden tener extremos, vías de transmisión de cargas o requisitos de mantenimiento diferentes.
Serpentín tubular: dimensiones y tolerancias
La primera comparación para este tubo en serpentín es el espesor del tubo y el diámetro del serpentín. Marque en el plano de consulta las dimensiones que determinan el acoplamiento, la alineación y el espacio de instalación. Indique las unidades de cada valor y la referencia desde la que se mide. Si una dimensión es crítica, especifique su tolerancia individual y el método de medición, en lugar de basarse en una nota de tolerancia general.
La tabla actual indica: diámetro exterior del tubo: 25.4 mm; espesor de pared del tubo: 2.11 mm; diámetro interior calculado: 21.18 mm. Consulte estos datos junto con las tablas de configuración y tolerancias anteriores. Los valores de referencia o de ejemplo describen la configuración mostrada; el presupuesto y el plano aprobados de JINYI definen el componente solicitado. Una interfaz, un material o unas condiciones de servicio diferentes requieren una nueva comparación.
Prepare la información del material y de las interfaces
Para solicitar información sobre serpentín tubular, identifique la designación del material requerido y su estado de suministro. Describa los componentes de conexión, el método de fijación y el entorno. Incluya la temperatura de servicio y cualquier presión, movimiento o carga estructural pertinente. Estos datos deben describir la instalación real, incluidos los cambios entre funcionamiento normal, puesta en marcha y mantenimiento, cuando proceda.
Especifique los revestimientos, el acabado superficial y el marcado por separado del material base. Si se necesita trazabilidad, identifique el registro requerido y cómo debe vincularse al componente entregado. Acuerde si la inspección abarca dimensiones, documentación de materiales, soldaduras o ensayos funcionales; son comprobaciones distintas con criterios de aceptación diferentes.
Presupuesto de serpentín tubular a medida
Adjunte la última revisión del plano, la cantidad requerida y el destino de entrega al contactar con JINYI. Destaque las diferencias respecto a la configuración ilustrada, incluidos los cambios de dimensiones, conexiones, acabado y embalaje. Para repetir pedidos, haga referencia a la configuración aprobada y enumere los cambios expresamente, de modo que no se dé por vigente un plano anterior.
Los tres tramos de precios anteriores organizan los intervalos de cantidades mostrados. Compare los presupuestos con el mismo plano, material, alcance de inspección y unidad de suministro. Una pieza, un segmento y un conjunto completo son unidades distintas cuando corresponda. Confirme el transporte, los impuestos, la documentación y las condiciones de entrega en el presupuesto final, sin deducirlos del precio unitario mostrado.
Compare configuraciones de componentes relacionados
Evalúe este tubo en serpentín según el espesor real del tubo, el diámetro del serpentín y la configuración de serpentín requerida. Las fotografías siguientes muestran otros productos JINYI para su comparación. Cada uno tiene su propia página técnica; no son imágenes adicionales de la galería de serpentín tubular.
| Foto | Producto relacionado | Detalle de selección |
|---|---|---|
 | Curva en U | Ángulo de retorno y separación entre tramos paralelos. Compare este producto independiente cuando el plano requiera su configuración específica. |
 | Curva de radio largo | Radio de curvatura y longitudes tangentes. Compare este producto independiente cuando el plano requiera su configuración específica. |
 | Campana de aspiración | Diámetro de boca y conexión de entrada. Compare este producto independiente cuando el plano requiera su configuración específica. |
Preguntas que debe resolver antes de realizar el pedido
¿Qué dimensiones deben comprobarse primero?
Empiece por el espesor del tubo, el diámetro del serpentín y los detalles de unión o montaje. Compare las designaciones nominales con las dimensiones medidas y revise después el espacio de instalación. Las fotografías ayudan a identificar la forma; el plano proporciona la base dimensional para la aceptación.
¿Qué debe incluir el presupuesto?
El presupuesto de serpentín tubular debe identificar la configuración, la revisión del plano, el material, la cantidad, la base del precio y los registros de inspección acordados. Conserve estos datos junto con el pedido aprobado para que la inspección de recepción pueda comparar el producto entregado con el componente especificado.
Referencia terminológica independiente
Alcance de la norma ASME de accesorios para soldadura a tope proporciona una referencia independiente para la terminología de los componentes. Utilice la norma y la edición especificadas cuando el proyecto lo requiera. Este enlace no acredita certificación de JINYI, homologación del producto ni intercambiabilidad con otro fabricante.
- 25.4 mm
- Diámetro exterior del tubo
- 2.11 mm
- Espesor de pared del tubo
- ±0.15 mm
- Tolerancia
- 3
- Tramos por cantidad
- Geometría de la línea central — El radio, el ángulo de curvatura y las longitudes tangentes definen conjuntamente la envolvente.
- Espesor final — El conformado puede modificar la distribución del espesor y la forma de la sección transversal.
- Control del montaje — Indique la orientación de los extremos y cualquier rotación fuera del plano.
De un vistazo
- Gama de
- Serpentín tubular
- Configuración
- 25.4 × 2.11 mm · serpentín inoxidable
- Diámetro exterior del tubo
- 25.4 mm
- Espesor de pared del tubo
- 2.11 mm
- Diámetro interior calculado
- 21.18 mm
Dimensiones y especificación técnica
| Parámetro | Especificación |
|---|---|
| Diámetro exterior del tubo | 25.4 mm |
| Espesor de pared del tubo | 2.11 mm |
| Diámetro interior calculado | 21.18 mm |
| Diámetro mínimo orientativo del serpentín | 254 mm |
| Relación entre diámetros del serpentín y del tubo | 10:1 |
| Opciones de material | SS304 / SS316 / SS316L |
