Cruz para tuberías resumen técnico.
La cruz para tuberías de JINYI se presenta en la configuración NPS 4 · cruz igual. Utilice el cuadro de dimensiones, los detalles de conexión y los requisitos de inspección siguientes al comparar este producto con el plano de sus tuberías o equipos.
En esta página
cruz para tuberías: qué es y para qué sirve
Una cruz para tuberías forma una unión de cuatro vías en una configuración de tuberías especificada. Las derivaciones opuestas y el tramo recto deben acotarse como parte del conjunto conectado.
Dimensiones principales y ajuste de instalación
Adapte cada extremo de soldadura al diámetro exterior, la serie de espesor y el diámetro interior de tubería requeridos. Las dimensiones del centro al extremo determinan la disposición del tramo prefabricado. En los accesorios reductores, indique primero el tramo principal o la entrada mayor y después la derivación o la salida menor; se necesitan las dimensiones de ambos extremos para evitar seleccionar un accesorio compatible con una sola conexión. Para una unión de tres vías en lugar de cuatro, revise la te igual respecto al plano de trazado.
Cómo especificar cruz para tuberías
Especifique conjuntamente el grado del material, la serie de espesor, la preparación de soldadura y los requisitos de inspección. Las series de espesor de acero al carbono e inoxidable pueden diferir incluso con el mismo tamaño nominal. La geometría del accesorio no sustituye al diseño de la línea, al sobreespesor de corrosión ni al procedimiento de soldadura requeridos para el servicio.
Datos técnicos de cruz para tuberías
| Tamaño nominal | 4 in / DN100 |
|---|---|
| Diámetro exterior | 114.3 mm |
| Distancia del centro al extremo del tramo principal C | 105 mm |
| Del centro al extremo de la derivación M | 105 mm |
| Número de salidas | 4 |
| Ángulo de la derivación | 90° |
Tamaños y requisitos dimensionales
El cuadro dimensional identifica la configuración ilustrada. Compare cada valor con el plano de la tubería, el equipo o el soporte de conexión. Una designación nominal no sustituye al diámetro real de conexión, al espacio de instalación ni al detalle de montaje. Las opciones anteriores le permiten incluir una configuración diferente en su solicitud de presupuesto.
Cuadro de dimensiones y tolerancias
| Diámetro del extremo en NPS 4 | ±1.6 mm |
|---|---|
| Del centro al extremo / longitud | ±2 mm |
Inspección, normas y documentación

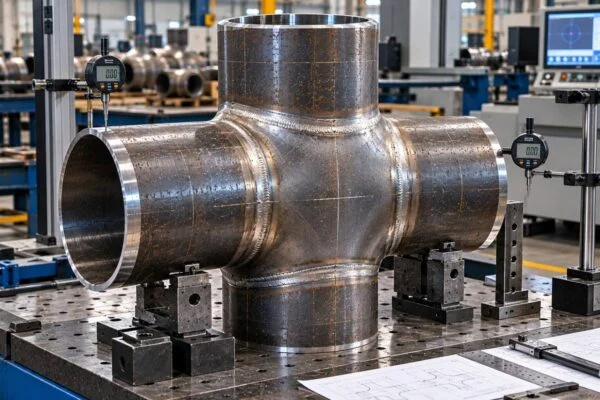

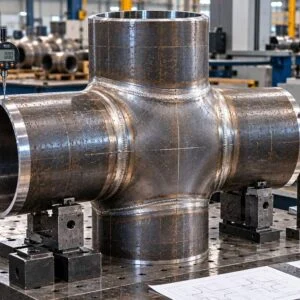

Compruebe el diámetro de los extremos, la longitud o las dimensiones centrales, el espesor de pared en los extremos de soldadura y la orientación de cada salida. Confirme el bisel y el talón según el procedimiento de soldadura. Incluya la trazabilidad del material, la inspección visual y los ensayos no destructivos adicionales que requiera el pedido.
Indique la norma del producto y su edición, los registros de materiales y los criterios de aceptación de inspección antes de realizar el pedido. Cuando la presión, la temperatura, el movimiento o la carga sean pertinentes, facilite conjuntamente las condiciones de servicio y de ensayo. Los requisitos documentales deben identificar el componente real y la revisión del plano; un certificado general no sustituye al registro dimensional o de material de la pieza solicitada. Para conocer las etapas de producción y los aspectos de inspección, consulte fabricación de bridas y accesorios.
Aplicaciones de cruz para tuberías
- Tramos de tubería prefabricados. Utilice el diámetro del extremo de soldadura, la serie de espesor y las dimensiones centrales para preparar el plano del tramo prefabricado.
- Tuberías de proceso. Seleccione el material y el alcance de inspección según la especificación de la línea.
- Accesorios de sustitución. Compare las dimensiones de ambos extremos y la orientación de la derivación con la instalación existente.
Cómo pedir cruz para tuberías
Seleccione las opciones necesarias y envíe a JINYI la cantidad, el destino, el material y el plano controlado. Incluya los cambios dimensionales, los detalles de conexión, el acabado, el marcado y los requisitos de embalaje. El presupuesto define la configuración final, el alcance de inspección y las condiciones de entrega para comprobar la compatibilidad del componente con la instalación prevista.
Precios por cantidad y preparación del pedido
| 1–49 piezas | US$2.50 por pieza |
|---|---|
| 50–199 piezas | US$2.38 por pieza |
| 200 piezas o más | US$2.25 por pieza |
El transporte y los impuestos se presupuestan por separado. Un material, un tamaño o un plano diferente puede modificar el precio y los requisitos de entrega. Confirme la especificación acordada antes de fabricar y mantenga juntas en la consulta la revisión del plano, las opciones seleccionadas y la cantidad solicitada.
Otros productos JINYI para comparar
Compare el codo de 90 grados, el codo de 45 grados, o consulte el catálogo de accesorios de tubería y codos para consultar otras opciones de conexión y configuración.
Solicite a JINYI un presupuesto de cruz para tuberías a medida con el plano y la cantidad requeridos para su proyecto.
Cruz para tuberías: lista de selección y presupuesto

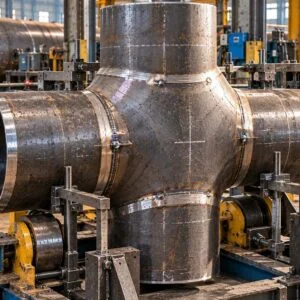

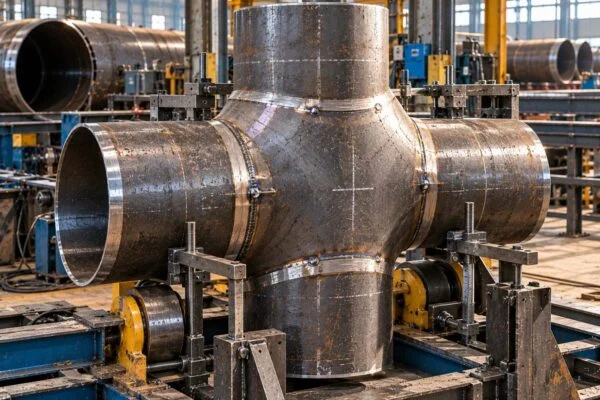

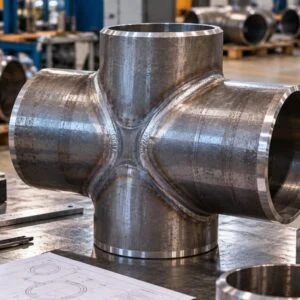

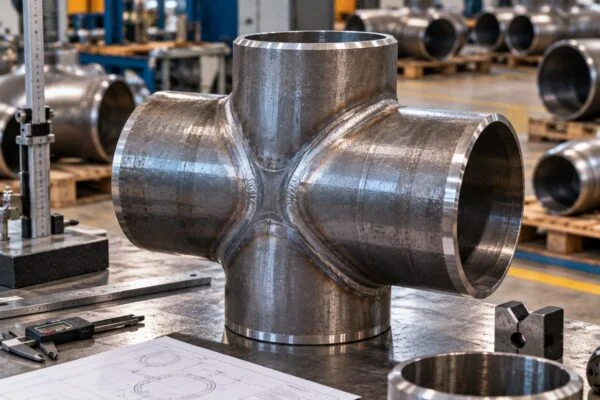

La cruz tiene cuatro salidas frente a las tres de una te. Compruebe la dirección, el tamaño de conexión y la preparación de soldadura de cada salida respecto a la disposición de las tuberías. Utilice la fotografía para identificar la configuración del producto y el plano controlado para definir el suministro. Los componentes de aspecto similar pueden tener extremos, vías de transmisión de cargas o requisitos de mantenimiento diferentes.
Cruz para tuberías: dimensiones y tolerancias
La primera comparación para esta cruz para tuberías es la geometría de las salidas y la preparación de extremos. Marque en el plano de consulta las dimensiones que determinan el acoplamiento, la alineación y el espacio de instalación. Indique las unidades de cada valor y la referencia desde la que se mide. Si una dimensión es crítica, especifique su tolerancia individual y el método de medición, en lugar de basarse en una nota de tolerancia general.
La tabla actual indica: tamaño nominal: 4 in / DN100; diámetro exterior: 114.3 mm; distancia del centro al extremo del tramo principal C: 105 mm. Consulte estos datos junto con las tablas de configuración y tolerancias anteriores. Los valores de referencia o de ejemplo describen la configuración mostrada; el presupuesto y el plano aprobados de JINYI definen el componente solicitado. Una interfaz, un material o unas condiciones de servicio diferentes requieren una nueva comparación.
Prepare la información del material y de las interfaces
Para solicitar información sobre cruz para tuberías, identifique la designación del material requerido y su estado de suministro. Describa los componentes de conexión, el método de fijación y el entorno. Incluya la temperatura de servicio y cualquier presión, movimiento o carga estructural pertinente. Estos datos deben describir la instalación real, incluidos los cambios entre funcionamiento normal, puesta en marcha y mantenimiento, cuando proceda.
Especifique los revestimientos, el acabado superficial y el marcado por separado del material base. Si se necesita trazabilidad, identifique el registro requerido y cómo debe vincularse al componente entregado. Acuerde si la inspección abarca dimensiones, documentación de materiales, soldaduras o ensayos funcionales; son comprobaciones distintas con criterios de aceptación diferentes.
Presupuesto de cruz para tuberías a medida
Adjunte la última revisión del plano, la cantidad requerida y el destino de entrega al contactar con JINYI. Destaque las diferencias respecto a la configuración ilustrada, incluidos los cambios de dimensiones, conexiones, acabado y embalaje. Para repetir pedidos, haga referencia a la configuración aprobada y enumere los cambios expresamente, de modo que no se dé por vigente un plano anterior.
Los tres tramos de precios anteriores organizan los intervalos de cantidades mostrados. Compare los presupuestos con el mismo plano, material, alcance de inspección y unidad de suministro. Una pieza, un segmento y un conjunto completo son unidades distintas cuando corresponda. Confirme el transporte, los impuestos, la documentación y las condiciones de entrega en el presupuesto final, sin deducirlos del precio unitario mostrado.
Compare configuraciones de componentes relacionados
Evalúe esta cruz para tuberías según la geometría real de las salidas, la preparación de extremos y la configuración de cruz requerida. Las fotografías siguientes muestran otros productos JINYI para su comparación. Cada uno tiene su propia página técnica; no son imágenes adicionales de la galería de cruz para tuberías.
| Foto | Producto relacionado | Detalle de selección |
|---|---|---|

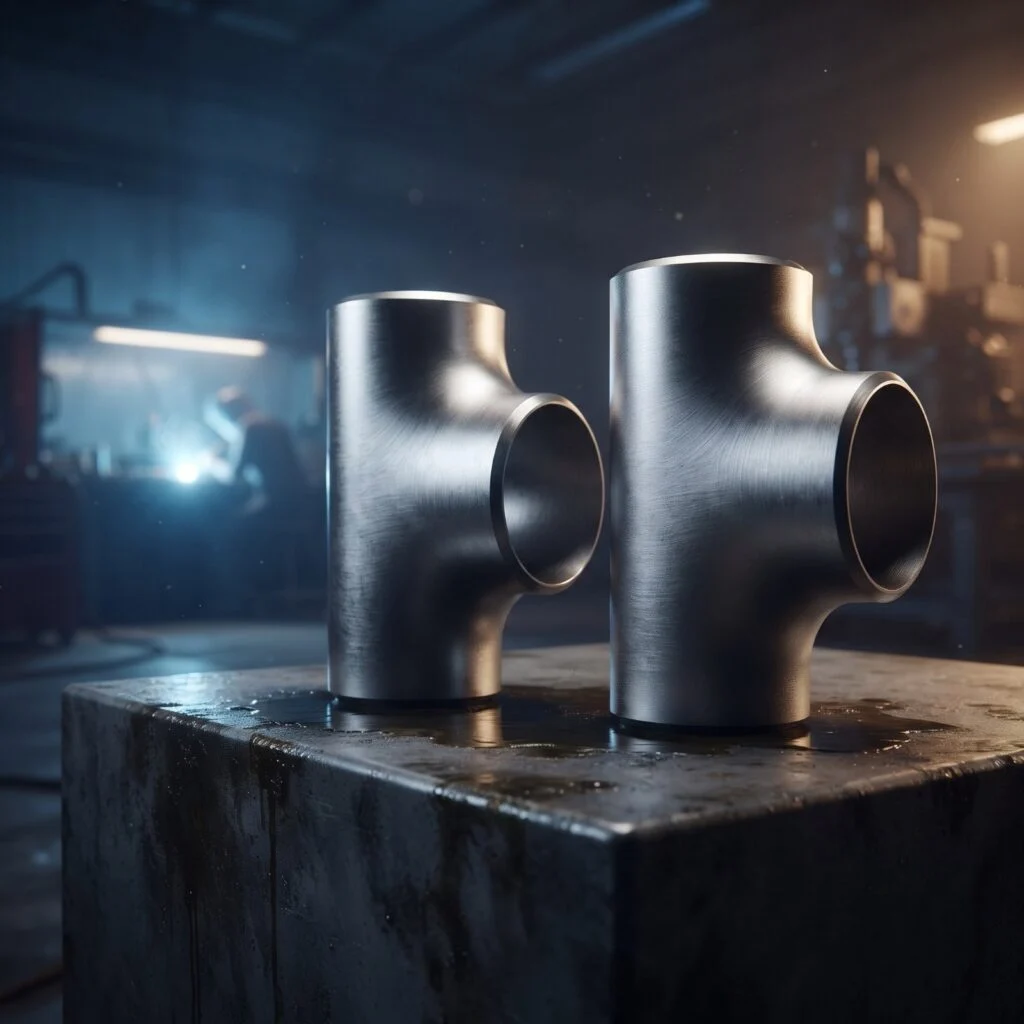

 | Te igual | Dimensiones iguales de la derivación y el tramo principal. Compare este producto independiente cuando el plano requiera su configuración específica. |
 | Te reducida | Diámetro del tramo principal y transición de la derivación. Compare este producto independiente cuando el plano requiera su configuración específica. |
 | Cruz ranurada | Disposición de conexión de cuatro salidas. Compare este producto independiente cuando el plano requiera su configuración específica. |
Preguntas que debe resolver antes de realizar el pedido
¿Qué dimensiones deben comprobarse primero?
Empiece por la geometría de las salidas, la preparación de extremos y los detalles de unión o montaje. Compare las designaciones nominales con las dimensiones medidas y revise después el espacio de instalación. Las fotografías ayudan a identificar la forma; el plano proporciona la base dimensional para la aceptación.
¿Qué debe incluir el presupuesto?
El presupuesto de cruz para tuberías debe identificar la configuración, la revisión del plano, el material, la cantidad, la base del precio y los registros de inspección acordados. Conserve estos datos junto con el pedido aprobado para que la inspección de recepción pueda comparar el producto entregado con el componente especificado.
Referencia terminológica independiente
Alcance de la norma ASME de accesorios para soldadura a tope proporciona una referencia independiente para la terminología de los componentes. Utilice la norma y la edición especificadas cuando el proyecto lo requiera. Este enlace no acredita certificación de JINYI, homologación del producto ni intercambiabilidad con otro fabricante.
- 4 in / DN100
- Tamaño nominal
- 114.3 mm
- Diámetro exterior
- ±1.6 mm
- Tolerancia
- 3
- Tramos por cantidad
- Compatibilidad de extremos — El diámetro exterior, el diámetro interior y el espesor de pared definen la interfaz con la tubería.
- Control geométrico — Las dimensiones del centro al extremo determinan la longitud del tramo prefabricado montado.
- Preparación de soldadura — El bisel, el talón y los detalles de transición siguen la especificación de soldadura seleccionada.
De un vistazo
- Gama de
- Cruz para tuberías
- Configuración
- NPS 4 · cruz igual
- Tamaño nominal
- 4 in / DN100
- Diámetro exterior
- 114.3 mm
- Distancia del centro al extremo del tramo principal C
- 105 mm
Dimensiones y especificación técnica
| Parámetro | Especificación |
|---|---|
| Tamaño nominal | 4 in / DN100 |
| Diámetro exterior | 114.3 mm |
| Distancia del centro al extremo del tramo principal C | 105 mm |
| Del centro al extremo de la derivación M | 105 mm |
| Número de salidas | 4 |
| Ángulo de la derivación | 90° |
