Fabrication de raccords souples selon les mouvements, l’étanchéité et la géométrie de raccordement spécifiés. Envoyer JINYI votre fluide, pression, température et dimensions d’installation.
Connecteurs et joints souples Fabrication
Connecteurs et joints souples
Périmètre de fabrication
Étape 01
Définissez la pression, la température, la longueur face à face et le mouvement dans chaque direction.
Fabrication de raccords souples pour les conditions réelles d’installation
Un raccord souple, compensateur en caoutchouc et les soufflets métalliques sont des composants différents. Précisez la fonction prévue avant de choisir une construction ou de demander une offre.
JINYI traite les demandes de connecteurs, manchons, joints en caoutchouc et compensateurs métalliques. La fabrication des raccords souples commence par l’enveloppe des mouvements et le raccordement : diamètre extérieur réel du tube, perçage des brides et longueur installée. Cette page traite de la fabrication et de la réception ; consultez connecteurs et manchons de tuyauterie ou joints en caoutchouc et compensateurs métalliques pour les types de produits. Le matériau, les dimensions, les essais et l’organisation de production sont confirmés pour la commande.
Définissez le raccordement et sa fonction
Manchons mécaniques
La fabrication des connecteurs doit tenir compte du diamètre extérieur réel, de l’ovalisation, de la profondeur d’insertion, du jeu entre extrémités et de la compression du joint. La désignation nominale DN n’est pas une tolérance de diamètre extérieur.

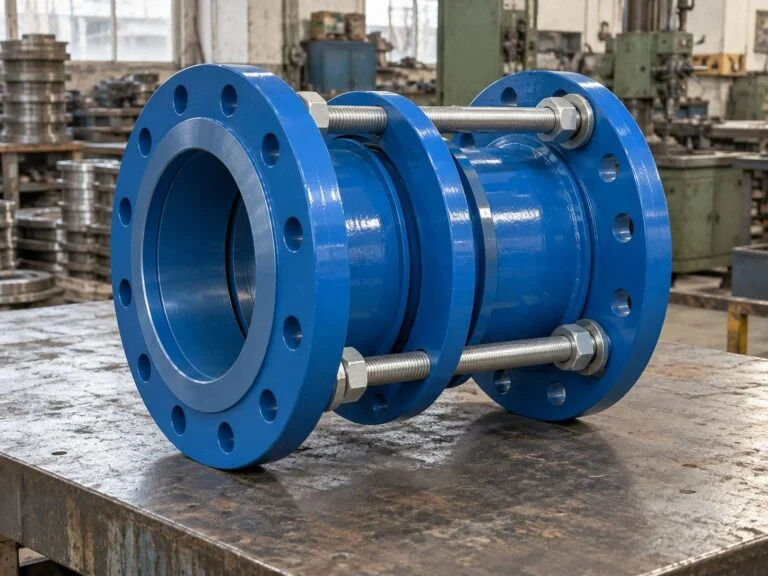

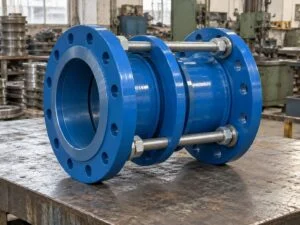

Joints de démontage
Précisez la longueur installée, la plage de réglage, le perçage des brides et la disposition des tirants. Une course de réglage au montage n’autorise pas automatiquement des mouvements thermiques répétés.
Les compensateurs de dilatation en caoutchouc
Choisissez le mélange intérieur, le renforcement et la couche extérieure selon le fluide, la pression, la température et l’environnement. Vérifiez si le service sous vide exige un renforcement supplémentaire.
Ensembles à soufflet métallique
Définissez les mouvements axiaux, latéraux et angulaires, les cycles de service et les raccordements d’extrémité. La géométrie du soufflet, l’alliage et les dispositifs de retenue nécessitent une revue de conception coordonnée.
Poussée de pression
Repérez les points fixes, guides et dispositifs de retenue dans l’étude de tuyauterie. La souplesse du joint ne supprime pas les efforts de pression sur le système.
Compatibilité des raccordements
Faites correspondre la norme de bride, la classe ou le PN, la portée, le joint et le jeu des boulons. Des dimensions nominales égales selon des normes différentes peuvent avoir des perçages différents.
Documents d’assemblage
Demandez le plan d’ensemble approuvé, l’identification matière, le périmètre de contrôle et les rapports d’essais. Précisez les points de présence requis avant de convenir du planning de production.
Protection au transport
Éloignez le caoutchouc des huiles incompatibles et protégez les soufflets des chocs. Convenez des blocages de transport, points de levage et consignes de stockage de la conception retenue.
Les médias comprennent des vues de produits et des illustrations représentatives des procédés. Les équipements et dispositifs de contrôle illustrés ne constituent pas un engagement de capacité ; l’offre définit le périmètre de fabrication et de contrôle convenu.
Raccordement et mouvements
Contrôles du procédé
La fabrication des joints de dilatation en caoutchouc et celle des soufflets métalliques nécessitent des contrôles distincts. La construction en caoutchouc exige l’identification du mélange, le positionnement des renforts et une gamme de vulcanisation validée. Les ensembles métalliques exigent un formage et une qualité de soudure maîtrisés. Les manchons ajoutent des contrôles d’assise du joint et d’engagement sur le diamètre extérieur. Pour les trois types, le plan doit définir la géométrie installée et le domaine de service ; un essai statique d’étanchéité réussi ne prouve ni la capacité de mouvement ni la durée de vie en fatigue.
- GéométrieDiamètre extérieur réel du tube, perçage des brides et longueur installée
- ServiceFluide, pression, vide et température
- DéplacementCompression, allongement, décalage et cycles de service
contrôles Service technique JINYI
Fiche de service
Consignez séparément les conditions normales, maximales et accidentelles. Incluez les fluides de nettoyage et l’exposition extérieure.
Choix du mélange
Précisez la formulation de l’élastomère et les preuves de compatibilité ; EPDM ou NBR seuls ne constituent pas une nuance complète.
Renforcement
Définissez la structure de l’armature et le renfort des talons selon la classe de pression du joint en caoutchouc choisi.
Géométrie du soufflet
Examinez le profil des ondes, le nombre et la disposition des plis, les soudures d’extrémité et la durée de vie en mouvement requise.
Engagement du tube
Confirmez la plage de diamètres extérieurs, les repères d’insertion, le jeu entre extrémités et le type de retenue pour le matériau réel du tube.
Longueur entre faces
Utilisez la dimension de montage approuvée. N’étirez pas le joint pour corriger un défaut de tuyauterie non approuvé.
Conception de la retenue
Distinguez tirants de retenue, limiteurs de course et unités de contrôle ; leurs fonctions dépendent de l’ensemble complet.
Surfaces d’étanchéité
Vérifiez l’absence de dommages ou de contamination sur les portées en caoutchouc, gorges de joints et faces de brides.
Plan de contrôle
Avant fabrication, indiquez la méthode d’essai, la pression, la durée, l’échantillonnage et les critères de réception.
Identification
Reliez le marquage du joint à son plan d’ensemble, aux documents matière et à la documentation commandée.
Raccords souples : détails de fabrication
Dix contrôles derrière le raccordement fini
La fabrication des connecteurs combine préparation du métal, choix des joints et assemblage maîtrisé. Les étapes ci-dessous recensent les questions techniques de votre composant ; ce sont des exigences de procédé, et non une liste de machines d’usine non vérifiées.
Ensembles de tuyauterie à brides et réductions : vidéo produits. Ouvrir la vidéo
Fabrication de raccords souples : 6 étapes maîtrisées
Utilisez cette séquence pour définir la demande et le plan de réception. La fabrication de manchons sur mesure exige les dimensions d’interface et les détails du tube ; les compensateurs nécessitent aussi une spécification de mouvement. La gamme retenue doit respecter la conception approuvée du composant et les exigences applicables du projet.
Examinez le service et les mouvements
Indiquez la composition du fluide, les températures de service et de calcul, la pression et les éventuelles conditions de vide. Indiquez la compression et l’allongement axiaux en millimètres, le décalage latéral en millimètres et le mouvement angulaire en degrés. Précisez les mouvements simultanés et le nombre de cycles de fonctionnement. Ajoutez la longueur installée, la norme des brides et la disposition des dispositifs de retenue de la tuyauterie.
Choisissez le métal et l’élastomère
Précisez séparément les matériaux en contact et hors contact avec le fluide. Évaluez la compatibilité du caoutchouc avec le fluide et les produits de nettoyage ; choisissez l’alliage du soufflet et ses extrémités selon la corrosion et la température. Convenez des documents matière, de l’identification du mélange et des homologations eau potable ou autres explicitement requises.

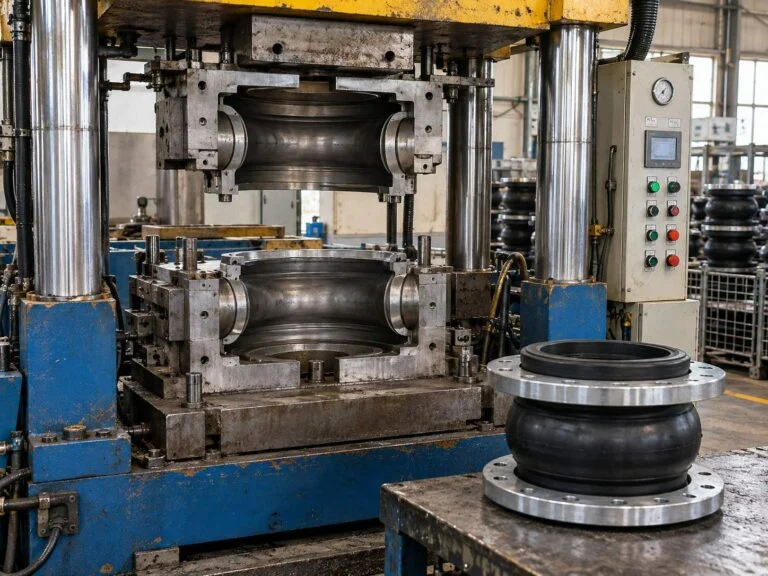

Formez les composants du joint
Pour les joints en caoutchouc, la gamme peut inclure la préparation du mandrin, la pose des renforts, le moulage et une vulcanisation maîtrisée. Les soufflets métalliques nécessitent une gamme de formage et de soudage qualifiée, adaptée à la conception. Les corps de manchons et bagues de compression exigent une géométrie maîtrisée aux logements de joints. Ce sont des gammes de fabrication distinctes, dont les opérations ne sont pas interchangeables.

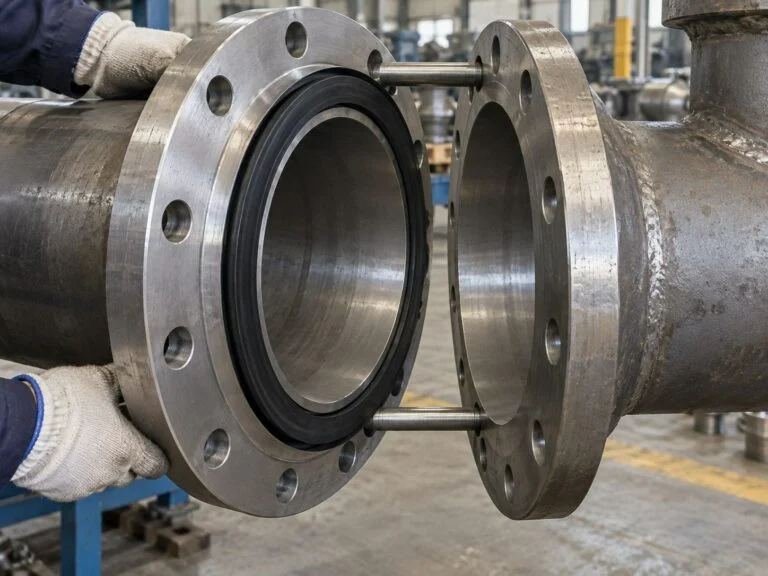

Usinez et assemblez les interfaces
Vérifiez le perçage, la longueur face à face, le jeu d’alésage et l’assise des joints ou des portées en caoutchouc. Montez les tiges, articulations, bagues de compression et autres dispositifs de retenue selon le plan approuvé. Vérifiez l’accès des outils et l’engagement des fixations. Pour les manchons mécaniques, vérifiez la plage réelle de diamètres extérieurs et le jeu d’extrémité spécifié avant libération.

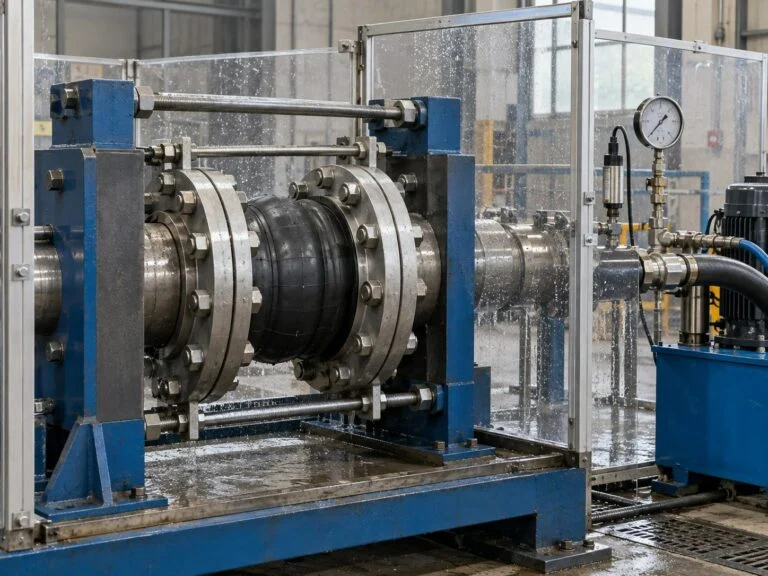

Contrôlez et testez selon le plan
Vérifiez l’état visuel, les dimensions critiques et l’identification. Définissez chaque essai de pression ou d’étanchéité avec son fluide, sa pression, sa durée et ses critères de réception. Si une qualification des mouvements, un CND des soudures ou une vérification matière est nécessaire, indiquez-le séparément. Un essai de pression ne détermine pas la tenue en fatigue du joint et ne justifie pas une installation sans supportage.
Protégez et documentez l’expédition
Protégez les soufflets, les corps en caoutchouc et les surfaces d’étanchéité. Précisez les restrictions de levage et les barres de transport si nécessaire. Fournissez les rapports commandés et les informations d’assemblage, puis faites correspondre les étiquettes aux lignes de commande. Consignez les conditions de stockage recommandées et les dimensions de montage nécessaires à l’équipe de chantier.
Produits associés
Connecteurs et joints souples
Découvrez les joints souples et connecteurs mécaniques, avec les détails de raccordement et de construction de chaque famille.
Voir les joints et compensateurs Connecteurs et manchonsCompensateur en caoutchouc
Un compensateur en caoutchouc relie les brides de tuyauterie spécifiées par un corps élastomère flexible.
- Corps souple en élastomère
- Raccordements d’extrémité à brides
Compensateur métallique à soufflet
Un compensateur à soufflet métallique utilise un élément métallique ondulé et des raccordements d’extrémité pour absorber les déplacements spécifiés de la tuyauterie.
- Soufflet métallique ondulé
- Ensemble à brides
Manchon rainuré de tuyauterie
Un manchon rainuré relie deux extrémités rainurées compatibles au moyen d’un joint et d’un corps boulonné.
- Extrémités de tubes rainurées
- Joint d’étanchéité et corps boulonné

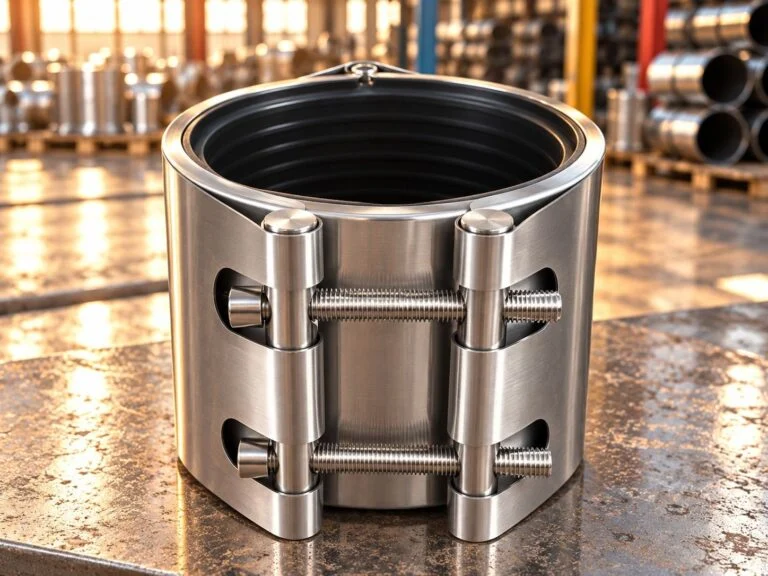

Manchon de réparation
Un manchon de réparation entoure une zone définie du tube avec une coque boulonnée et une garniture d’étanchéité.
- Coquille de réparation boulonnée
- Garniture d’étanchéité
Raccord union fileté
Un raccord union fileté offre une liaison démontable entre deux extrémités de tube filetées définies.
- Assemblage fileté démontable
- Raccordement à écrou-union
Adaptateur à bride rainuré
Un adaptateur à bride rainuré relie une extrémité rainurée spécifiée à une interface à bride boulonnée.
- Interface de tube rainuré
- Raccordement à brides boulonnées
Matériaux adaptés au fluide. Construction adaptée aux mouvements.
Les noms de matériaux constituent un point de départ, et non une homologation universelle d’emploi. EPDM, NBR, acier inoxydable et acier carbone regroupent de nombreuses formulations ou nuances. Sélectionnez la formulation ou l’alliage exact selon la chimie du fluide, sa concentration, la température, la pression et l’exposition prévue. Confirmez la combinaison disponible dans l’offre.
Précisez les matériaux, les procédés et les documents nécessaires à la commande réelle. La disponibilité est confirmée dans l’offre.
Données de spécification
Guide de spécification pour la fabrication des joints
Définir l’assemblage complet| Caractéristique | Points à préciser | Référence |
|---|---|---|
| Interface avec le tube | Diamètre extérieur réel et tolérance en mm ; matériau, revêtement et ovalisation du tube | Plan du manchon |
| Raccordement à brides | Norme, diamètre, perçage, portée et classe de pression | Spécification de la contre-bride |
| Longueur à l’installation | Longueur face à face et tolérance de montage en mm | Plan d’ensemble approuvé |
| Déplacement | Axial en ±mm, latéral en mm, angulaire en degrés et mouvements simultanés | Tableau des déplacements |
| Élastomère | Mélanges intérieur et extérieur, fluide, concentration et température | Revue de compatibilité |
| Soufflets métalliques | Alliage, raccordements d’extrémité, type de retenue et cycles requis | Revue de conception du soufflet |
| Contrôle | Dimensions, traçabilité, procédure d’essai et exigences de rapport | Plan d’inspection et d’essais propre à la commande |
Références techniques : Recommandations EJMA pour les soufflets, Manuel de la Fluid Sealing Association. EJMA distingue les mouvements axiaux, latéraux et angulaires et met en garde contre la torsion. La construction et la sélection des joints en caoutchouc font l’objet de recommandations spécifiques. Appliquez les limites du produit choisi et la conception de tuyauterie approuvée.
Les exemples chiffrés ci-dessous montrent comment formuler une demande technique. Ces données de plan sont illustratives et ne garantissent pas les dimensions, pressions, tolérances ou états de surface proposés par JINYI.
| Donnée d’entrée | Exemple chiffré | Comment définir votre besoin |
|---|---|---|
| Longueur à l’installation | 200 ±2 mm | Longueur de montage admissible illustrative : 198–202 mm. Il s’agit d’un exemple de demande, et non d’une longueur nominale validée pour un joint représenté. |
| Tableau des déplacements | −10 / +5 mm | Une exigence axiale illustrative peut être une compression de 10 mm et un allongement de 5 mm. Indiquez séparément décalage latéral et mouvement angulaire ; leur capacité simultanée nécessite une revue de conception. |
| Conversion d’unités | 1 MPa = 10 bar | Les unités de pression doivent être explicites. Les conditions de calcul, de fonctionnement, de vide et d’essai sont distinctes ; aucun coefficient d’essai universel n’est présumé. |
Contrôle par calibres
Méthodes
Géométrie installée, état des joints et dispositifs de retenue vérifiés selon le plan d’ensemble.
- Diamètre extérieur du tube et engagement
- Longueur à l’installation
- État du joint d’étanchéité et des brides
- Configuration de retenue
- Identification et documents
Définissez le plan de contrôle
Documents
Documents matière, rapports de contrôle et liste de colisage
Équipements de mesure
Convenez des méthodes de mesure, du périmètre des essais et des critères de réception de la pièce.
Fabrication sur plan
Fabrication de manchons de tuyauterie sur mesure
Indiquez le diamètre extérieur réel, le matériau du tube, la fonction du joint, les détails des brides et l’encombrement installé. Précisez si le raccordement doit résister à l’arrachement axial, permettre un réglage au montage ou absorber des mouvements répétés. Ces exigences conduisent à des conceptions différentes de corps, de joints et de dispositifs de retenue. Une correspondance dimensionnelle ne garantit pas à elle seule l’interchangeabilité fonctionnelle.
Pour les ensembles sur plan, précisez les références critiques, gorges de joints, fixations et révision à fabriquer. JINYI peut examiner la faisabilité, l’approvisionnement matière, le périmètre de contrôle et les conditions de l’offre. Voir Fabrication sur mesure et OEM pour la gestion des révisions et les exigences de premier article.
Guide technique et questions des acheteursAvant de commander
Des réponses pratiques sur la fabrication des raccords souples. Utilisez ces points pour préparer votre demande technique et convenir des critères de réception. Il s’agit d’exemples de spécification et de conseils d’achat, et non de références à des projets clients ou de témoignages.
Guide d’achat Que comprend la fabrication de raccords souples ? Périmètre propre à la construction Le périmètre peut couvrir un corps en caoutchouc, un soufflet métallique, un manchon mécanique ou un ensemble de démontage. Définissez d’abord la fonction, puis convenez des matériaux, de la géométrie, de la gamme et du contrôle. Les commandes de fourniture seule et sur plan peuvent impliquer des responsabilités techniques et documentaires différentes.
Guide d’achat Quelles valeurs de mouvement faut-il fournir ? Précisez chaque direction séparément Listez compression, allongement, décalage latéral et mouvement angulaire avec leurs unités et cycles de fonctionnement. Précisez lesquels se produisent simultanément. Les maxima annoncés pour chaque direction ne doivent pas être combinés automatiquement dans une même condition de service. Indiquez la température de montage et le préréglage requis pour l’examen technique.
Guide d’achat Un manchon peut-il remplacer un compensateur ? Vérifiez la fonction prévue Pas automatiquement. Un manchon peut raccorder ou retenir les extrémités de tubes sans autoriser des mouvements thermiques répétés. Un joint de démontage peut n’offrir qu’un réglage à l’installation. Confirmez les capacités de mouvement documentées et la reprise de pression de la conception exacte avant de l’utiliser comme compensateur.
Guide d’achat Un joint souple supprime-t-il la poussée de pression ? Les dispositifs de retenue restent nécessaires au système La pression interne crée des efforts qui doivent être repris par les dispositifs de retenue du joint et le supportage de tuyauterie approuvés. Obtenez les charges de calcul pertinentes. Ne supposez pas que la souplesse du caoutchouc, un soufflet ou une tige ajoutée dispense d’un système de points fixes et de guides calculé.
Guide d’achat Comment choisir le mélange de caoutchouc ? Tenez compte de toute la chimie du service Indiquez les constituants du fluide, sa concentration, les températures continue et accidentelle, et les produits de nettoyage. Le NBR est souvent envisagé pour les fluides huileux et l’EPDM pour certains services d’eau, mais la compatibilité de la formulation et les limites de l’ensemble doivent être confirmées. Un nom générique d’élastomère ne prouve pas une homologation.
Guide d’achat Que vérifie-t-on lors de la fabrication des joints en caoutchouc ? Contrôles du corps et de l’ensemble La fabrication des joints de dilatation en caoutchouc exige des contrôles sur la formulation, la position des renforts, les talons, la vulcanisation et les défauts visibles. Les contrôles finaux de l’ensemble portent sur les interfaces à brides et la longueur installée. Les exigences d’essai et de documentation doivent être convenues avant fabrication.
Guide d’achat Un soufflet métallique peut-il supporter la torsion ? Évitez de tordre le soufflet La torsion ne remplace pas un mouvement angulaire ou latéral. EJMA avertit que la torsion peut réduire la durée de vie du soufflet ou provoquer sa défaillance. Identifiez les conditions de montage et de service susceptibles de créer un couple, puis faites examiner l’implantation avant achat.
Guide d’achat Comment spécifier le perçage des brides ? Indiquez la norme et son édition Indiquez le diamètre nominal, la classe ou le PN, la portée, le cercle de perçage, le nombre de trous et les détails de la contre-bride. La seule désignation d’une bride peut laisser des ambiguïtés. Vérifiez l’accès au serrage et la compatibilité du joint, notamment au contact entre la portée en caoutchouc et la contre-bride.
Guide d’achat Un essai d’étanchéité suffit-il à la réception ? Distinguez contrôles de routine et de conception Un essai d’étanchéité ou de pression documenté évalue des conditions définies sur l’ensemble testé. Il ne vérifie pas à lui seul la fatigue liée aux mouvements, la tenue chimique dans le temps ni toutes les conditions de température. Distinguez dans la réception le contrôle dimensionnel, la qualification de conception et les essais de production.
Guide d’achat Que doit contenir une demande de prix pour un manchon ? Fabrication de manchons de tuyauterie sur mesure Envoyez le diamètre extérieur du tube et sa tolérance, le matériau, l’épaisseur, le fluide, la pression, la température, le jeu d’extrémité, la retenue axiale requise et la quantité. Joignez le plan d’ensemble s’il est disponible. Ajoutez l’état du revêtement, l’accès au montage et les exigences documentaires afin de comparer des offres de même périmètre.
Guide d’achat Quels points comptent pour le service sous vide ? Examinez le joint complet Indiquez la pression absolue minimale ou le niveau de vide, la température et le cycle de fonctionnement. Vérifiez si le joint en caoutchouc ou le soufflet choisi nécessite des dispositions de conception supplémentaires. Une classe de pression positive ne garantit pas automatiquement l’aptitude au vide ou à la pression externe.
Guide d’achat Quel lien entre expédition et installation ? Préservez la géométrie approuvée Précisez la protection, les conditions de stockage et l’identification. Demandez les instructions de montage de l’ensemble exact, y compris les réglages de retenue et le retrait des barres de transport si nécessaire. L’équipe de réception doit rechercher les dommages de transport avant l’intégration du joint dans la tuyauterie.
Définissez le joint selon le service.
Prêt à partager la fiche de service de votre joint ?
Indiquez la pression, la température, le fluide, les mouvements, le diamètre extérieur du tube, la longueur installée et les détails des brides. JINYI examinera le périmètre technique et confirmera la base de l’offre.
Obtenir un devis Confirmez le plan, les conditions de service et le périmètre de contrôle avant le lancement en fabrication.
