Suspente à ressort | Supports et suspentes

Suspente à ressort présentation technique.

Suspente à ressort à partir de JINYI est présenté en configuration Ressort variable · suspendu. Utilisez le tableau de dimensions, les détails de raccordement et les exigences de contrôle ci-dessous pour comparer ce produit au plan de votre tuyauterie ou équipement.

suspente à ressort : définition et usage

Une suspente à ressort reprend une charge définie tout en permettant le déplacement vertical prévu par le calcul du support.

Dimensions principales et ajustement au montage

Le support à ressort permet le déplacement vertical du tube tout en reprenant la charge. Spécifier conjointement les charges à froid et en service, la course requise et la configuration de montage. Un support sur base et une suspension utilisent des fixations différentes, même s’ils appartiennent à la même famille de ressorts. Pour un ressort à effort constant avec un encombrement de pose horizontal, examiner le produit suivant : suspente à effort constant horizontale par rapport au tableau de supportage.

suspente à ressort : comment définir les spécifications

Choisir la taille du ressort d’après sa courbe charge-course, sans considérer la plage de toute la série comme la capacité d’une seule unité. La classe de course choisie définit une catégorie de déplacement ; la série complète propose plusieurs courses. Les supports à ressort variable et à effort constant répondent à des critères de performance différents et ne doivent pas être interchangés sans étude du supportage.

suspente à ressort : données techniques

Dimensions et exigences dimensionnelles

Le tableau dimensionnel identifie la configuration illustrée. Comparer chaque valeur au plan du tuyau, de l’équipement ou du support à raccorder. Une désignation nominale ne remplace pas le diamètre réel de raccordement, l’encombrement ou le détail de montage. Les choix ci-dessus permettent d’inclure une autre configuration dans votre demande de devis.

Tableau des dimensions et tolérances

Contrôles, normes et documents

Confirmer le réglage de pose, la direction du déplacement, le détail de fixation et l’indication de course. Consigner les réglages à froid et à chaud dans le tableau des supports. Examiner la variation de charge sur la course réellement requise et fournir les données de charge en service et à l’essai nécessaires au choix final.

Avant commande, préciser la norme produit et son édition, les documents matière et les critères d’acceptation. Si la pression, la température, le déplacement ou la charge sont pertinents, fournir ensemble les conditions de service et d’essai. Les exigences documentaires doivent identifier le composant réel et l’indice du plan ; un certificat général ne remplace pas le relevé dimensionnel ou matière de l’article commandé. Utiliser fabrication de supports et fourreaux pour confirmer les exigences de fabrication et de contrôle.

suspente à ressort : applications

• Supportage des déplacements thermiques. Fournir les charges à froid et à chaud avec la direction de déplacement requise.
• Tuyauteries suspendues ou posées sur supports. Adapter la configuration du support à la fixation structurelle et au dégagement disponible.
• Tableaux de supportage de tuyauterie. Consigner la taille du ressort, la classe de course et le réglage de pose pour chaque emplacement.

suspente à ressort : comment commander

Sélectionner les options requises et transmettre à JINYI la quantité, la destination, le matériau et le plan contrôlé. Inclure les dimensions modifiées, les détails de raccordement, la finition, le marquage et l’emballage. Le devis définit la configuration finale, l’étendue des contrôles et les conditions de livraison afin de vérifier le composant par rapport à l’installation prévue.

Prix par quantité et préparation de commande

Transport et taxes font l’objet d’un devis séparé. Un changement de matériau, de dimension ou de plan peut modifier le prix et les conditions de livraison. Confirmer la spécification convenue avant fabrication et joindre dans la demande l’indice du plan, les options choisies et la quantité commandée.

Autres produits JINYI à comparer

Comparer support de tuyauterie isolé, patin de tuyauterie à collier, ou consulter catalogue des supports et suspentes pour d’autres choix de raccordement et de configuration.

suspente à ressort : demander un devis sur mesure à JINYI avec le plan et la quantité nécessaires à votre projet.

Suspente à ressort : liste de vérification pour la sélection et le devis

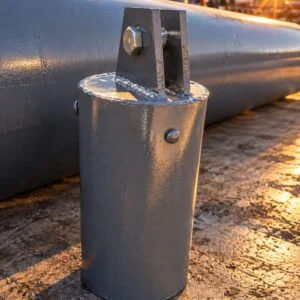

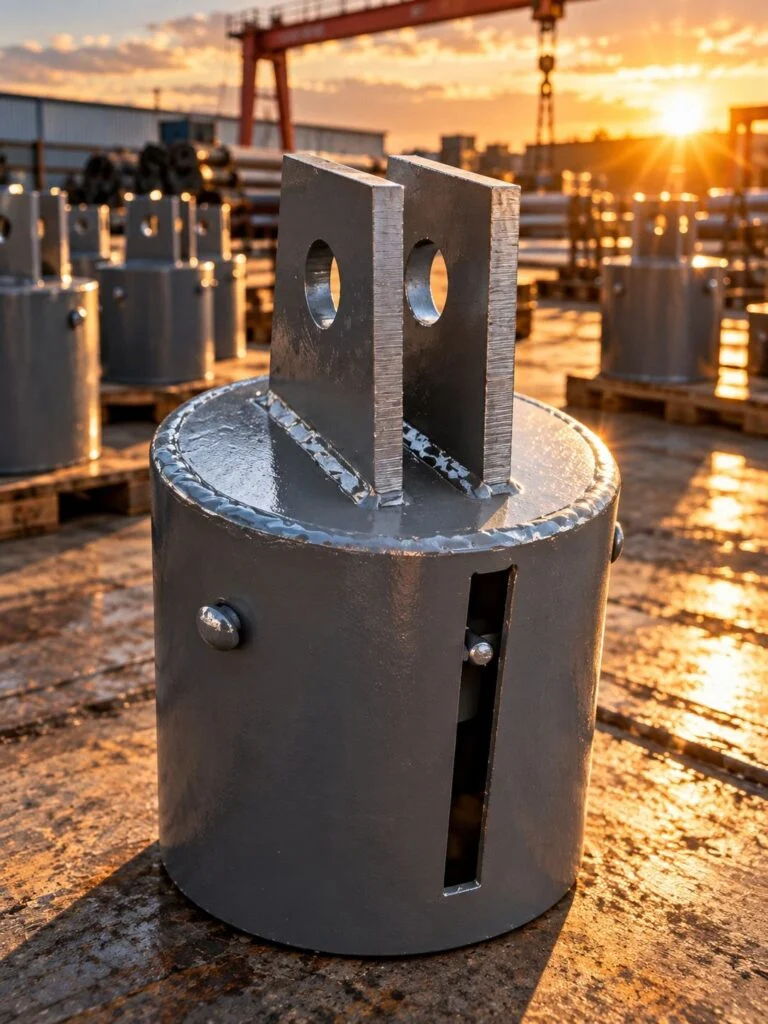

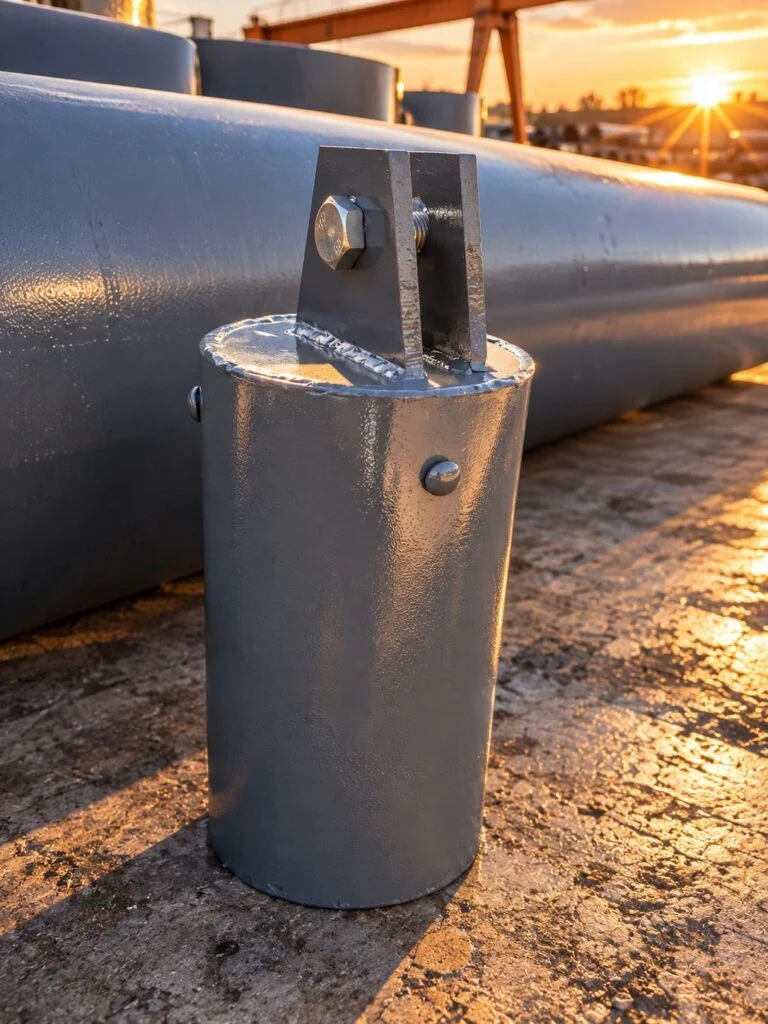

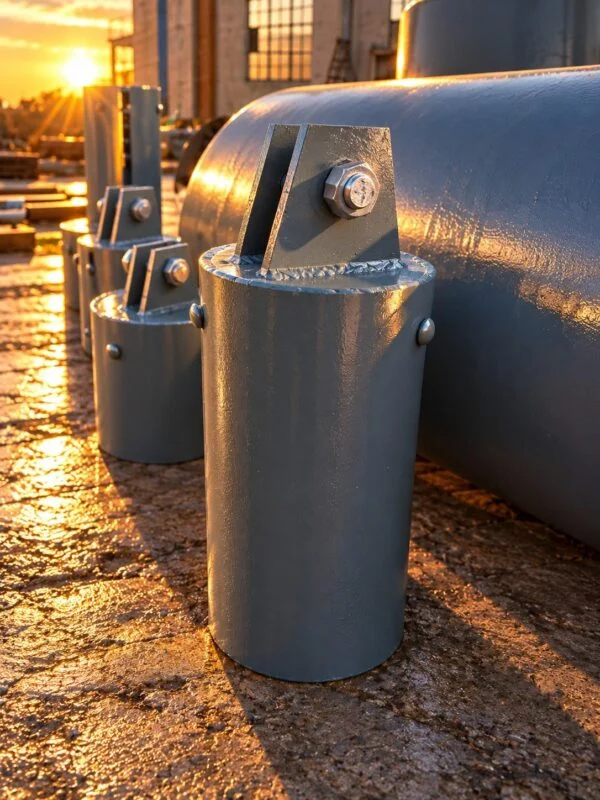

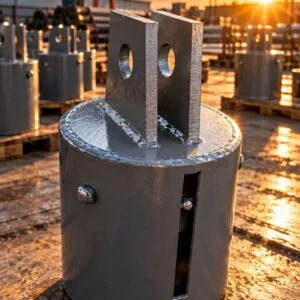

La suspension reprend la charge par le haut. Préciser la configuration de suspension, le déplacement de l’état froid à l’état chaud et la charge de service ; la classe de course seule ne suffit pas au choix. Utilisez la photographie pour identifier la configuration, puis le plan contrôlé pour définir le produit à fournir. Des composants d’apparence similaire peuvent avoir des extrémités, des chemins d’efforts ou des besoins de maintenance différents.

Suspente à ressort : dimensions et tolérances

suspente à ressort : comparer en premier les points suivants : Course du ressort et charge suspendue. Repérez sur le plan de demande les cotes déterminant l’accouplement, l’alignement et l’encombrement de montage. Indiquez l’unité de chaque valeur et la référence à partir de laquelle elle est mesurée. Pour une cote critique, préciser sa tolérance et sa méthode de mesure, sans se limiter à une note de tolérance générale.

Le tableau indique : Type de montage: B / C; Plage de charge de la série: 0,059–248,89 kN; Courses disponibles: 30 / 60 / 85 / 120 / 170 mm. Lire ces données avec les tableaux de configuration et de tolérances ci-dessus. Les valeurs de référence ou d’exemple décrivent la configuration illustrée ; le devis et le plan approuvés de JINYI définissent le composant commandé. Une autre interface, un autre matériau ou d’autres conditions de service nécessitent une nouvelle comparaison.

Préparer les informations sur le matériau et les interfaces

Pour une demande concernant « suspente à ressort », préciser la désignation du matériau requis et son état de livraison. Décrire les composants à raccorder, la méthode de fixation et l’environnement. Inclure la température de service ainsi que toute pression, déplacement ou charge structurelle pertinente. Ces données doivent décrire l’installation réelle, y compris, le cas échéant, les variations entre service normal, démarrage et maintenance.

Spécifier les revêtements, l’état de surface et le marquage séparément du matériau de base. Si une traçabilité est requise, préciser le document attendu et son lien avec le composant livré. Convenir si le contrôle porte sur les dimensions, les documents matière, les soudures ou les essais fonctionnels : ces vérifications ont des critères d’acceptation différents.

suspente à ressort : devis sur mesure

Lors de votre demande à JINYI, joindre le dernier indice du plan, la quantité requise et la destination. Signaler les écarts par rapport à la configuration illustrée, notamment les dimensions, raccordements, finitions et emballages modifiés. Pour les commandes répétées, référencer la configuration approuvée et lister explicitement les modifications afin de ne pas considérer un ancien plan comme toujours valable.

Les trois paliers de prix ci-dessus correspondent aux tranches de quantité affichées. Comparer les devis sur la base des mêmes plan, matériau, contrôles et unité de fourniture. Une pièce, un segment et un ensemble complet constituent des unités distinctes, le cas échéant. Confirmer le transport, les taxes, les documents et les conditions de livraison dans le devis final, sans les déduire du prix unitaire affiché.

Comparer les configurations de composants associés

Évaluer le produit « suspension à ressort » selon ses caractéristiques réelles — Course du ressort et charge suspendue — et la configuration requise : suspension de tuyauterie. Les photographies ci-dessous montrent d’autres produits JINYI à comparer. Chaque produit dispose de sa propre page technique ; ces images ne sont pas d’autres vues du produit « suspente à ressort ».

Produits JINYI associés — configurations distinctes à comparer

Photo	Produit associé	Détail de sélection
	Support à ressort sur embase	Course du ressort et charges à froid et à chaud. Comparez ce produit distinct lorsque le plan exige sa configuration particulière.
	Suspente à effort constant horizontale	Disposition horizontale et course de travail. Comparez ce produit distinct lorsque le plan exige sa configuration particulière.
	Support compact à effort constant	Hauteur de pose et course de travail. Comparez ce produit distinct lorsque le plan exige sa configuration particulière.

Questions à résoudre avant commande

Quelles dimensions vérifier en premier ?

Commencer par les points suivants : Course du ressort et charge suspendue, ainsi que le détail de raccordement ou de montage. Comparer les désignations nominales aux dimensions mesurées, puis vérifier l’encombrement de montage. Les photographies aident à identifier la forme ; le plan constitue la base dimensionnelle de réception.

Que doit contenir le devis ?

Le devis pour « suspente à ressort » doit préciser la configuration, l’indice du plan, le matériau, la quantité, la base de prix et les rapports de contrôle convenus. Conservez ces détails avec la commande approuvée pour permettre au contrôle à réception de comparer le produit livré au composant spécifié.

Référence terminologique indépendante

Familles de sélection des supports LISEGA constitue une référence indépendante pour la terminologie des composants. Utiliser la norme et l’édition prescrites lorsque le projet l’exige. Ce lien n’établit ni certification JINYI, ni homologation du produit, ni interchangeabilité avec un autre fabricant.

B / C

Type de montage

0,059–248,89 kN

Plage de charge de la série

25% maximum

Tolérance

3

Tranches de quantité

• Charge variable — L’effort d’un support à ressort varie lorsque le tube se déplace.
• Données à fournir ensemble — Choisir selon la charge de service et la course requises.
• Réglage de pose — Préciser les positions à chaud et à froid ainsi que la condition d’essai requise.
