Abraçadeira bipartida para tubagens | Suportes

Abraçadeira bipartida para tubagens resumo técnico.

A abraçadeira bipartida para tubagens da JINYI apresenta-se na configuração Ø112–117 mm · abraçadeira bipartida M10. Utilize o quadro de dimensões, os detalhes de ligação e os requisitos de inspeção seguintes ao comparar este produto com o desenho das suas tubagens ou equipamentos.

abraçadeira bipartida para tubagens: o que é e para que serve

Uma abraçadeira bipartida envolve uma tubagem especificada com secções separáveis presas por elementos de fixação.

Dimensões principais e ajuste de instalação

Compare o diâmetro de contacto com a tubagem, a altura do suporte, o comprimento axial e as dimensões da base ou fixação com o desenho do suporte. A geometria de contacto distribui a carga, enquanto a fixação estrutural a transmite ao aço ou ao betão de suporte. Um conjunto isolado exige também uma rutura térmica com capacidade de carga definida. Para um troço vertical de tubagem, compare a abraçadeira para tubagem vertical e verifique a transmissão de cargas e as interfaces estruturais especificadas.

Como especificar abraçadeira bipartida para tubagens

Coordene o corpo, a abraçadeira, os elementos de fixação, a superfície deslizante e o detalhe de isolamento com a carga da tubagem e a temperatura de serviço. Distinga as funções de apoio fixo, guiado e deslizante. A escolha do material e a proteção superficial devem responder ao ambiente de instalação; a cor do isolamento ou a forma do produto não comprovam as suas propriedades térmicas.

Dados técnicos de abraçadeira bipartida para tubagens

Dimensões e requisitos dimensionais

O quadro dimensional identifica a configuração ilustrada. Compare cada valor com o desenho da tubagem, do equipamento ou do suporte de ligação. Uma designação nominal não substitui o diâmetro real da ligação, o espaço de instalação nem o detalhe de montagem. As opções anteriores permitem incluir uma configuração diferente no seu pedido de orçamento.

Quadro de dimensões e tolerâncias

Inspeção, normas e documentação

Verifique o contacto com a tubagem, a cota de instalação, os orifícios de montagem e as folgas. Analise os casos de funcionamento, vazio e carga de ensaio quando aplicável, e indique no desenho as direções e os limites do movimento. Qualquer capacidade de carga indicada na tabela corresponde a essa configuração específica e não deve ser transferida para outra altura ou detalhe de contacto.

Indique a norma do produto e a respetiva edição, os registos de materiais e os critérios de aceitação da inspeção antes de encomendar. Quando a pressão, a temperatura, o movimento ou a carga forem relevantes, forneça conjuntamente as condições de serviço e de ensaio. Os requisitos documentais devem identificar o componente real e a revisão do desenho; um certificado geral não substitui o registo dimensional ou de material da peça encomendada. Utilize a fabrico de suportes e passa-muros para tubagens para confirmar os requisitos de fabrico e inspeção.

Aplicações de abraçadeira bipartida para tubagens

• Estruturas industriais para tubagens. Coordene a função do suporte, a fixação estrutural e a cota de instalação.
• Tubagens isoladas. Inclua a interface de isolamento e os requisitos de deslizamento ou guiamento.
• Ligações de tubagem de equipamentos. Analise os casos de carga do suporte e as direções de movimento com o projeto das tubagens.

Como encomendar abraçadeira bipartida para tubagens

Selecione as opções necessárias e envie à JINYI a quantidade, o destino, o material e o desenho controlado. Inclua as alterações dimensionais, os detalhes de ligação, o acabamento, a marcação e os requisitos de embalagem. O orçamento define a configuração final, o âmbito da inspeção e as condições de entrega para verificar a compatibilidade do componente com a instalação prevista.

Preços por quantidade e preparação da encomenda

O transporte e os impostos são orçamentados separadamente. Um material, uma dimensão ou um desenho diferente pode alterar o preço e os requisitos de entrega. Confirme a especificação acordada antes do fabrico e mantenha juntas no pedido a revisão do desenho, as opções selecionadas e a quantidade encomendada.

Outros produtos JINYI para comparar

Compare o suporte isolado para tubagens, o patim de tubagem com abraçadeira, ou consulte o catálogo de suportes e suspensões para tubagens para consultar outras opções de ligação e configuração.

Peça à JINYI um orçamento de abraçadeira bipartida para tubagens por medida com o desenho e a quantidade exigidos para o seu projeto.

Abraçadeira bipartida para tubagens: lista de seleção e orçamento

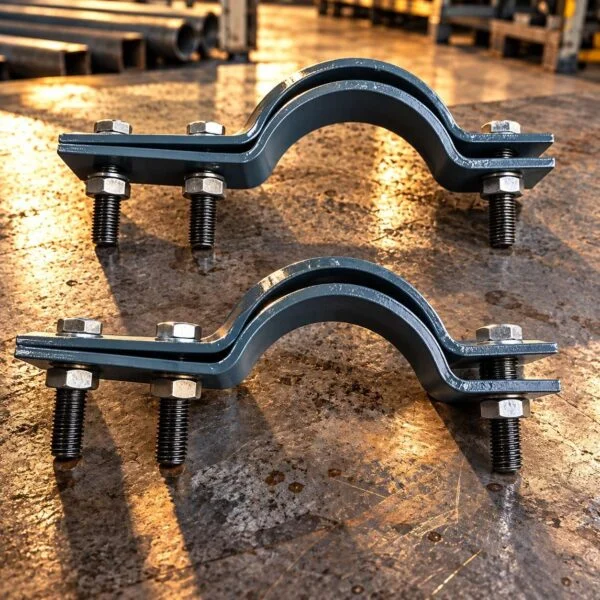

A banda bipartida fecha-se em redor de uma tubagem existente. Identifique o diâmetro medido e a rosca de ligação, e distinga a fixação da tubagem da capacidade para suportar uma carga estrutural especificada. Utilize a fotografia para identificar a configuração do produto e o desenho controlado para definir o fornecimento. Os componentes de aspeto semelhante podem ter extremidades, vias de transmissão de cargas ou requisitos de manutenção diferentes.

Abraçadeira bipartida para tubagens: dimensões e tolerâncias

A primeira comparação para esta abraçadeira bipartida para tubagens é o intervalo de aperto e a rosca da orelha. Assinale no desenho do pedido as dimensões que determinam o acoplamento, o alinhamento e o espaço de instalação. Indique as unidades de cada valor e a referência a partir da qual é medido. Se uma dimensão for crítica, especifique a tolerância individual e o método de medição, em vez de se basear numa nota de tolerância geral.

A tabela atual indica: intervalo de diâmetros de tubagem: 112–117 mm; largura da banda: 40 mm; espessura da banda: 3 mm. Consulte estes dados juntamente com as tabelas de configuração e tolerâncias anteriores. Os valores de referência ou de exemplo descrevem a configuração apresentada; o orçamento e o desenho aprovados da JINYI definem o componente encomendado. Uma interface, um material ou condições de serviço diferentes exigem uma nova comparação.

Prepare a informação do material e das interfaces

Para solicitar informações sobre abraçadeira bipartida para tubagens, identifique a designação do material exigido e o respetivo estado de fornecimento. Descreva os componentes de ligação, o método de fixação e o ambiente. Inclua a temperatura de serviço e qualquer pressão, movimento ou carga estrutural relevante. Estes dados devem descrever a instalação real, incluindo as alterações entre funcionamento normal, arranque e manutenção, quando aplicável.

Especifique os revestimentos, o acabamento superficial e a marcação separadamente do material base. Se for necessária rastreabilidade, identifique o registo exigido e a forma como deve corresponder ao componente entregue. Acorde se a inspeção abrange dimensões, documentação de materiais, soldaduras ou ensaios funcionais; são verificações distintas com critérios de aceitação diferentes.

Orçamento de abraçadeira bipartida para tubagens por medida

Anexe a última revisão do desenho, a quantidade exigida e o destino de entrega ao contactar a JINYI. Destaque as diferenças em relação à configuração ilustrada, incluindo alterações de dimensões, ligações, acabamento e embalagem. Para repetir encomendas, faça referência à configuração aprovada e enumere expressamente as alterações, para que não se presuma que um desenho anterior continua em vigor.

Os três escalões de preços anteriores organizam os intervalos de quantidades apresentados. Compare os orçamentos com o mesmo desenho, material, âmbito da inspeção e unidade de fornecimento. Uma peça, um segmento e um conjunto completo são unidades diferentes quando aplicável. Confirme o transporte, os impostos, a documentação e as condições de entrega no orçamento final, sem os deduzir do preço unitário apresentado.

Compare configurações de componentes relacionados

Avalie esta abraçadeira para tubagens segundo o intervalo real de aperto, a rosca da orelha e a configuração de abraçadeira bipartida exigida. As fotografias seguintes apresentam outros produtos JINYI para comparação. Cada um tem a sua própria página técnica; não são imagens adicionais da galeria de abraçadeira bipartida para tubagens.

Produtos JINYI relacionados: outras configurações para comparar

Fotografia	Produto relacionado	Detalhe de seleção
	Abraçadeira para tubagem vertical	Diâmetro da tubagem e disposição de apoio. Compare este produto independente quando o desenho exigir a sua configuração específica.
	Suporte com abraçadeira em U	Distância entre parafusos e diâmetro da tubagem. Compare este produto independente quando o desenho exigir a sua configuração específica.
	Patim de tubagem com abraçadeira	Altura do patim e ajuste da abraçadeira. Compare este produto independente quando o desenho exigir a sua configuração específica.

Questões a esclarecer antes de encomendar

Que dimensões devem ser verificadas primeiro?

Comece pelo intervalo de aperto, pela rosca da orelha e pelos detalhes de união ou montagem. Compare as designações nominais com as dimensões medidas e verifique depois o espaço de instalação. As fotografias ajudam a identificar a forma; o desenho fornece a base dimensional para a aceitação.

O que deve incluir o orçamento?

O orçamento de abraçadeira bipartida para tubagens deve identificar a configuração, a revisão do desenho, o material, a quantidade, a base do preço e os registos de inspeção acordados. Conserve estes dados juntamente com a encomenda aprovada para que a inspeção de receção possa comparar o produto entregue com o componente especificado.

Referência terminológica independente

Famílias de seleção de suportes para tubagens LISEGA fornece uma referência independente para a terminologia dos componentes. Utilize a norma e a edição especificadas quando o projeto o exigir. Esta ligação não comprova certificação da JINYI, homologação do produto nem intercambialidade com outro fabricante.

112–117 mm

Intervalo de diâmetros de tubagem

40 mm

Largura da banda

±0.3 mm

Tolerância

3

Escalões por quantidade

• Defina a restrição — Um apoio, uma guia e uma ancoragem têm funções de força diferentes.
• Permitir movimento — Verifique o deslocamento térmico e as folgas envolventes.
• Verifique a estrutura — A transmissão completa da carga inclui a base e o aço de suporte.
