Passa-muros e mangas estanques

Passa-muros e mangas estanques coordenados com o diâmetro do tubo, os detalhes da parede de betão, a pressão da água e o sistema de vedação da passagem.

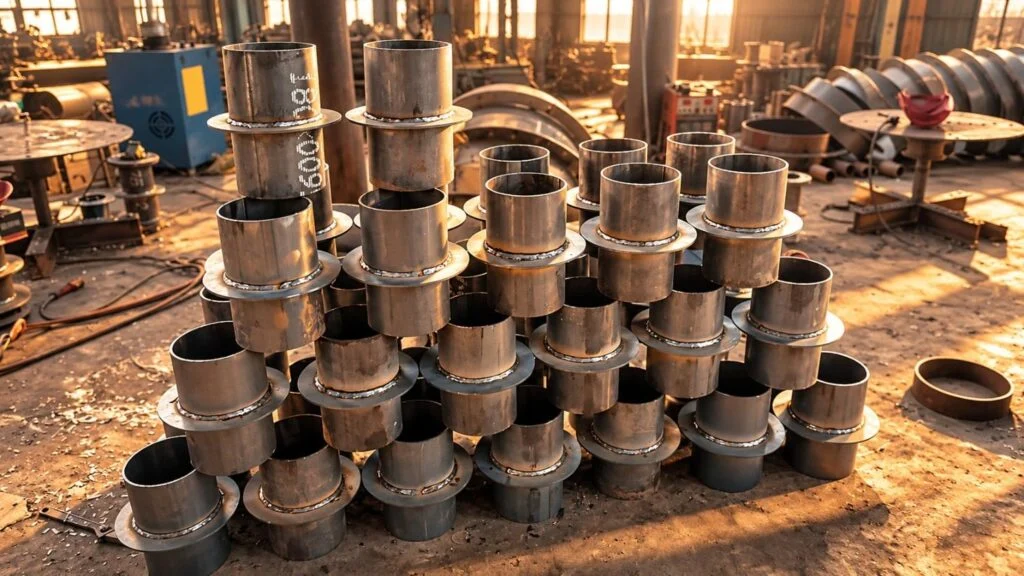

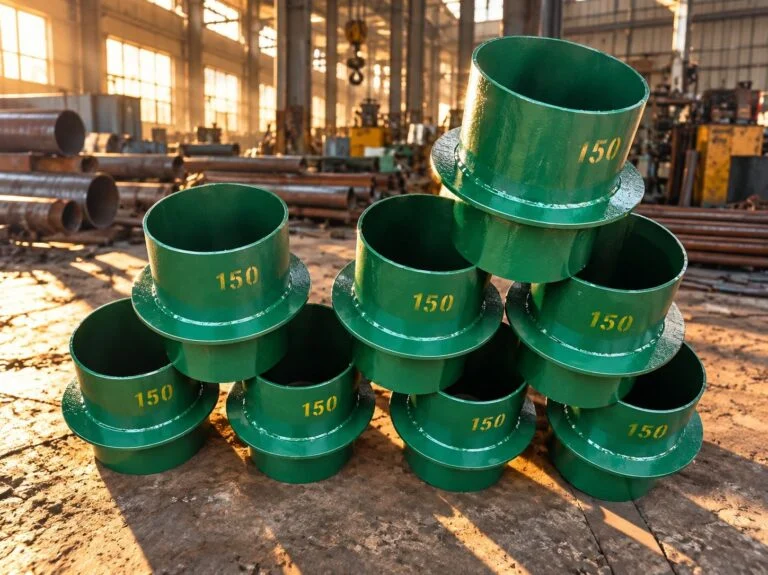

Passa-muros rígidos com flanges centrais de estanquidade e passagens de tubagem abertas

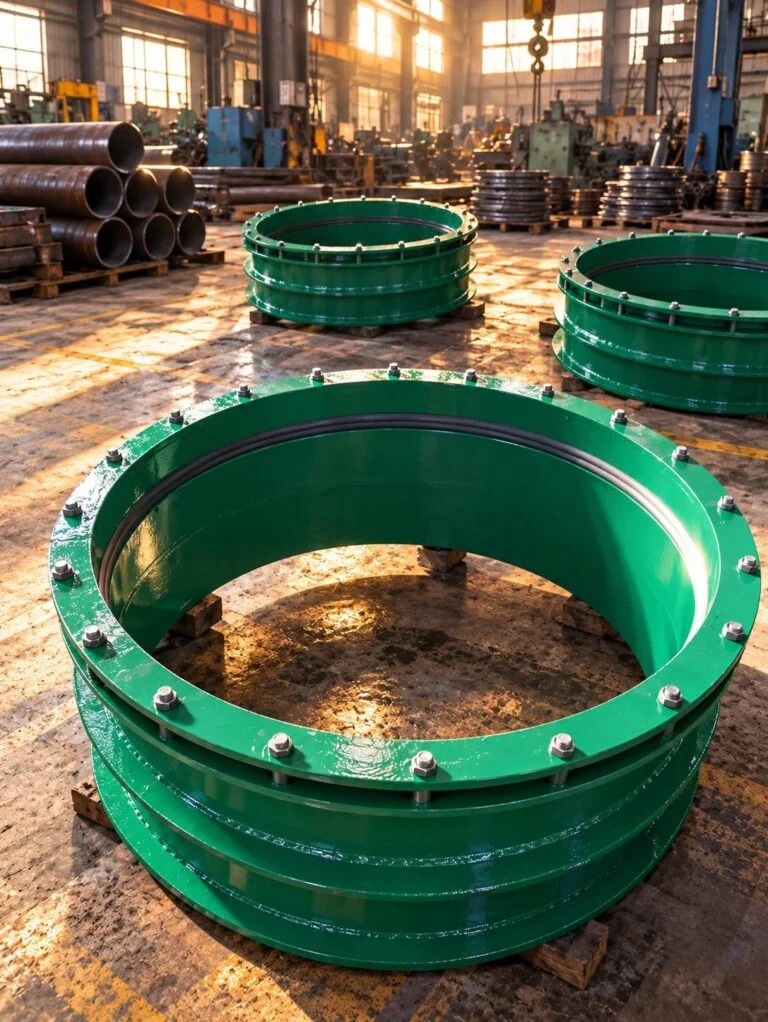

Passa-muros flexível estanque com anel de compressão aparafusado em torno da abertura do tubo

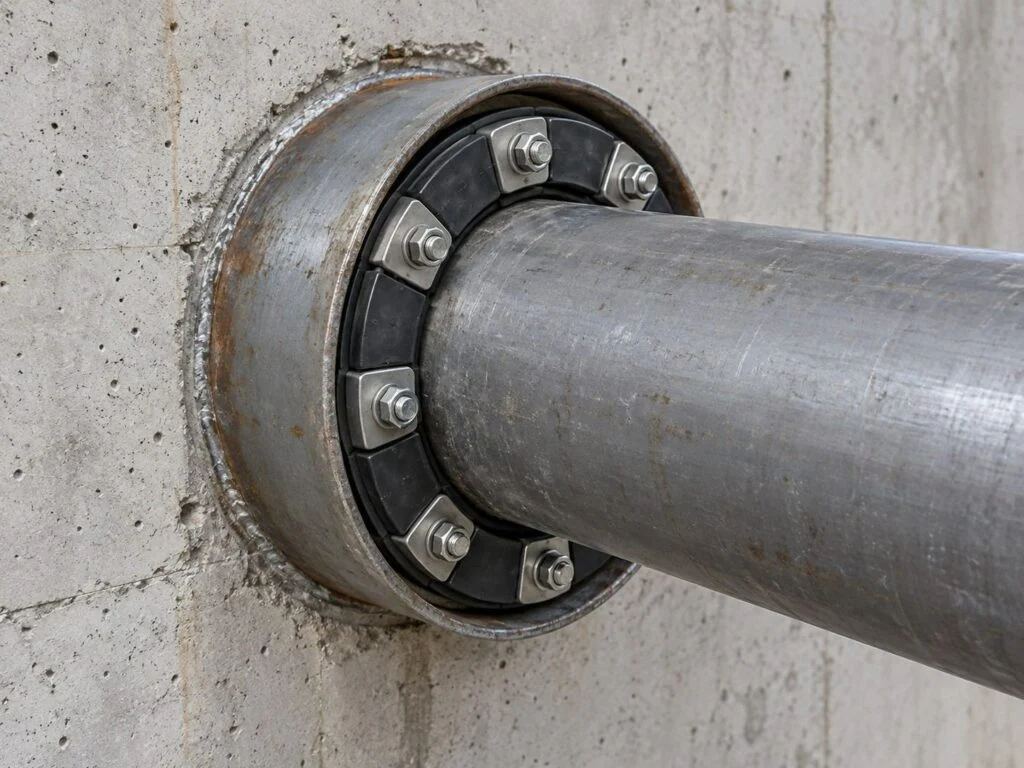

Ilustração da vedação de um passa-muros: tubagem e junta anular aparafusada numa passagem em betão

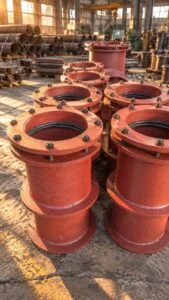

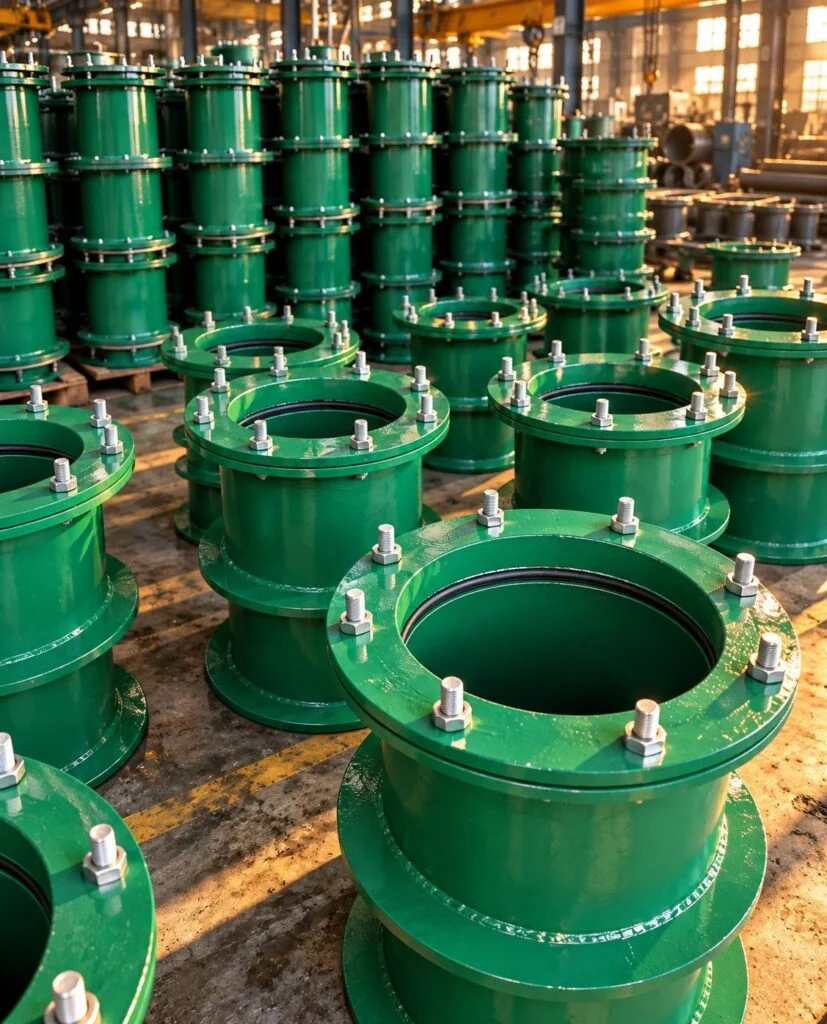

Passa-muros estanques flexíveis com bucins aparafusados nas extremidades e anéis exteriores de estanquidade

Base da especificação

Confirme o desenho e os requisitos aplicáveis

02S404 se especificado Detalhe da parede Desenho da vedação

Pedir orçamento

Âmbito da inspeção

Definido de acordo com a encomenda aprovada

DesenhoControlo de revisões

RegistosAcordar no pedido

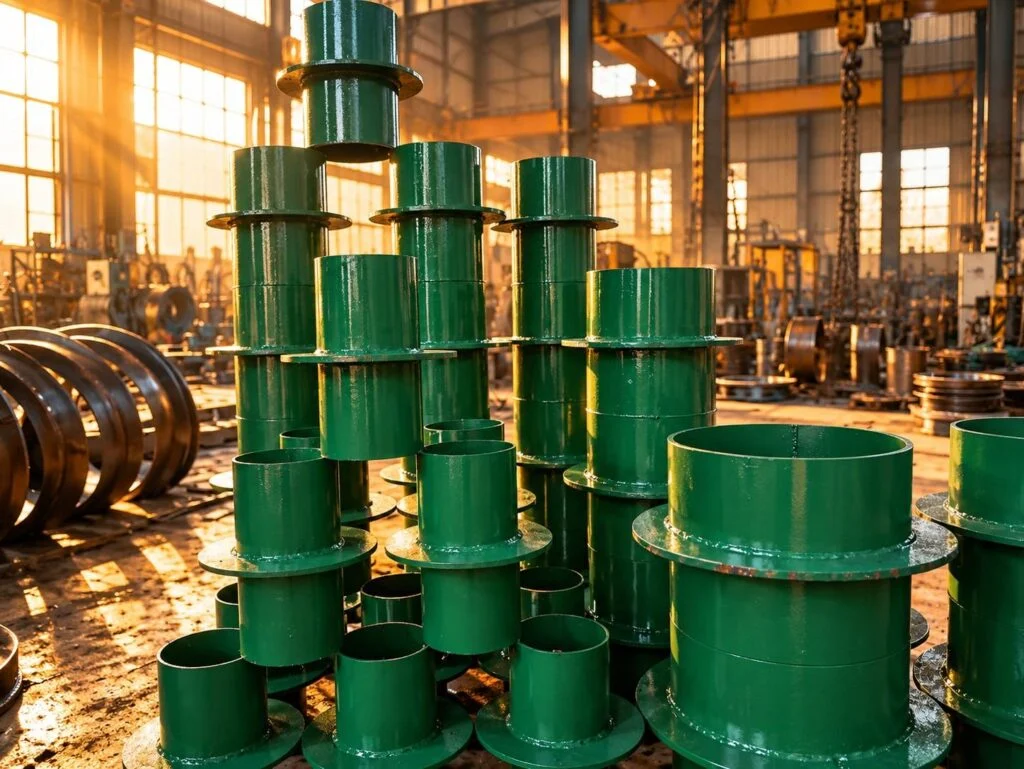

Passa-muros estanques com mangas cilíndricas verdes e flanges centrais de estanquidade

Cálculo do ajuste

Divida por 2 para obter a folga radial

Diâmetro interior − diâmetro exterior

Dado de especificação

Exposição à água

Indique o nível e a pressão

Altura de água

Dado de especificação

Especificações

Sobre esta gama

Vede as interfaces com o tubo e a parede

Os passa-muros estanques criam uma passagem controlada através de uma parede ou laje, permitindo definir corretamente a tubagem passante e a estrutura envolvente. JINYI inclui passa-muros rígidos e passa-muros estanques flexíveis. A interface entre o passa-muros e o betão e o espaço anular entre o tubo e o passa-muros são vias potenciais de entrada de água independentes; ambas exigem um detalhe de vedação aprovado. Selecione os passa-muros estanques segundo o diâmetro exterior real do tubo, o diâmetro interior do passa-muros, a espessura da parede e a exposição à água, não apenas pela dimensão nominal da tubagem passante.

Os passa-muros estanques rígidos para paredes de betão são normalmente coordenados com o detalhe da peça embebida. Confirme o corpo do passa-muros, o anel de estanquidade e o tratamento de vedação indicados no desenho.
Os passa-muros estanques flexíveis incluem um conjunto de vedação cujo movimento admissível deve ser confirmado. A designação «flexível» não implica capacidade ilimitada para absorver assentamentos.
Calcule a folga anular radial como (diâmetro interior do passa-muros − diâmetro exterior do tubo) / 2. Por exemplo, um diâmetro interior de 200 mm em torno de um tubo de 114.3 mm proporciona 42.85 mm de folga radial; trata-se apenas de um exemplo de dimensionamento.
Especifique a espessura da parede e a projeção em cada face. Inclua as interfaces com as membranas impermeáveis, a distância às armaduras e o acesso ao bucim ou às fixações.
Indique a altura de água e a direção da pressão. A pressão interna da tubagem passante é uma condição diferente da pressão da água subterrânea que atua através da passagem na parede.
Identifique a referência do desenho e o tipo ao utilizar detalhes 02S404. Confirme a configuração selecionada para o projeto em vez de considerar todos os passa-muros intercambiáveis.

Explorar passa-muros estanques

Seleção em destaque

Passa-muros e mangas estanques em destaque

Seleção de passa-muros e mangas estanques para pedidos relativos a projetos. Compare os detalhes de ligação, instalação e especificação e peça um orçamento para a configuração de que necessita.

Ver o catálogo completo

Um passa-muros estanque flexível utiliza um corpo e um conjunto de vedação específicos em torno da passagem da tubagem. Indique as dimensões, o material e as…

Passa-muros e mangas estanques

Passa-muros flexível estanque

Ver detalhes

Um passa-muros rígido cria uma passagem definida para tubagens através de uma parede e pode incorporar uma flange de estanquidade no detalhe especificado do atravessamento de…

Passa-muros e mangas estanques

Passa-muros rígido

Ver detalhes

Capacidades do produto

Geometria do passa-muros e vedação da passagem

Os passa-muros estanques devem ser planeados juntamente com os desenhos de construção civil e de tubagens. Um passa-muros rígido proporciona uma passagem e uma interface definida com a parede; o detalhe completo de impermeabilização também exige a junta anular adequada. Um conjunto flexível incorpora um bucim ou um sistema de vedação com dimensões e limites próprios. Para uma abertura em tosco ou uma adaptação com caroteamento, identifique o estado do orifício e o sistema de vedação selecionado antes de especificar o passa-muros. A seleção deve contemplar o movimento da tubagem sem transmitir cargas não aprovadas à parede ou à junta.

Espessura da parede: betão e acabamentos
Anel de estanquidade: desenho e posição
Altura de água: nível e direção da pressão
Movimento: requisito axial / lateral

Conheça as nossas capacidades

Cálculo do ajuste

Diâmetro interior − diâmetro exterior

Divida por 2 para obter a folga radial

Exposição à água

Altura de água

Indique o nível e a pressão

Pedido de orçamento Desenho + condições de serviço

Falar com um engenheiro

Processo de seleção

Quatro verificações antes de especificar passa-muros estanques

Utilize estas verificações para definir o conjunto de passa-muros estanques antes de comparar preços. Registe a decisão juntamente com a revisão do desenho e solicite confirmação dos limites do modelo proposto.

Meça a passagem Registe o diâmetro exterior do tubo passante, o diâmetro interior do passa-muros, a espessura da parede, o ângulo do tubo e a projeção exigida.
Selecione o detalhe da parede Identifique se se trata de um passa-muros embebido ou de uma abertura adaptada, a disposição do anel de estanquidade e a ligação da membrana.
Especifique as condições de vedação Defina a altura de água, o movimento, a exposição ao fluido, a superfície do tubo e os requisitos do material de vedação.
Coordene a instalação Confirme a distância às armaduras, a posição de fixação, a proteção durante a betonagem e o acesso para inspeção.

Ver o nosso processo de fabrico

As dimensões e as condições de serviço devem ser acordadas antes da encomenda.

Pedido de engenharia

Passa-muros estanques flexíveis para passagens de tubagens

Para os passa-muros estanques, envie o diâmetro exterior real do tubo, o material, o diâmetro interior do passa-muros, a espessura da parede, o comprimento necessário e o desenho da passagem. Inclua a altura de água, a direção da pressão, o movimento previsto, os detalhes do anel de estanquidade e da membrana, o revestimento, os requisitos de vedação e as quantidades.

Passa-muros embebidos Forneça os desenhos da parede e das armaduras, o comprimento do passa-muros, a posição do anel de estanquidade e as tolerâncias de instalação.
Conjuntos flexíveis com bucim Indique o diâmetro exterior do tubo, a largura de vedação, as dimensões do bucim, o acesso aos parafusos e o movimento que o detalhe deve permitir.
Proteção anticorrosiva Identifique as condições enterradas, submersas ou expostas, a especificação do revestimento e os graus de aço inoxidável quando necessários.
Adaptação de passagens existentes Forneça as medidas da abertura, o estado superficial do orifício, a excentricidade do tubo e o detalhe aprovado de reparação ou vedação.

Pedir maquinagem por medida

Envie os desenhos e a lista de peças com o seu pedido.

Controlo da qualidade e ensaios

Requisitos de inspeção de passa-muros estanques

A inspeção de passa-muros estanques deve abranger tanto as dimensões fabricadas como as interfaces de instalação. Um passa-muros, por si só, não garante a estanquidade da parede concluída. Acorde como serão inspecionados e ensaiados o passa-muros, a interface com o betão, a junta anular e o tubo instalado.

Consultar requisitos de inspeção Documentação acordada em cada encomenda

Lista de inspeção

Especificar na encomenda

Geometria do corpoDiâmetro interior, espessura de parede, comprimento e perpendicularidade das extremidades.
Detalhe do anel de estanquidadeDiâmetro, espessura e posição do anel e estado da soldadura especificado.
Bucim e juntaDimensões dos componentes, identificação do composto e superfícies de contacto.
Revestimento e proteçãoPreparação superficial, cobertura e limpeza da zona de vedação.
Interface instaladaPosição, folga anular, acesso e ensaio de estanquidade acordado.

Documentação da encomenda

Âmbito a confirmar

Desenho aprovadoDimensões, revisão e critérios de aceitação
Registo do materialEspecifique a rastreabilidade e o tipo de documento
Relatório de inspeçãoAcorde as medições e o âmbito dos ensaios
Aprovações do projetoConfirme os certificados necessários antes da encomenda

02S404 se especificadoDetalhe da paredeDesenho da vedação

6 Etapas de revisão

Pontos de revisão

A lista abaixo Específico da encomenda

Controlo documental

Pedido de orçamento

Acorde a revisão do desenho

Seis passos para planear a inspeção

Lista de verificação da encomenda

1
Revisão de desenhos
Confirme a especificação, a revisão e a configuração de passa-muros estanques selecionada.
2
Geometria do corpo
Diâmetro interior, espessura de parede, comprimento e perpendicularidade das extremidades.
3
Detalhe do anel de estanquidade
Diâmetro, espessura e posição do anel e estado da soldadura especificado.
4
Bucim e junta
Dimensões dos componentes, identificação do composto e superfícies de contacto.
5
Revestimento e proteção
Preparação superficial, cobertura e limpeza da zona de vedação.
6
Interface instalada
Posição, folga anular, acesso e ensaio de estanquidade acordado.

Setores

Aplicações e prioridades da especificação

Aplicações habituais dos passa-muros estanques. Cada instalação exige uma seleção adequada ao serviço; os exemplos seguintes descrevem prioridades de engenharia, não projetos de clientes nem homologações.

Depósitos de água Altura de água e detalhe da parede
