Espelho tubular para permutador de calor resumo técnico.

Espelho tubular para permutador de calor — JINYI, Fabrico por medida e OEM: é definido pela aplicação, pelo material e pelos requisitos de ligação ou do desenho. Consulte os critérios de seleção para preparar o seu pedido.

Base da especificação: A geometria normalizada distingue-se dos requisitos específicos da encomenda. A proposta e o desenho aprovados definem as dimensões, o desempenho e o preço finais. As fotografias identificam a família do produto.

espelho tubular para permutador de calor: o que é e para que serve

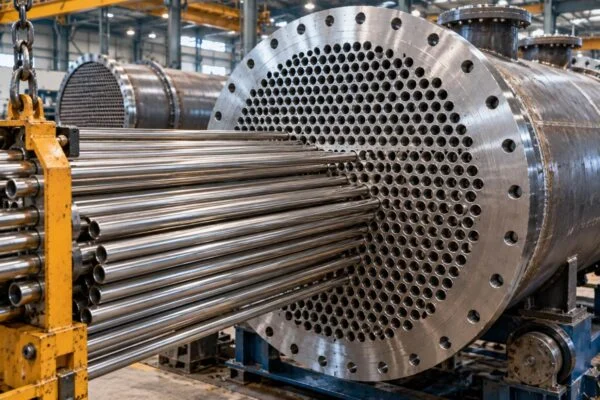

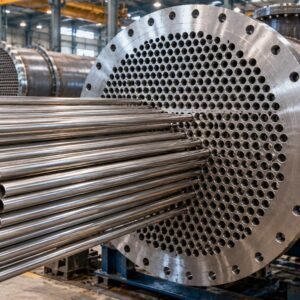

Um espelho tubular para permutador de calor é uma placa maquinada com uma matriz controlada de orifícios que posiciona os tubos e separa os espaços do lado da carcaça e do lado dos tubos num conjunto de carcaça e tubos. As suas faces de vedação, orifícios dos tubos e detalhes das divisórias seguem o projeto do permutador.

Dimensões principais e ajuste de instalação

Espessura, número de furos, passo, ligamentos e folga da união dependem do projeto do permutador. Defina-os no desenho e nas regras de cálculo aplicáveis; outra placa tubular não estabelece o preço ou a capacidade desta peça. Compare configurações relacionadas: disco maciço em bruto, anel maquinado em bruto.

Como especificar espelho tubular para permutador de calor

Envie o diâmetro exterior do tubo, a disposição dos orifícios, o passo, o número de tubos, os requisitos de ligamento e o método de união entre tubo e espelho tubular. As uniões expandidas, soldadas e combinadas exigem condições diferentes dos orifícios e superfícies. Identifique as ranhuras das divisórias de passagens e a superfície periférica de assentamento da junta.

Ajuste o diâmetro exterior do tubo, a dimensão do orifício, o passo, a disposição e a união do tubo ao espelho como um sistema. A tabela de orifícios deve incluir os corredores de divisórias, os elementos periféricos de vedação e os orifícios dos parafusos. Um espelho tubular pode separar zonas de pressão diferente, pelo que a espessura e o projeto das uniões exigem a base de projeto do permutador.

Dados técnicos de espelho tubular para permutador de calor

Dimensões e requisitos dimensionais

Use a norma indicada para interfaces normalizadas e o desenho controlado para dimensões especiais. Confirme unidades, referências dos diâmetros, espessura mínima acabada e requisitos das peças de ligação. Uma dimensão de catálogo não constitui tolerância ou capacidade universal.

Quadro de dimensões e tolerâncias

As tolerâncias individuais e os requisitos funcionais prevalecem sobre uma nota geral. Especifique norma, edição e método de aceitação na encomenda; os dados de outro fabricante não comprovam a capacidade de fabrico da JINYI.

Materiais, inspeção e documentação

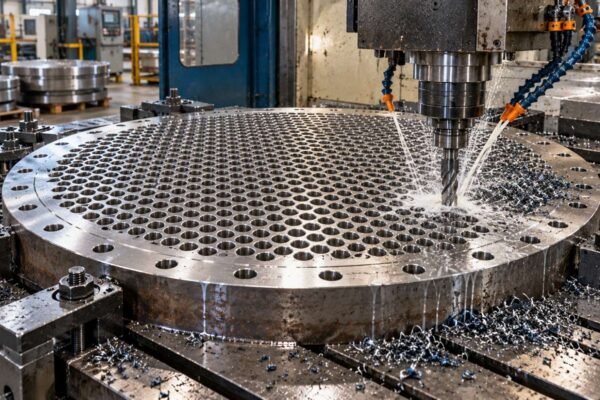

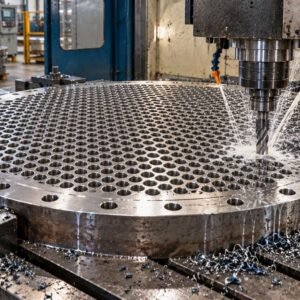

Inspecione o número, o passo, a localização, o diâmetro e o acabamento dos orifícios face ao mapa de furação controlado. Registe as dimensões totais e a planeza. Especifique a preparação da união dos tubos, a rastreabilidade do material e o exame exigido. Conserve as condições de projeto dos lados dos tubos e da carcaça juntamente com os registos dimensionais e de inspeção.

Especifique o grau exato e o estado de fornecimento do material de acordo com o projeto. Acorde certificação, acabamento e inspeção para o componente encomendado. Compare configurações relacionadas: apoio técnico.

Orientações de instalação e manuseamento

Proteja os orifícios furados e as faces de vedação durante o manuseamento. Utilize a disposição controlada para posicionar o feixe e verifique a sequência de montagem antes de expandir ou soldar os tubos. O ensaio de fugas faz parte do plano de inspeção do permutador completo.

Aplicações de espelho tubular para permutador de calor

• Permutadores de calor. Posicionamento do feixe de tubos e separação dos lados de processo especificados.
• Condensadores e arrefecedores. Disposições de tubos e interfaces de vedação definidas por desenho.
• Substituição do feixe. Compatibilidade com os tubos existentes, a interface da carcaça e a disposição das passagens.

Como encomendar espelho tubular para permutador de calor

Envie à JINYI a configuração exigida, o material, a quantidade, o destino e o desenho controlado. Identifique as alterações dimensionais, os componentes de ligação, as condições de serviço e o âmbito da inspeção. Para repetir uma encomenda, inclua a revisão aprovada anterior e indique quaisquer alterações. O orçamento final define a geometria fornecida, a documentação, o preço e as condições de entrega.

Preços por quantidade e preparação da encomenda

Preços indicativos para orçamento baseados em anúncios públicos de fornecedores. Referência de mercado: US$100.00 por un. Usa-se o valor de USD 100 para pequenas quantidades; não se reproduz a tabela incoerente para lotes maiores Referência pública do fornecedor. A proposta final da JINYI confirma desenho, tamanho, material, quantidade, inspeção e entrega. Preços de famílias relacionadas são comparações de mercado, não propostas para uma configuração idêntica.

Referências técnicas e de preços

Referência pública do fornecedor; Referência pública do fornecedor. As fontes descrevem a geometria ou o método de seleção. As suas certificações, capacidades nominais e meios de fabrico pertencem às organizações citadas.

Outros produtos JINYI para comparar

Analise catálogo de flanges industriais para tubagens para consultar componentes adjacentes, opções de ligação e outras formas de produto.

Peça à JINYI um orçamento de espelho tubular para permutador de calor com o desenho, o material e a quantidade exigidos para o seu projeto.

Espelho tubular para permutador de calor: lista de seleção e orçamento

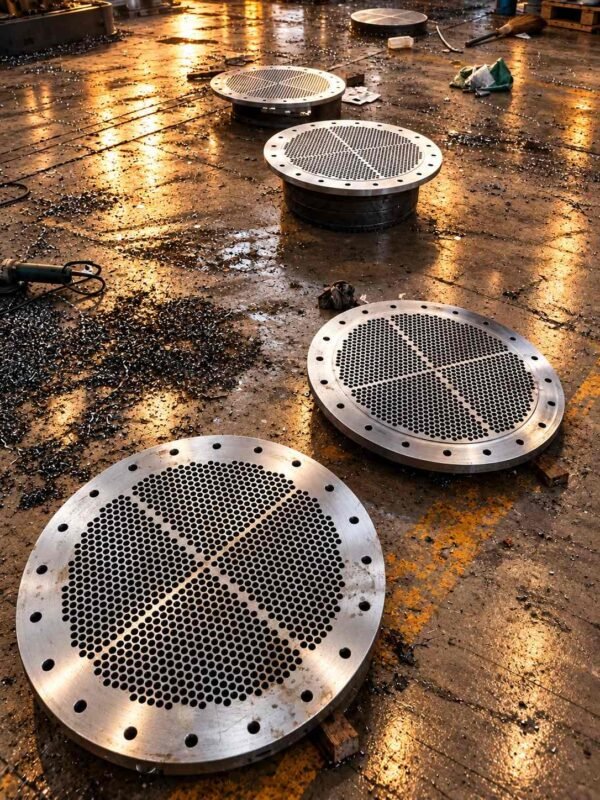

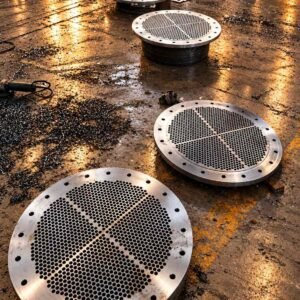

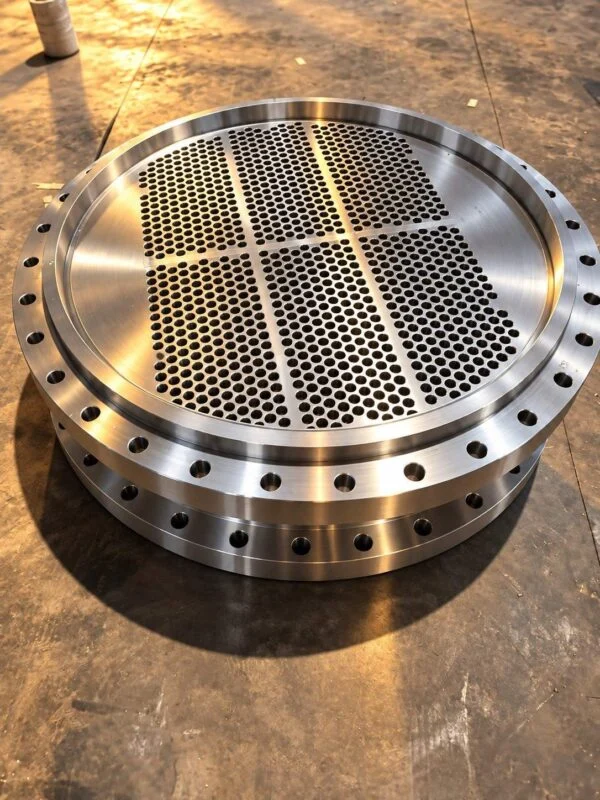

A disposição furada posiciona os tubos do permutador. Defina a disposição do passo, o número de orifícios, os respetivos limites, a fixação dos tubos e as divisórias de passagens; um diâmetro exterior não define a interface do permutador. Utilize a fotografia para identificar a configuração do produto e o desenho controlado para definir o fornecimento. Os componentes de aspeto semelhante podem ter extremidades, vias de transmissão de cargas ou requisitos de manutenção diferentes.

Espelho tubular para permutador de calor: dimensões e tolerâncias

A primeira comparação para este espelho tubular para permutador de calor é o passo dos tubos e a geometria dos orifícios. Assinale no desenho do pedido as dimensões que determinam o acoplamento, o alinhamento e o espaço de instalação. Indique as unidades de cada valor e a referência a partir da qual é medido. Se uma dimensão for crítica, especifique a tolerância individual e o método de medição, em vez de se basear numa nota de tolerância geral.

Espessura, número de furos, passo, ligamentos e folga da união dependem do projeto do permutador. Defina-os no desenho e nas regras de cálculo aplicáveis; outra placa tubular não estabelece o preço ou a capacidade desta peça. Use a norma indicada para interfaces normalizadas e o desenho controlado para dimensões especiais. Confirme unidades, referências dos diâmetros, espessura mínima acabada e requisitos das peças de ligação. Uma dimensão de catálogo não constitui tolerância ou capacidade universal.

Prepare a informação do material e das interfaces

Para solicitar informações sobre espelho tubular para permutador de calor, identifique a designação do material exigido e o respetivo estado de fornecimento. Descreva os componentes de ligação, o método de fixação e o ambiente. Inclua a temperatura de serviço e qualquer pressão, movimento ou carga estrutural relevante. Estes dados devem descrever a instalação real, incluindo as alterações entre funcionamento normal, arranque e manutenção, quando aplicável.

Especifique os revestimentos, o acabamento superficial e a marcação separadamente do material base. Se for necessária rastreabilidade, identifique o registo exigido e a forma como deve corresponder ao componente entregue. Acorde se a inspeção abrange dimensões, documentação de materiais, soldaduras ou ensaios funcionais; são verificações distintas com critérios de aceitação diferentes.

Orçamento de espelho tubular para permutador de calor por medida

Anexe a última revisão do desenho, a quantidade exigida e o destino de entrega ao contactar a JINYI. Destaque as diferenças em relação à configuração ilustrada, incluindo alterações de dimensões, ligações, acabamento e embalagem. Para repetir encomendas, faça referência à configuração aprovada e enumere expressamente as alterações, para que não se presuma que um desenho anterior continua em vigor.

Compare propostas com a mesma geometria, grau, estado de fornecimento, unidade e inspeção. Uma peça, um segmento e um conjunto completo são unidades diferentes. Descontos por quantidade e condições de entrega são confirmados na proposta.

Compare configurações de componentes relacionados

Avalie este espelho tubular segundo o passo real dos tubos, a geometria dos orifícios e a configuração de espelho tubular exigida. As fotografias seguintes apresentam outros produtos JINYI para comparação. Cada um tem a sua própria página técnica; não são imagens adicionais da galeria de espelho tubular para permutador de calor.

Produtos JINYI relacionados: outras configurações para comparar

Fotografia	Produto relacionado	Detalhe de seleção
	Anel maquinado em bruto	Diâmetros do anel e sobre-espessura de maquinação. Compare este produto independente quando o desenho exigir a sua configuração específica.
	Disco maciço em bruto	Espessura do disco e sobre-espessura de maquinação. Compare este produto independente quando o desenho exigir a sua configuração específica.
	Anel perfilado em bruto	Profundidade do rebaixo e espessura restante. Compare este produto independente quando o desenho exigir a sua configuração específica.

Questões a esclarecer antes de encomendar

Que dimensões devem ser verificadas primeiro?

Comece pelo passo dos tubos, pela geometria dos orifícios e pelos detalhes de união ou montagem. Compare as designações nominais com as dimensões medidas e verifique depois o espaço de instalação. As fotografias ajudam a identificar a forma; o desenho fornece a base dimensional para a aceitação.

O que deve incluir o orçamento?

O orçamento de espelho tubular para permutador de calor deve identificar a configuração, a revisão do desenho, o material, a quantidade, a base do preço e os registos de inspeção acordados. Conserve estes dados juntamente com a encomenda aprovada para que a inspeção de receção possa comparar o produto entregue com o componente especificado.

Referência terminológica independente

Âmbito da norma ASME de flanges fornece uma referência independente para a terminologia dos componentes. Utilize a norma e a edição especificadas quando o projeto o exigir. Esta ligação não comprova certificação da JINYI, homologação do produto nem intercambialidade com outro fabricante.
