Redução concêntrica resumo técnico.

A redução concêntrica da JINYI apresenta-se na configuração NPS 4 × 2 · concêntrica. Utilize o quadro de dimensões, os detalhes de ligação e os requisitos de inspeção seguintes ao comparar este produto com o desenho das suas tubagens ou equipamentos.

redução concêntrica: o que é e para que serve

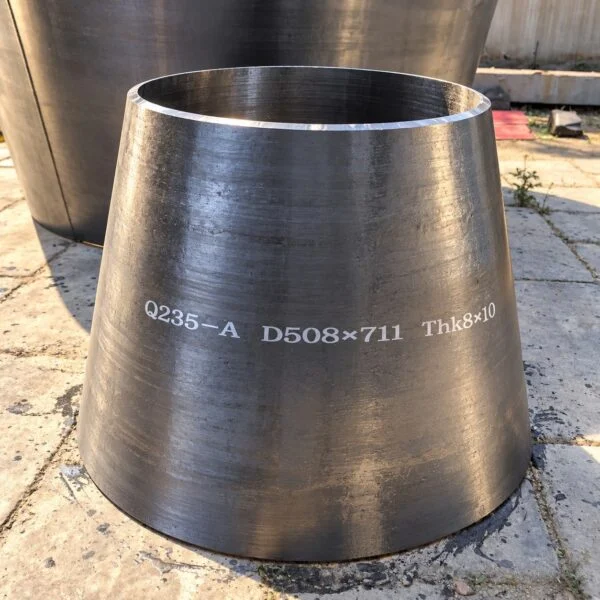

Uma redução concêntrica une duas dimensões de tubagem mantendo os seus eixos alinhados. A transição cónica tem uma extremidade de ligação maior e outra menor.

Dimensões principais e ajuste de instalação

Adapte cada extremidade de soldadura ao diâmetro exterior, à série de espessura e ao diâmetro interior de tubagem exigidos. As dimensões do centro à extremidade determinam a disposição do troço prefabricado. Nos acessórios de redução, indique primeiro o troço principal ou a entrada maior e depois a derivação ou a saída menor; são necessárias as dimensões de ambas as extremidades para evitar selecionar um acessório compatível com apenas uma ligação. A redução ranhurada utiliza uma configuração de ligação diferente; compare-a apenas quando a especificação de tubagens incluir extremidades ranhuradas.

Como especificar redução concêntrica

Especifique em conjunto o grau do material, a série de espessura, a preparação de soldadura e os requisitos de inspeção. As séries de espessura de aço carbono e inoxidável podem diferir mesmo com a mesma dimensão nominal. A geometria do acessório não substitui a conceção da linha, a sobre-espessura de corrosão nem o procedimento de soldadura exigidos para o serviço.

Dados técnicos de redução concêntrica

Dimensões e requisitos dimensionais

O quadro dimensional identifica a configuração ilustrada. Compare cada valor com o desenho da tubagem, do equipamento ou do suporte de ligação. Uma designação nominal não substitui o diâmetro real da ligação, o espaço de instalação nem o detalhe de montagem. As opções anteriores permitem incluir uma configuração diferente no seu pedido de orçamento.

Quadro de dimensões e tolerâncias

Inspeção, normas e documentação

Verifique o diâmetro das extremidades, o comprimento ou as dimensões centrais, a espessura da parede nas extremidades de soldadura e a orientação de cada saída. Confirme o bisel e a face de raiz segundo o procedimento de soldadura. Inclua a rastreabilidade do material, a inspeção visual e os ensaios não destrutivos adicionais exigidos pela encomenda.

Indique a norma do produto e a respetiva edição, os registos de materiais e os critérios de aceitação da inspeção antes de encomendar. Quando a pressão, a temperatura, o movimento ou a carga forem relevantes, forneça conjuntamente as condições de serviço e de ensaio. Os requisitos documentais devem identificar o componente real e a revisão do desenho; um certificado geral não substitui o registo dimensional ou de material da peça encomendada. Para conhecer as etapas de produção e os aspetos da inspeção, consulte fabrico de flanges e acessórios.

Aplicações de redução concêntrica

• Troços de tubagem prefabricados. Utilize o diâmetro da extremidade de soldadura, a série de espessura e as dimensões centrais para preparar o desenho do troço prefabricado.
• Tubagens de processo. Selecione o material e o âmbito da inspeção segundo a especificação da linha.
• Acessórios de substituição. Compare as dimensões de ambas as extremidades e a orientação da derivação com a instalação existente.

Como encomendar redução concêntrica

Selecione as opções necessárias e envie à JINYI a quantidade, o destino, o material e o desenho controlado. Inclua as alterações dimensionais, os detalhes de ligação, o acabamento, a marcação e os requisitos de embalagem. O orçamento define a configuração final, o âmbito da inspeção e as condições de entrega para verificar a compatibilidade do componente com a instalação prevista.

Preços por quantidade e preparação da encomenda

O transporte e os impostos são orçamentados separadamente. Um material, uma dimensão ou um desenho diferente pode alterar o preço e os requisitos de entrega. Confirme a especificação acordada antes do fabrico e mantenha juntas no pedido a revisão do desenho, as opções selecionadas e a quantidade encomendada.

Outros produtos JINYI para comparar

Compare a curva de 90 graus, a curva de 45 graus, ou consulte o catálogo de acessórios de tubagem e curvas para consultar outras opções de ligação e configuração.

Peça à JINYI um orçamento de redução concêntrica por medida com o desenho e a quantidade exigidos para o seu projeto.

Redução concêntrica: lista de seleção e orçamento

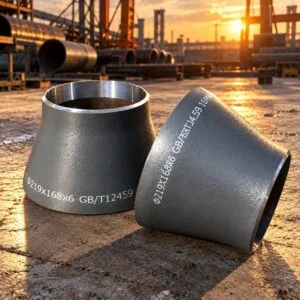

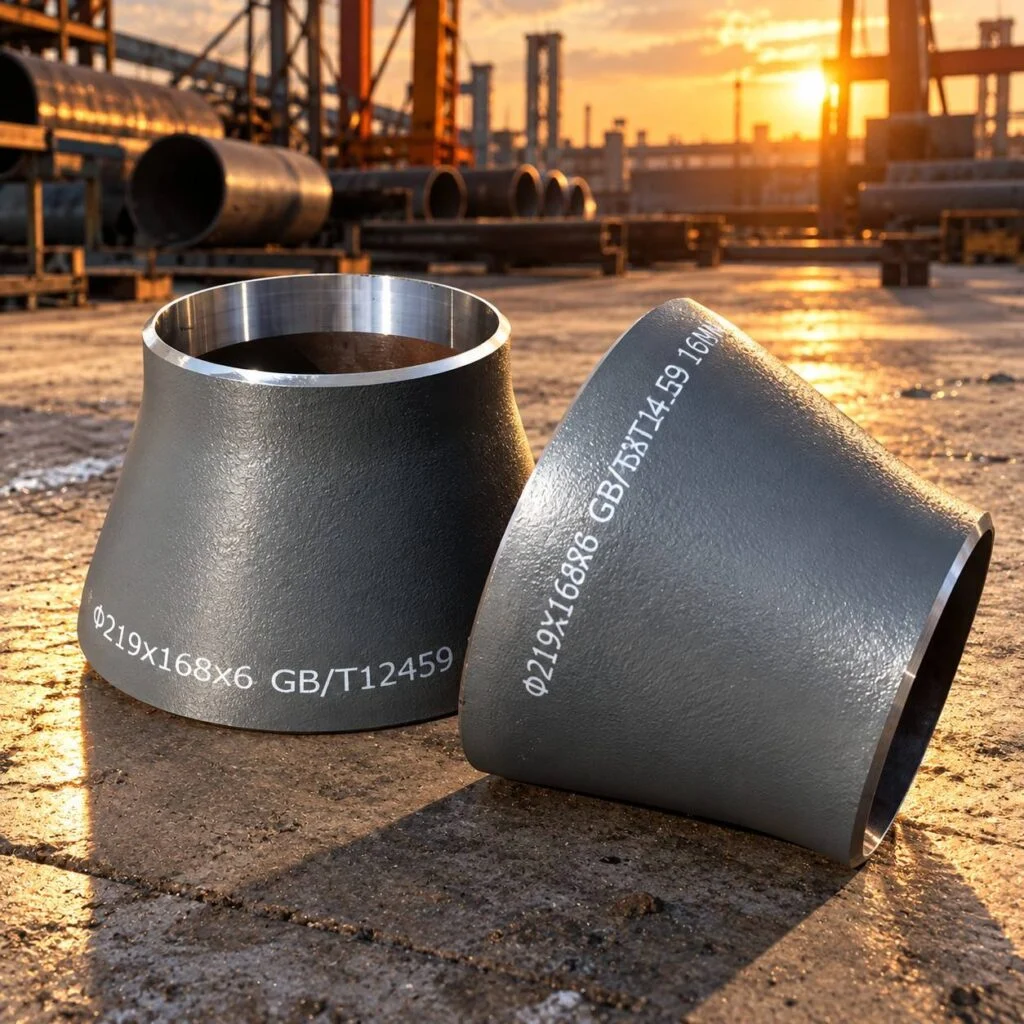

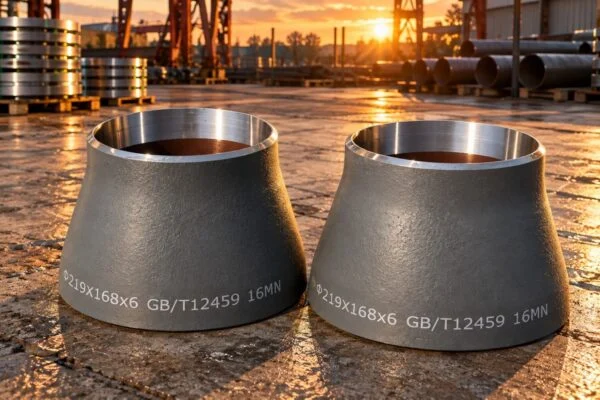

Os dois diâmetros interiores partilham a mesma linha central. Uma configuração excêntrica tem um desvio diferente; identifique o alinhamento e a orientação exigidos no desenho da linha. Utilize a fotografia para identificar a configuração do produto e o desenho controlado para definir o fornecimento. Os componentes de aspeto semelhante podem ter extremidades, vias de transmissão de cargas ou requisitos de manutenção diferentes.

Redução concêntrica: dimensões e tolerâncias

A primeira comparação para esta redução concêntrica para tubagens é o diâmetro das extremidades e o comprimento de transição. Assinale no desenho do pedido as dimensões que determinam o acoplamento, o alinhamento e o espaço de instalação. Indique as unidades de cada valor e a referência a partir da qual é medido. Se uma dimensão for crítica, especifique a tolerância individual e o método de medição, em vez de se basear numa nota de tolerância geral.

A tabela atual indica: dimensões nominais maior / menor: 4 × 2 in; diâmetro exterior da extremidade maior: 114.3 mm; diâmetro exterior da extremidade menor: 60.3 mm. Consulte estes dados juntamente com as tabelas de configuração e tolerâncias anteriores. Os valores de referência ou de exemplo descrevem a configuração apresentada; o orçamento e o desenho aprovados da JINYI definem o componente encomendado. Uma interface, um material ou condições de serviço diferentes exigem uma nova comparação.

Prepare a informação do material e das interfaces

Para solicitar informações sobre redução concêntrica, identifique a designação do material exigido e o respetivo estado de fornecimento. Descreva os componentes de ligação, o método de fixação e o ambiente. Inclua a temperatura de serviço e qualquer pressão, movimento ou carga estrutural relevante. Estes dados devem descrever a instalação real, incluindo as alterações entre funcionamento normal, arranque e manutenção, quando aplicável.

Especifique os revestimentos, o acabamento superficial e a marcação separadamente do material base. Se for necessária rastreabilidade, identifique o registo exigido e a forma como deve corresponder ao componente entregue. Acorde se a inspeção abrange dimensões, documentação de materiais, soldaduras ou ensaios funcionais; são verificações distintas com critérios de aceitação diferentes.

Orçamento de redução concêntrica por medida

Anexe a última revisão do desenho, a quantidade exigida e o destino de entrega ao contactar a JINYI. Destaque as diferenças em relação à configuração ilustrada, incluindo alterações de dimensões, ligações, acabamento e embalagem. Para repetir encomendas, faça referência à configuração aprovada e enumere expressamente as alterações, para que não se presuma que um desenho anterior continua em vigor.

Os três escalões de preços anteriores organizam os intervalos de quantidades apresentados. Compare os orçamentos com o mesmo desenho, material, âmbito da inspeção e unidade de fornecimento. Uma peça, um segmento e um conjunto completo são unidades diferentes quando aplicável. Confirme o transporte, os impostos, a documentação e as condições de entrega no orçamento final, sem os deduzir do preço unitário apresentado.

Compare configurações de componentes relacionados

Avalie esta redução concêntrica segundo os diâmetros reais das extremidades, o comprimento de transição e a configuração de redução de tubagem exigida. As fotografias seguintes apresentam outros produtos JINYI para comparação. Cada um tem a sua própria página técnica; não são imagens adicionais da galeria de redução concêntrica.

Produtos JINYI relacionados: outras configurações para comparar

Fotografia	Produto relacionado	Detalhe de seleção
	Redução ranhurada	Dimensões das extremidades maior e menor. Compare este produto independente quando o desenho exigir a sua configuração específica.
	Tê de redução	Diâmetro do troço principal e transição do ramal. Compare este produto independente quando o desenho exigir a sua configuração específica.
	Tê igual	Dimensões iguais do ramal e do troço principal. Compare este produto independente quando o desenho exigir a sua configuração específica.

Questões a esclarecer antes de encomendar

Que dimensões devem ser verificadas primeiro?

Comece pelos diâmetros das extremidades, pelo comprimento de transição e pelos detalhes de união ou montagem. Compare as designações nominais com as dimensões medidas e verifique depois o espaço de instalação. As fotografias ajudam a identificar a forma; o desenho fornece a base dimensional para a aceitação.

O que deve incluir o orçamento?

O orçamento de redução concêntrica deve identificar a configuração, a revisão do desenho, o material, a quantidade, a base do preço e os registos de inspeção acordados. Conserve estes dados juntamente com a encomenda aprovada para que a inspeção de receção possa comparar o produto entregue com o componente especificado.

Referência terminológica independente

Âmbito da norma ASME de acessórios para soldadura topo a topo fornece uma referência independente para a terminologia dos componentes. Utilize a norma e a edição especificadas quando o projeto o exigir. Esta ligação não comprova certificação da JINYI, homologação do produto nem intercambialidade com outro fabricante.

4 × 2 in

Dimensões nominais maior / menor

114.3 mm

Diâmetro exterior da extremidade maior

±1.6 mm

Tolerância

3

Escalões por quantidade

• Compatibilidade das extremidades — O diâmetro exterior, o diâmetro interior e a espessura da parede definem a interface com a tubagem.
• Controlo geométrico — As dimensões do centro à extremidade determinam o comprimento do troço prefabricado montado.
• Preparação da soldadura — O bisel, a face de raiz e os detalhes de transição seguem a especificação de soldadura selecionada.
