Soporte con abrazadera en U | Soportes

Soporte con abrazadera en U resumen técnico.

Soporte con abrazadera en U — JINYI: se define por la aplicación, el material y los requisitos de conexión o del plano. Revise los criterios de selección para preparar su consulta.

Base de especificación: La geometría normalizada se distingue de los requisitos específicos del pedido. El presupuesto y el plano aprobados definen las dimensiones, las prestaciones y el precio finales. Las fotografías identifican la familia de productos.

soporte con abrazadera en u: qué es y para qué sirve

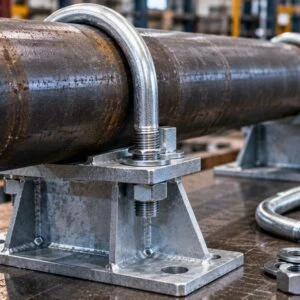

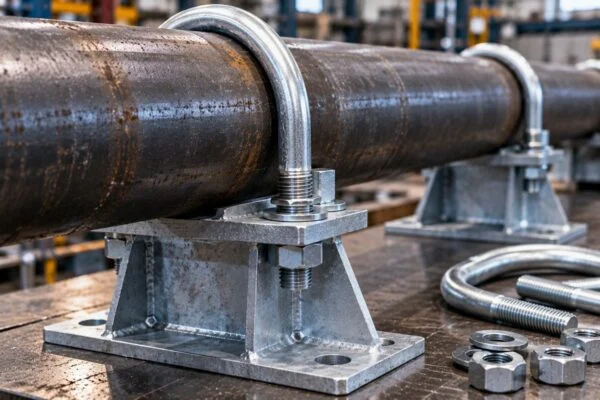

Un soporte con abrazadera en U utiliza un elemento roscado curvo con una base o fijación estructural para retener la tubería en su posición de apoyo. Sus holguras y la disposición de apriete determinan cómo interactúa la tubería con el conjunto de soporte.

Dimensiones principales y ajuste de instalación

Seleccione el perno en U por el diámetro exterior real del tubo, el radio de curvatura, la separación de patas, la rosca y los herrajes. La capacidad publicada por otro fabricante solo se aplica a su conjunto y no se transfiere a una configuración JINYI sin validar. Compare configuraciones relacionadas: abrazadera partida para tuberías, patín de tubería con abrazadera.

Cómo especificar soporte con abrazadera en u

Especifique el diámetro exterior real de la tubería, el margen de revestimiento o aislamiento, el diámetro del perno, la separación entre patas y la longitud de rosca. Identifique si el conjunto es una sujeción, una guía o una restricción fija. Un perno en U no debe seleccionarse solo por el tamaño de tubería.

Ajuste el diámetro exterior real de la tubería, la disposición de contacto y la cota del soporte. Incluya las reacciones verticales, laterales y axiales, el movimiento térmico y cualquier holgura de aislamiento. Una dimensión del componente no establece la capacidad del soporte; las abrazaderas, soldaduras, cimentación y anclajes forman la transmisión completa de la carga.

Datos técnicos de soporte con abrazadera en u

Tamaños y requisitos dimensionales

Utilice la norma indicada para interfaces normalizadas y el plano controlado para dimensiones especiales. Confirme las unidades, las referencias de diámetro, el espesor mínimo acabado y los requisitos de las piezas de conexión. Una dimensión de catálogo no es una tolerancia ni una capacidad universal.

Cuadro de dimensiones y tolerancias

Las tolerancias individuales y los requisitos funcionales prevalecen sobre una nota general. Especifique la norma, la edición y el método de aceptación en el pedido; los datos de otro fabricante no acreditan la capacidad de fabricación de JINYI.

Materiales, inspección y documentación

Compruebe las dimensiones de contacto, la separación de orificios de montaje, el espesor de chapa y los detalles de pernos. Para elementos soldados, especifique los símbolos de soldadura, los procedimientos y el examen. Para soportes atornillados, defina la placa de unión, los elementos de fijación y los requisitos de apriete. Confirme el revestimiento y las superficies accesibles para mantenimiento antes de instalar.

Especifique el grado exacto y el estado de suministro del material conforme al diseño del proyecto. Acuerde la certificación, el acabado y el alcance de inspección para el componente solicitado. Compare configuraciones relacionadas: fabricación de soportes y pasamuros para tuberías.

Orientaciones de instalación y manipulación

Compruebe la separación de orificios de la base y el acceso para arandelas y tuercas. Aplique el método de apriete indicado en el detalle del conjunto. No sujete rígidamente una tubería con movimiento térmico cuando el diseño requiera recorrido o holgura.

Aplicaciones de soporte con abrazadera en u

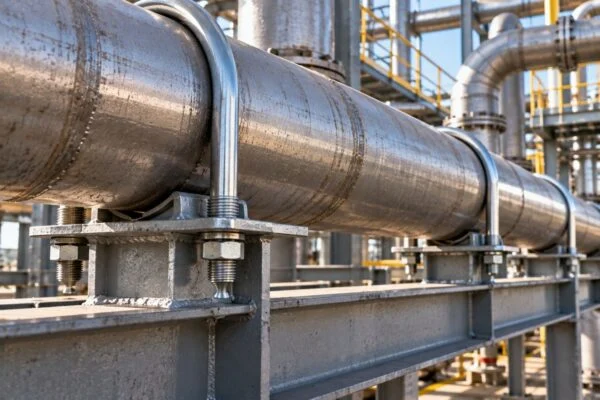

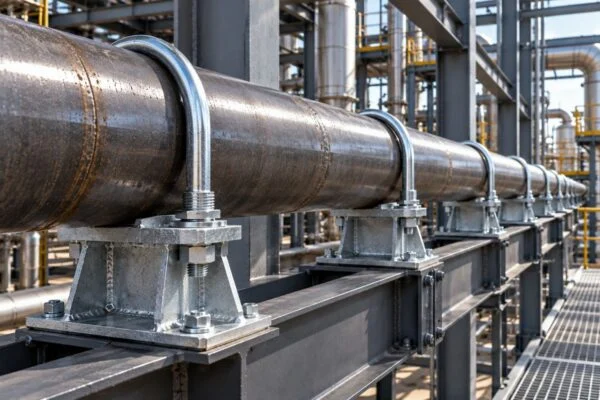

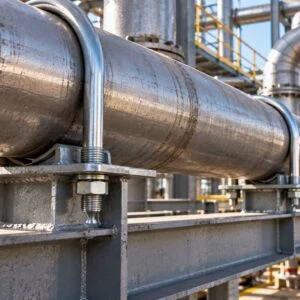

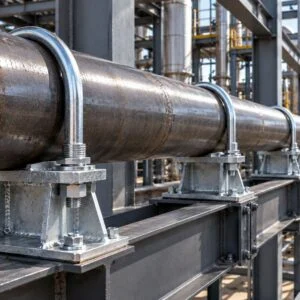

• Estructuras para tuberías. Apoyo o guiado de líneas a cotas definidas por plano.
• Montantes verticales. Transmisión de la reacción de tubería especificada mediante una configuración de apoyo aprobada.
• Mantenimiento de instalaciones. Sustitución de componentes con interfaces de tubería y reacciones de soporte comprobadas.

Cómo pedir soporte con abrazadera en u

Envíe a JINYI la configuración requerida, el material, la cantidad, el destino y el plano controlado. Identifique los cambios dimensionales, los componentes de conexión, las condiciones de servicio y el alcance de inspección. Para repetir un pedido, incluya la revisión aprobada anterior e indique cualquier cambio. El presupuesto final define la geometría suministrada, la documentación, el precio y las condiciones de entrega.

Precios por cantidad y preparación del pedido

Precios orientativos para planificación basados en anuncios públicos de proveedores. Referencia de mercado: US$1.00 por uds. Intervalo publicado: US$0.10–1. Importe superior seleccionado. Pedido mínimo del proveedor: 1000 uds.. Referencia pública del proveedor. El presupuesto final de JINYI confirma el plano, el tamaño, el material, la cantidad, la inspección y la entrega. Los precios de otras familias son comparaciones de mercado y no ofertas para una configuración idéntica.

Referencias técnicas y de precios

Referencia pública del proveedor; Referencia pública del proveedor. Las fuentes describen la geometría o el método de selección. Sus certificaciones, capacidades nominales y medios de fabricación pertenecen a las organizaciones citadas.

Otros productos JINYI para comparar

Revise catálogo de soportes y colgadores para tuberías para consultar componentes adyacentes, opciones de conexión y otras formas de producto.

Solicite a JINYI un presupuesto de soporte con abrazadera en u con el plano, el material y la cantidad requeridos para su proyecto.

Soporte con abrazadera en U: lista de selección y presupuesto

El perno en U rodea la tubería y se fija a la estructura de soporte. Especifique la rosca, la longitud de las patas, la interfaz de base y la restricción requerida, sin presuponer que sustituye a un patín deslizante. Utilice la fotografía para identificar la configuración del producto y el plano controlado para definir el suministro. Los componentes de aspecto similar pueden tener extremos, vías de transmisión de cargas o requisitos de mantenimiento diferentes.

Soporte con abrazadera en U: dimensiones y tolerancias

La primera comparación para este soporte con abrazadera en U es la separación entre pernos y el diámetro de tubería. Marque en el plano de consulta las dimensiones que determinan el acoplamiento, la alineación y el espacio de instalación. Indique las unidades de cada valor y la referencia desde la que se mide. Si una dimensión es crítica, especifique su tolerancia individual y el método de medición, en lugar de basarse en una nota de tolerancia general.

Seleccione el perno en U por el diámetro exterior real del tubo, el radio de curvatura, la separación de patas, la rosca y los herrajes. La capacidad publicada por otro fabricante solo se aplica a su conjunto y no se transfiere a una configuración JINYI sin validar. Utilice la norma indicada para interfaces normalizadas y el plano controlado para dimensiones especiales. Confirme las unidades, las referencias de diámetro, el espesor mínimo acabado y los requisitos de las piezas de conexión. Una dimensión de catálogo no es una tolerancia ni una capacidad universal.

Prepare la información del material y de las interfaces

Para solicitar información sobre soporte con abrazadera en u, identifique la designación del material requerido y su estado de suministro. Describa los componentes de conexión, el método de fijación y el entorno. Incluya la temperatura de servicio y cualquier presión, movimiento o carga estructural pertinente. Estos datos deben describir la instalación real, incluidos los cambios entre funcionamiento normal, puesta en marcha y mantenimiento, cuando proceda.

Especifique los revestimientos, el acabado superficial y el marcado por separado del material base. Si se necesita trazabilidad, identifique el registro requerido y cómo debe vincularse al componente entregado. Acuerde si la inspección abarca dimensiones, documentación de materiales, soldaduras o ensayos funcionales; son comprobaciones distintas con criterios de aceptación diferentes.

Presupuesto de soporte con abrazadera en u a medida

Adjunte la última revisión del plano, la cantidad requerida y el destino de entrega al contactar con JINYI. Destaque las diferencias respecto a la configuración ilustrada, incluidos los cambios de dimensiones, conexiones, acabado y embalaje. Para repetir pedidos, haga referencia a la configuración aprobada y enumere los cambios expresamente, de modo que no se dé por vigente un plano anterior.

Compare presupuestos con la misma geometría, grado, estado de suministro, unidad e inspección. Una pieza, un segmento y un conjunto completo son unidades diferentes. Los descuentos por cantidad y las condiciones de entrega se confirman en el presupuesto.

Compare configuraciones de componentes relacionados

Evalúe este perno en U según la separación real entre pernos, el diámetro de tubería y la configuración de soporte requerida. Las fotografías siguientes muestran otros productos JINYI para su comparación. Cada uno tiene su propia página técnica; no son imágenes adicionales de la galería de soporte con abrazadera en u.

Productos JINYI relacionados: otras configuraciones para comparar

Foto	Producto relacionado	Detalle de selección
	Abrazadera partida para tuberías	Rango de sujeción y rosca de la orejeta. Compare este producto independiente cuando el plano requiera su configuración específica.
	Abrazadera para tubería vertical	Diámetro de tubería y disposición de apoyo. Compare este producto independiente cuando el plano requiera su configuración específica.
	Soporte de cuna para tuberías	Curvatura y cota de la silla. Compare este producto independiente cuando el plano requiera su configuración específica.

Preguntas que debe resolver antes de realizar el pedido

¿Qué dimensiones deben comprobarse primero?

Empiece por la separación entre pernos, el diámetro de tubería y los detalles de unión o montaje. Compare las designaciones nominales con las dimensiones medidas y revise después el espacio de instalación. Las fotografías ayudan a identificar la forma; el plano proporciona la base dimensional para la aceptación.

¿Qué debe incluir el presupuesto?

El presupuesto de soporte con abrazadera en u debe identificar la configuración, la revisión del plano, el material, la cantidad, la base del precio y los registros de inspección acordados. Conserve estos datos junto con el pedido aprobado para que la inspección de recepción pueda comparar el producto entregado con el componente especificado.

Referencia terminológica independiente

Familias de selección de soportes para tuberías LISEGA proporciona una referencia independiente para la terminología de los componentes. Utilice la norma y la edición especificadas cuando el proyecto lo requiera. Este enlace no acredita certificación de JINYI, homologación del producto ni intercambiabilidad con otro fabricante.

Esp.

Criterio de selección

Grado

Requisito de material

US$1.00

Precio unitario orientativo

3

Tramos de cantidad

• Forma del producto — Según plano
• Criterio de selección — Seleccione el perno en U por el diámetro exterior real del tubo, el radio de curvatura, la separación de patas, la rosca y los herrajes. La capacidad publicada por otro fabricante solo se aplica a su conjunto y no se transfiere a una configuración JINYI sin validar.
• Alcance del presupuesto — Material, revisión del plano, cantidad, inspección y entrega
