Nối rãnh · cơ khí · nối ren
Đầu nối ống và khớp nối
Đầu nối cho kết nối rãnh, ren và sửa chữa, lựa chọn theo đường kính ống thực tế, tính tương thích của gioăng và điều kiện vận hành.
Cơ sở yêu cầu kỹ thuật
Xác nhận bản vẽ và yêu cầu áp dụng
Phạm vi kiểm tra
Theo đơn hàng đã phê duyệt
Danh mục Đầu nối và khớp nối ống Nối rãnh · cơ khí · nối ren Đo ống thực tế
OD
Thông tin yêu cầu kỹ thuật
Nêu lưu chất và nhiệt độ
Lưu chất
Thông tin yêu cầu kỹ thuật
Về dòng sản phẩm này
Xác định kết nối trước khi chọn khớp nối
Đầu nối liên kết các đoạn ống thẳng, tạo nhánh và tạo giao diện tháo rời với van hoặc thiết bị. JINYIcung cấp các dòng sản phẩm gồm khớp nối rãnh, cút và tê nối rãnh, đầu chuyển mặt bích, khớp nối sửa chữa và rắc co ren. Việc lựa chọn bắt đầu từ đường kính ngoài thực tế và chuẩn bị đầu ống, sau đó là áp suất, nhiệt độ, lưu chất và yêu cầu giữ chống tuột. Kích thước danh nghĩa không đủ để xác định tương thích. Dùng danh mục này để so sánh hệ kết nối; xem trang sản phẩm riêng để biết cấu hình, bảng kích thước và thông tin báo giá.
- Đo đường kính ngoài thực tế theo milimét, kể cả độ ôvan và tình trạng lớp phủ tại vùng làm kín. DN và NPS là ký hiệu danh nghĩa, không phải số đo trực tiếp đường kính ngoài.
- Với khớp nối rãnh, xác định hệ rãnh, phương pháp cán hoặc cắt, đường kính và chiều rộng rãnh, bề mặt tựa gioăng và độ loe đầu ống cho phép.
- Chọn rõ loại cứng hay mềm. Khớp nối mềm chỉ cho phép chuyển vị và góc lệch được tài liệu xác nhận; không phải khớp giãn nở dùng cho mọi trường hợp.
- Chọn hợp chất gioăng theo đầy đủ thành phần lưu chất và dải nhiệt độ. Bao gồm hóa chất vệ sinh, nhiễm dầu và yêu cầu chứng nhận dùng cho nước uống nếu có.
- Đối với khớp nối sửa chữa ống, nêu chiều dài khuyết tật, vật liệu ống, dải đường kính ngoài đo được, chiều dài thẳng khả dụng và yêu cầu giữ chống tuột dọc trục.

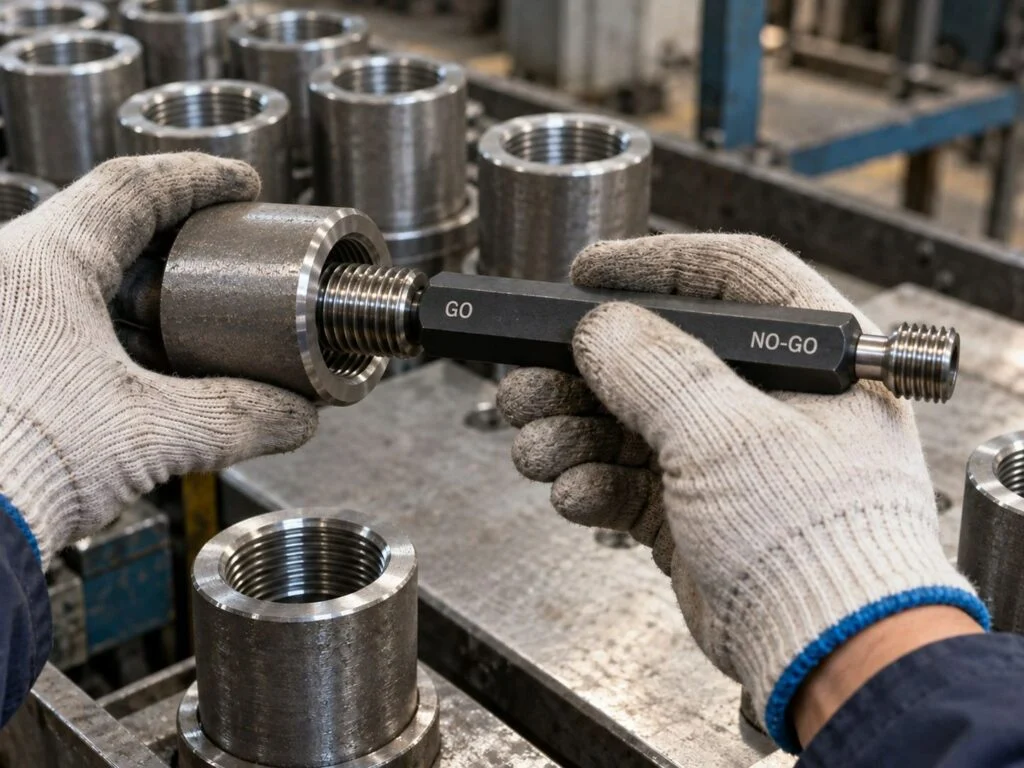

- Đối với rắc co ren, xác định NPT hoặc tiêu chuẩn BSP chính xác. Kích thước danh nghĩa tương tự không làm ren côn và ren thẳng có thể thay thế nhau.
Đầu nối và khớp nối ống nổi bật
Đầu nối và khớp nối chọn lọc cho dự án. So sánh kết nối, lắp đặt và thông số, rồi yêu cầu báo giá cấu hình cần dùng.
Xem toàn bộ danh mụcKhớp nối rãnh nối hai đầu ống có rãnh tương thích bằng gioăng và vỏ bắt bu lông. Nêu kích thước, vật liệu và điều kiện…
Khớp nối rãnh
Xem chi tiếtKhớp nối sửa chữa bao quanh vùng ống xác định bằng vỏ bắt bu lông và lớp lót làm kín. Nêu kích thước, vật liệu và…
Khớp nối sửa chữa ống
Xem chi tiếtĐầu chuyển rãnh sang mặt bích nối đầu ống rãnh với giao diện mặt bích bắt bu lông. Nêu kích thước, vật liệu và điều kiện…
Đầu chuyển rãnh sang mặt bích
Xem chi tiếtTê đều rãnh tạo nút ba hướng với cỡ kết nối danh nghĩa bằng nhau ở nhánh chính và nhánh rẽ. Nêu kích thước, vật liệu…
Tê đều nối rãnh
Xem chi tiết
Co rãnh 90 độ đổi hướng tuyến ống rãnh tương thích qua phụ kiện góc vuông. Nêu kích thước, vật liệu và điều kiện làm việc…
Cút rãnh 90 độ
Xem chi tiết

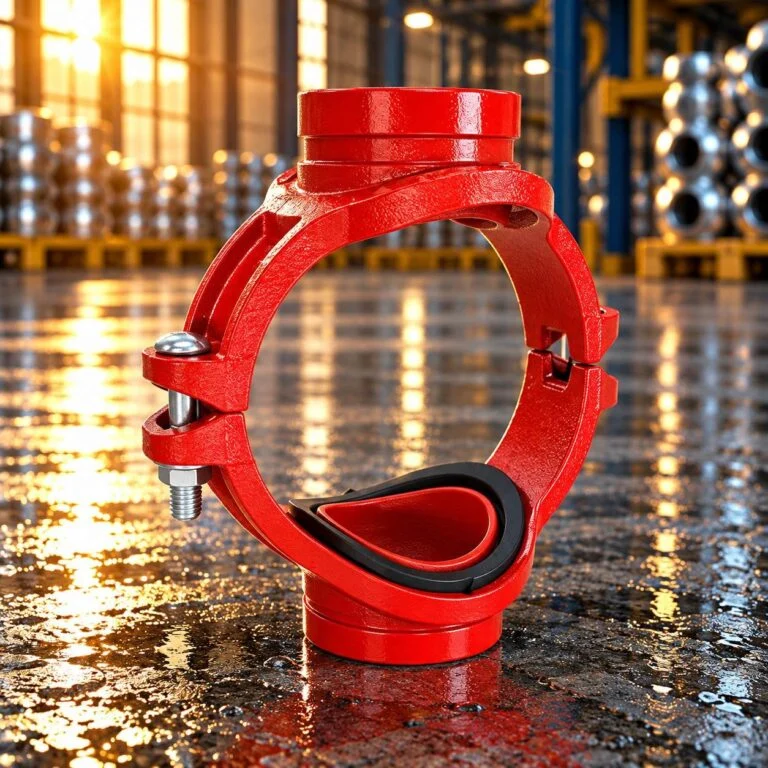

Đầu nhánh tê cơ khí tạo đầu ra nhánh bằng thân hai mảnh lắp quanh ống chính quy định. Nêu kích thước, vật liệu và điều…
Đai khởi thủy cơ khí
Xem chi tiếtDanh mục đầu nối và khớp nối ống
Khám phá 13 sản phẩm trong danh mục này. Tìm kiếm trong dòng sản phẩm hoặc so sánh các tùy chọn hỏi hàng. Vật liệu, kích thước và cấp thông số cuối cùng được xác nhận theo sản phẩm đã chọn và yêu cầu của bạn.
Hiển thị 1–13 trên 13 sản phẩm

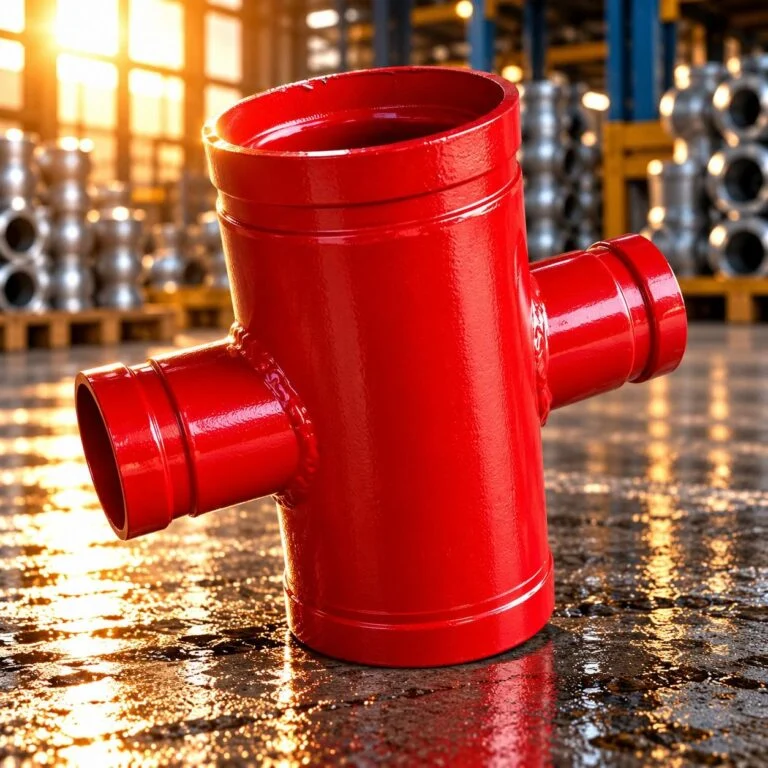

Chữ thập nối rãnh tạo điểm nối bốn hướng với nhánh chính và các nhánh đối diện. Nêu kích thước, vật liệu và điều kiện làm…
Chữ thập nối rãnh
Xem chi tiết

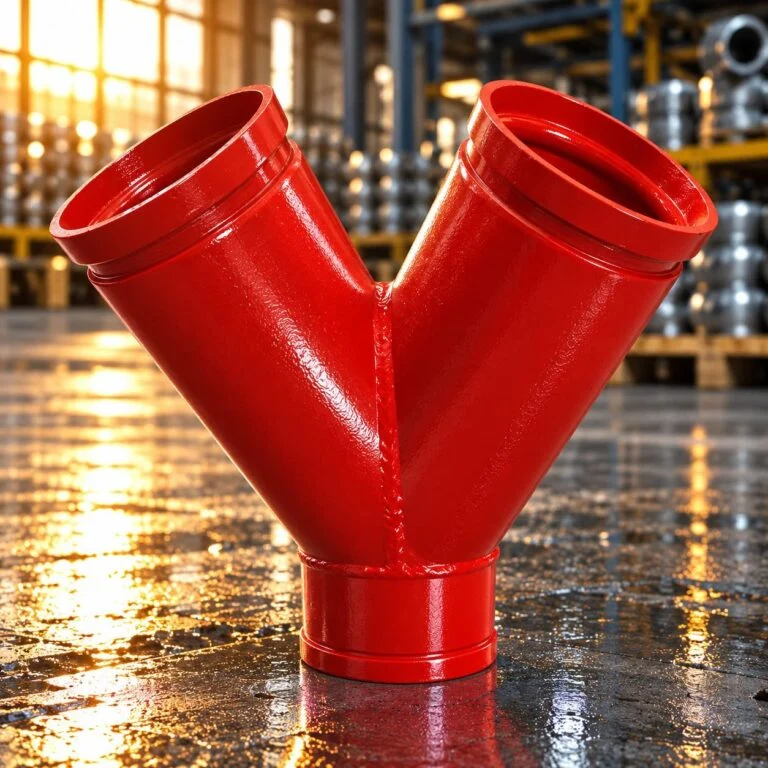

Chữ Y nối rãnh tạo bố trí nhánh hình Y cho tuyến ống đã xác định. Nêu kích thước, vật liệu và điều kiện làm việc…
Chữ Y nối rãnh
Xem chi tiết

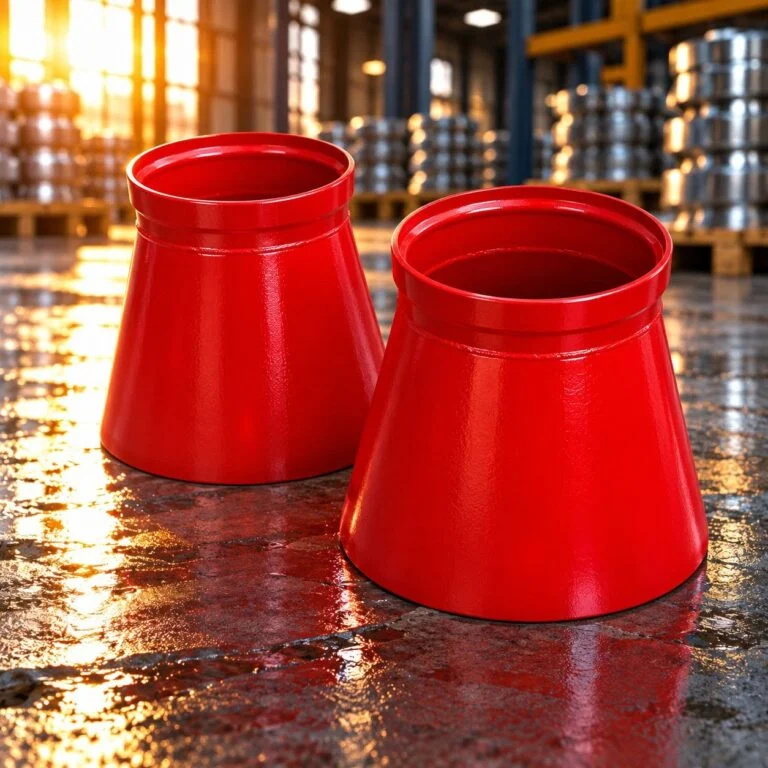

Côn thu nối rãnh chuyển tiếp giữa hai kích thước nối rãnh quy định. Nêu kích thước, vật liệu và điều kiện làm việc để nhận…
Côn thu nối rãnh
Xem chi tiết

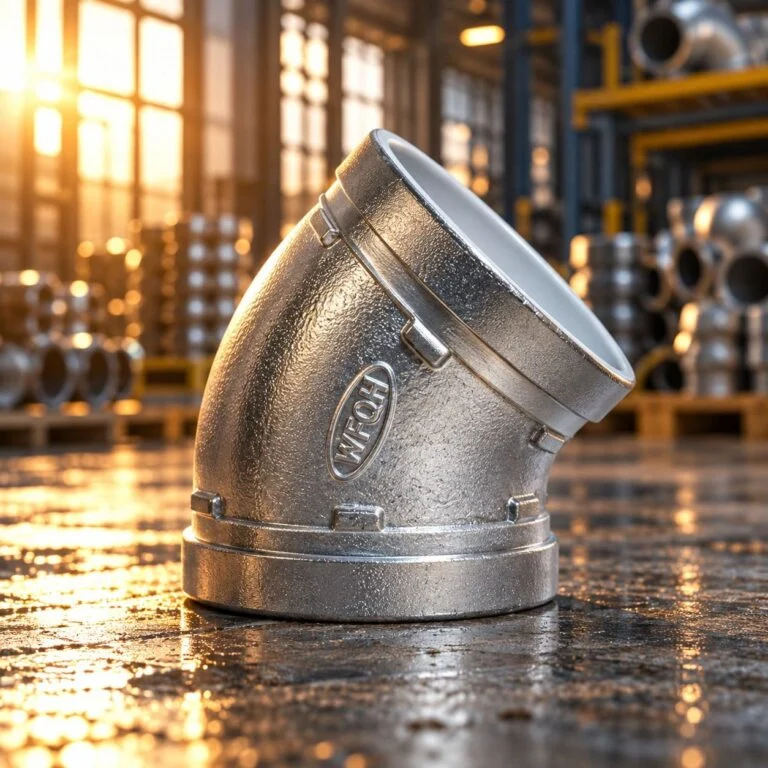

Cút rãnh 45 độ tạo góc đổi hướng 45 độ trong hệ ống rãnh đã xác định. Nêu kích thước, vật liệu và điều kiện làm…
Cút rãnh 45 độ

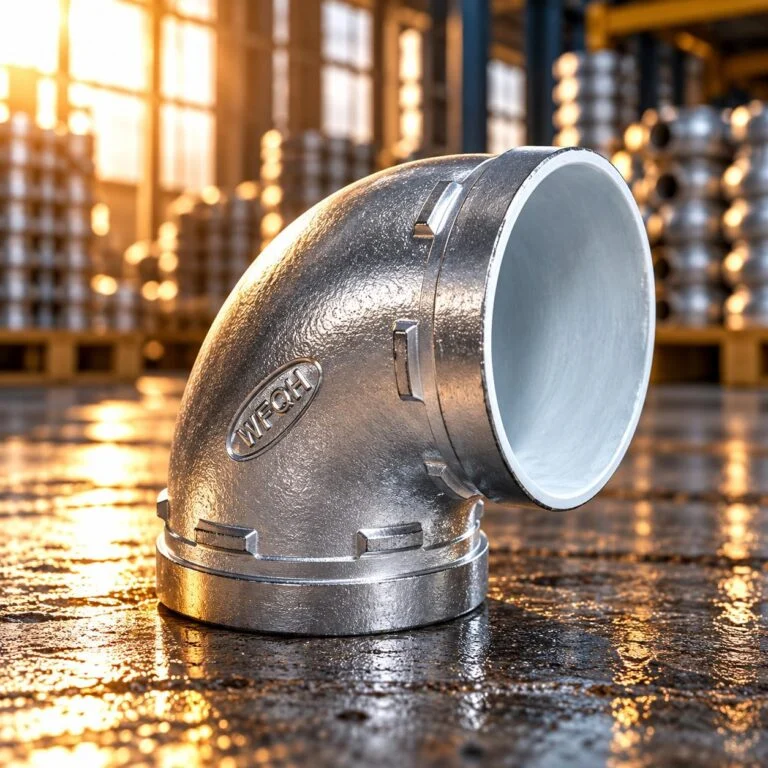

Xem chi tiếtCo rãnh 90 độ đổi hướng tuyến ống rãnh tương thích qua phụ kiện góc vuông. Nêu kích thước, vật liệu và điều kiện làm việc…
Cút rãnh 90 độ

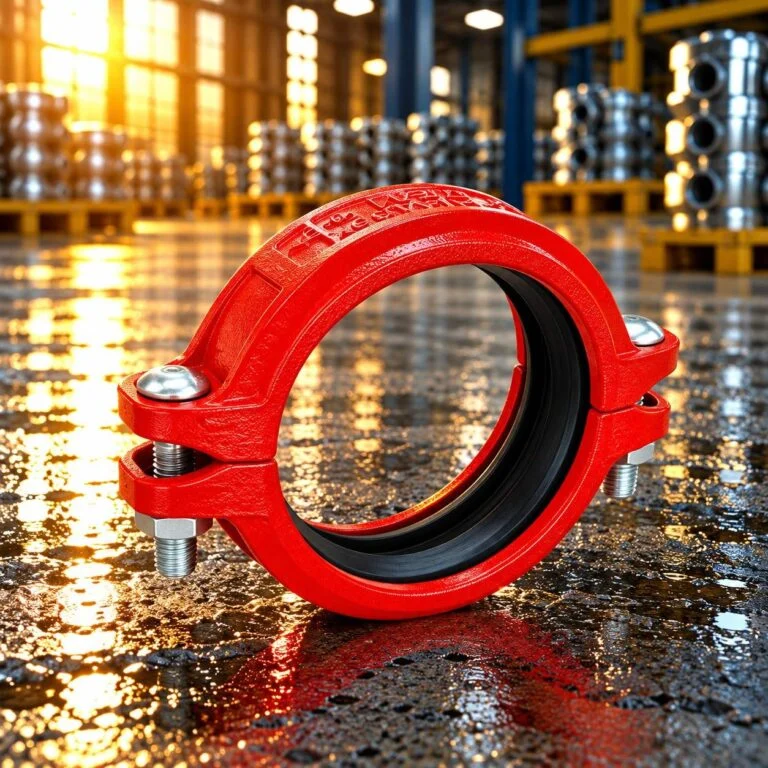

Xem chi tiếtKhớp nối rãnh nối hai đầu ống có rãnh tương thích bằng gioăng và vỏ bắt bu lông. Nêu kích thước, vật liệu và điều kiện…
Khớp nối rãnh

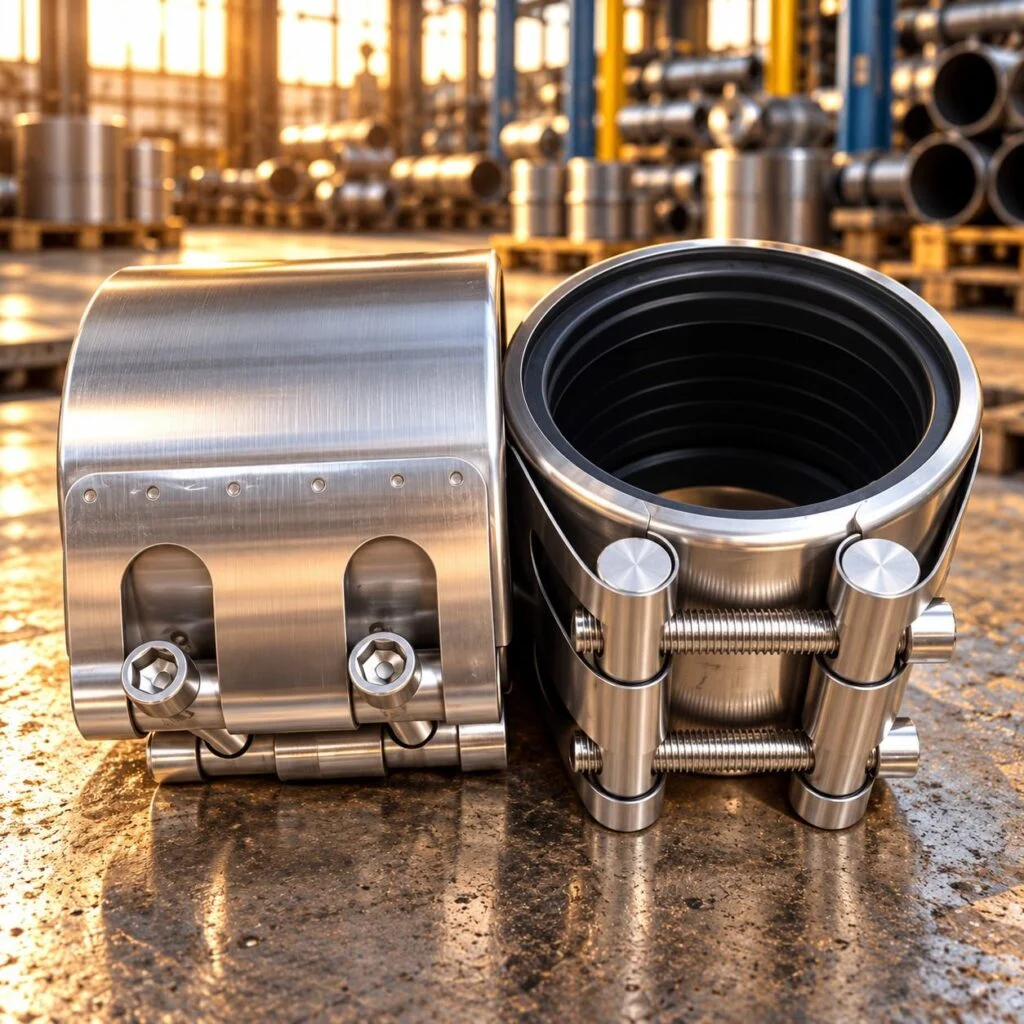

Xem chi tiếtKhớp nối sửa chữa bao quanh vùng ống xác định bằng vỏ bắt bu lông và lớp lót làm kín. Nêu kích thước, vật liệu và…
Khớp nối sửa chữa ống
Xem chi tiết

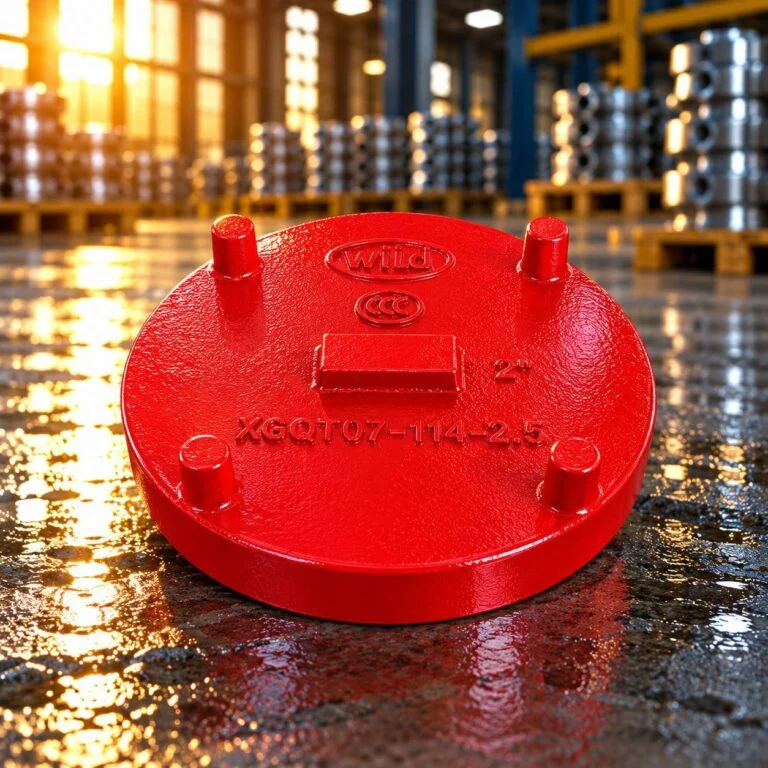

Nắp bịt nối rãnh đóng kín đầu đường ống rãnh tương thích bằng nắp đặc. Nêu kích thước, vật liệu và điều kiện làm việc để…
Nắp bịt nối rãnh
Xem chi tiết

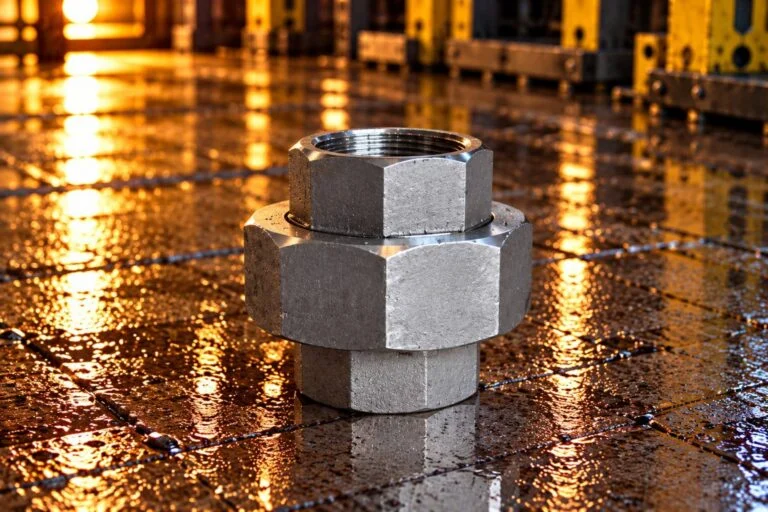

Rắc co ren tạo mối nối tháo rời giữa hai đầu ống ren quy định. Nêu kích thước, vật liệu và điều kiện làm việc để…
Rắc co ren
Xem chi tiết

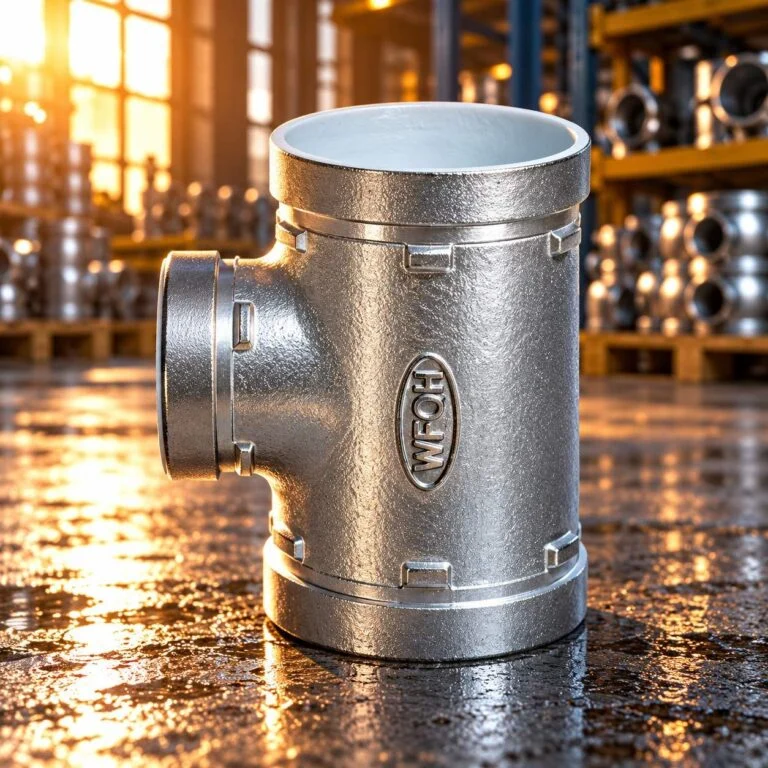

Tê giảm rãnh nối nhánh nhỏ với tuyến chính của hệ ống rãnh tương thích. Nêu kích thước, vật liệu và điều kiện làm việc để…
Tê giảm nối rãnh

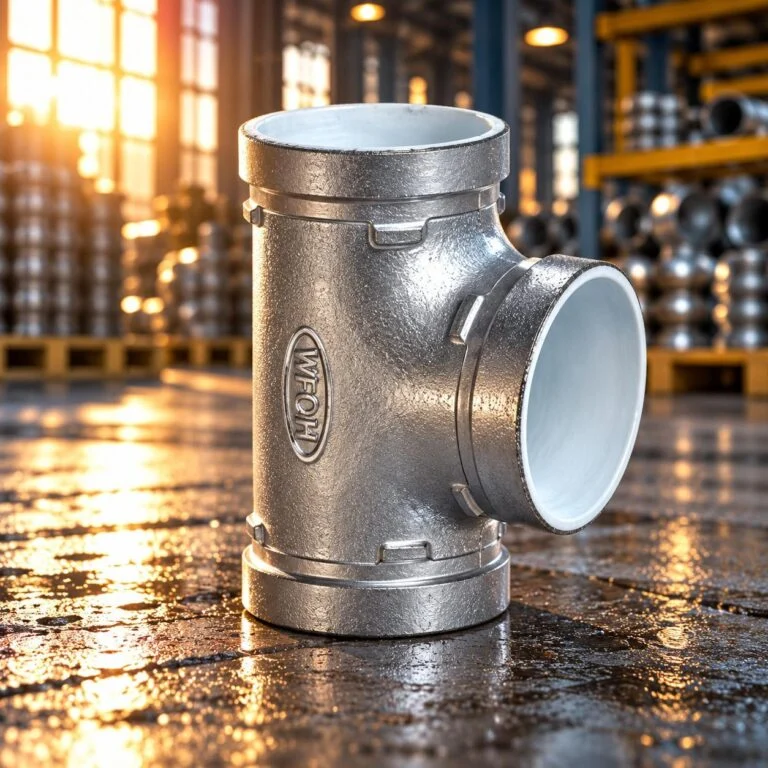

Xem chi tiếtTê đều rãnh tạo nút ba hướng với cỡ kết nối danh nghĩa bằng nhau ở nhánh chính và nhánh rẽ. Nêu kích thước, vật liệu…
Tê đều nối rãnh
Xem chi tiếtĐầu nhánh tê cơ khí tạo đầu ra nhánh bằng thân hai mảnh lắp quanh ống chính quy định. Nêu kích thước, vật liệu và điều…
Đai khởi thủy cơ khí

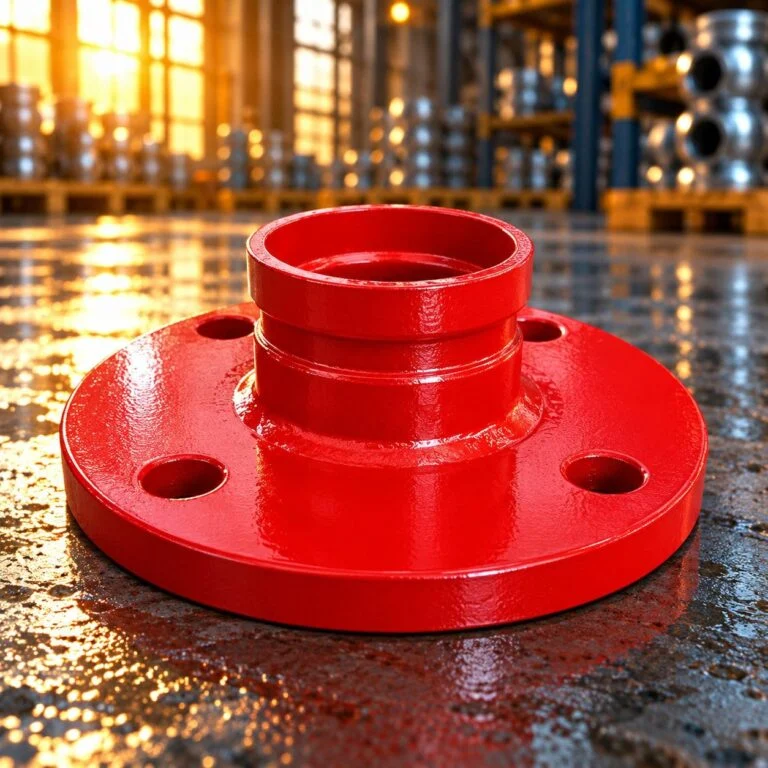

Xem chi tiếtĐầu chuyển rãnh sang mặt bích nối đầu ống rãnh với giao diện mặt bích bắt bu lông. Nêu kích thước, vật liệu và điều kiện…
Đầu chuyển rãnh sang mặt bích
Xem chi tiếtKhả năng của sản phẩm
Hình học kết nối và kiểm soát làm kín
Đầu nối rãnh cho đường ống công nghiệp cần bản vẽ giao diện đã thống nhất trước khi chấp nhận thông số áp suất hoặc chuyển vị. Gờ vỏ, rãnh ống và bề mặt tựa gioăng tạo thành một hệ kết nối. Ống nối sửa chữa có hình học làm kín khác và có thể cần cơ cấu giữ riêng. Khớp nối cơ khí cho đường nước còn phải xét xung áp, chôn ngầm, chống ăn mòn và không gian siết bu lông. Cung cấp chi tiết hai đầu ống để kiểm tra cả cụm kết nối đề xuất.
- Chuyển vị: cứng hoặc linh hoạt theo định mức
- Gioăng: hợp chất + nhiệt độ
- Áp suất: làm việc + xung áp + chân không
- Cơ cấu giữ: nêu lực dọc trục
Yêu cầu kỹ thuật
Cơ sở lắp ghép
OD
Đo ống thực tế
Lựa chọn gioăng
Lưu chất
Nêu lưu chất và nhiệt độ
Bốn kiểm tra trước khi chọn đầu nối ống
Dùng các kiểm tra này để xác định cụm đầu nối trước khi so sánh giá. Ghi nhận lựa chọn theo phiên bản bản vẽ và yêu cầu xác nhận giới hạn của mẫu đề xuất.
- Xác định giao diện kết nối Ghi đường kính ngoài thực tế, chiều dày thành, tình trạng đầu ống và kiểu nối rãnh, đầu trơn hoặc ren cần dùng.
- Xác định điều kiện làm kín Liệt kê lưu chất, nồng độ, nhiệt độ vận hành và thiết kế, áp suất làm việc, xung áp và điều kiện chân không.
- Kiểm tra chuyển vị và cơ cấu giữ Cung cấp lực dọc trục, độ lệch cho phép, khoảng cách giá đỡ và lún hoặc chuyển vị nhiệt tại mối nối.
- Thống nhất chi tiết lắp ráp Xác nhận mã thân, gioăng và bu lông, lớp phủ, hướng dẫn siết và hồ sơ kiểm tra.
Cần thống nhất kích thước và điều kiện vận hành trước khi đặt hàng.

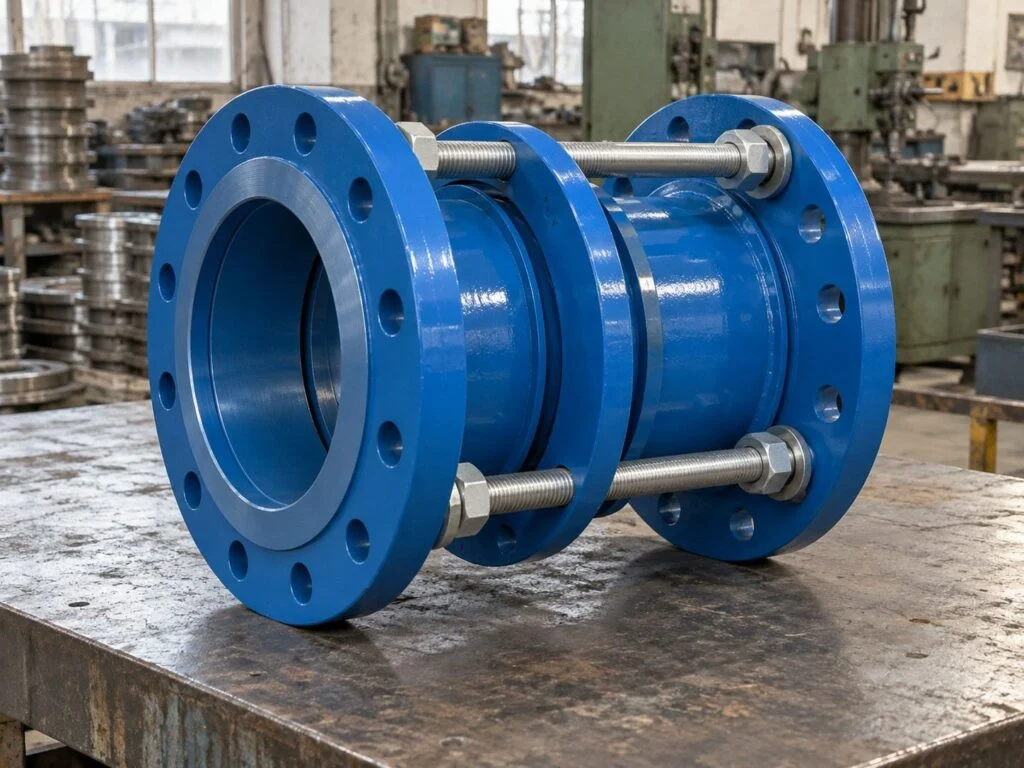

Khớp nối cơ khí cho đường ống nước
Đối với đầu nối, gửi vật liệu ống, đường kính ngoài thực tế, chiều dày thành, kiểu kết nối, lưu chất, áp suất và nhiệt độ. Bổ sung bản vẽ rãnh hoặc mặt bích, chuyển vị, yêu cầu giữ và số lượng để báo giá xác định đầy đủ tổ hợp thân, gioăng và bu lông.
- Đường ống hiện hữu Phiếu đo hiện trường cần có đường kính ngoài tại nhiều vị trí, hư hỏng bề mặt và chiều dài thẳng còn lại để làm kín.
- Kết nối nhánh Nêu kích thước ống chính và nhánh, hướng cửa ra, kích thước khoét lỗ nếu áp dụng và yêu cầu đỡ nhánh.

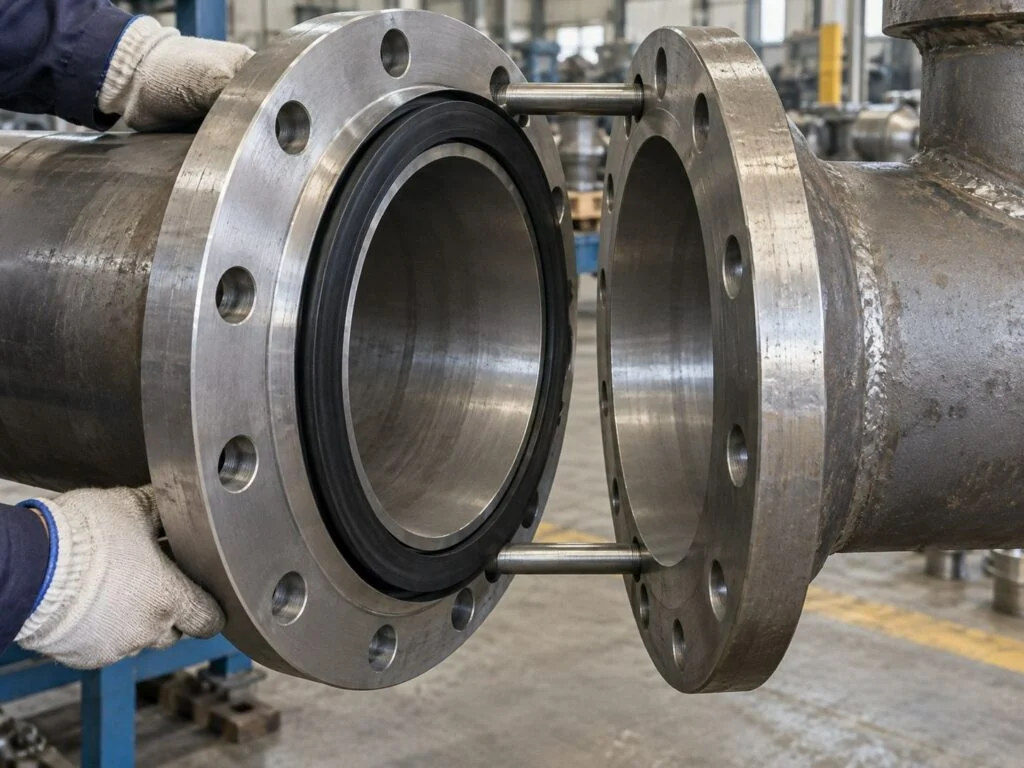

- Giao diện kết nối van Với đầu chuyển mặt bích, cung cấp tiêu chuẩn mặt bích, kích thước danh nghĩa, cấp áp suất, bề mặt làm kín và bố trí lỗ bu lông.
- Hồ sơ mua sắm Nêu số lượng theo kiểu kết nối, nhu cầu gioăng dự phòng, trình tự lắp đặt và địa điểm giao hàng.
Gửi kèm bản vẽ và danh mục hạng mục trong yêu cầu.

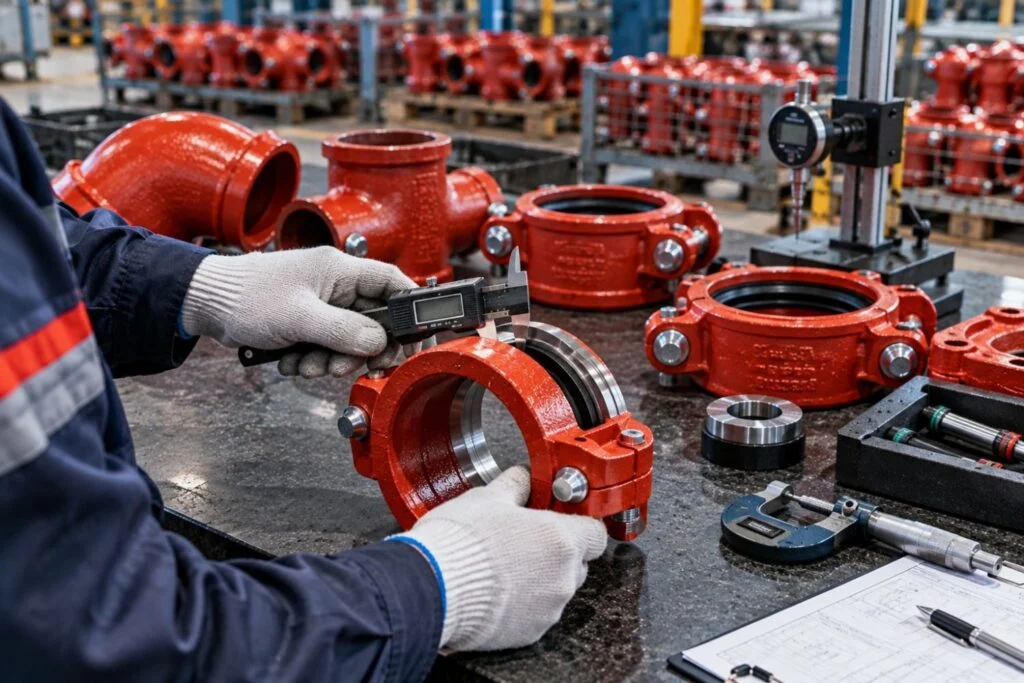

Yêu cầu kiểm tra đầu nối ống
Kế hoạch kiểm tra đầu nối phải xác minh kích thước quyết định độ lắp ghép và vật liệu quyết định khả năng làm kín. Quy định tiêu chí chấp nhận trong đơn hàng; cấp áp suất của một tổ hợp thân, gioăng và ống không tự động áp dụng cho tổ hợp khác.
Danh sách kiểm tra
Quy định trong đơn hàng- Đo đầu ốngĐường kính ngoài, độ ôvan, hình học rãnh và tình trạng bề mặt tựa gioăng.
- Thân và chi tiết siếtNhận dạng vật đúc hoặc chi tiết chế tạo, biên dạng gờ, cỡ bu lông và đai ốc phù hợp.
- Nhận dạng vật liệu đàn hồiHợp chất, kích thước và tài liệu xác nhận tương thích với lưu chất đã nêu.
- Độ lắp ghép và lắp đặtKhe hở đầu ống, vị trí vỏ và phương pháp siết theo hướng dẫn mẫu đã chọn.
- Phạm vi thử nghiệmThống nhất thử kín hoặc thử áp và điểm chứng kiến của bên thứ ba trước khi cung ứng.
Hồ sơ đơn hàng
Phạm vi cần xác nhận- Bản vẽ đã duyệtKích thước, phiên bản và tiêu chí nghiệm thu
- Hồ sơ vật liệuQuy định truy xuất và loại tài liệu
- Báo cáo kiểm traThống nhất hạng mục đo và phạm vi thử
- Phê duyệt dự ánXác nhận chứng chỉ cần thiết trước khi đặt hàng
Chất lượng
Kiểm tra · đo lường
Tiêu chuẩn · tài liệu
Điểm rà soát
Kiểm soát tài liệu
Sáu bước lập kế hoạch kiểm tra
Danh sách kiểm tra đơn đặt hàng- 1
Rà soát bản vẽ
Xác nhận yêu cầu kỹ thuật, phiên bản và cấu hình đầu nối đã chọn.
- 2
Đo đầu ống
Đường kính ngoài, độ ôvan, hình học rãnh và tình trạng bề mặt tựa gioăng.
- 3
Thân và chi tiết siết
Nhận dạng vật đúc hoặc chi tiết chế tạo, biên dạng gờ, cỡ bu lông và đai ốc phù hợp.
- 4
Nhận dạng vật liệu đàn hồi
Hợp chất, kích thước và tài liệu xác nhận tương thích với lưu chất đã nêu.
- 5
Độ lắp ghép và lắp đặt
Khe hở đầu ống, vị trí vỏ và phương pháp siết theo hướng dẫn mẫu đã chọn.
- 6
Phạm vi thử nghiệm
Thống nhất thử kín hoặc thử áp và điểm chứng kiến của bên thứ ba trước khi cung ứng.
Ứng dụng và ưu tiên kỹ thuật
Các bối cảnh ứng dụng phổ biến của đầu nối ống. Mỗi lắp đặt cần lựa chọn theo điều kiện riêng; nội dung dưới đây nêu ưu tiên kỹ thuật, không phải dự án khách hàng hay phê duyệt sản phẩm.
Lựa chọn kỹ thuật và câu hỏi thường gặp
Nguyên lý kết nối rãnh
Đọc phạm vi tài liệu
Xác nhận khả năng áp dụng cho thiết kế đã chọnKhớp nối cứng và mềm
Đọc phạm vi tài liệu
Xác nhận khả năng áp dụng cho thiết kế đã chọnHỗ trợ kỹ thuật JINYI
Đọc phạm vi tài liệu
Xác nhận khả năng áp dụng cho thiết kế đã chọn
Bảng kích thước
Ghi các mục này trên bản vẽ hoặc danh mục hạng mục. Mỗi báo giá đầu nối phải xác định cấu hình đề xuất và mọi khác biệt so với giao diện quy định.
Trao đổi yêu cầu kỹ thuật
Vận hành và lắp đặt
Đưa các điều kiện này vào yêu cầu đầu nối. Nên so sánh mức đáp ứng kỹ thuật, phạm vi kiểm tra và yêu cầu lắp đặt trước khi so sánh đơn giá.
Trao đổi yêu cầu kỹ thuậtCâu hỏi lựa chọn
Khớp nối rãnh có thay được ống nối sửa chữa không?
Không thể chỉ dựa vào kích thước. Khớp nối rãnh cần hai đầu được gia công tương thích; ống nối sửa chữa làm kín một chiều dài xác định của ống hiện hữu. Chọn theo tình trạng ống thực tế và yêu cầu giữ dọc trục.
Khớp nối mềm có cho phép chuyển vị không giới hạn không?
Không. Cần lấy giới hạn dọc trục và góc của khớp nối đã chọn. Phải kiểm tra đồng thời chuyển vị nhiệt, lún, lực đẩy do áp suất cùng neo và giá đỡ.
Cần hỗ trợ bản vẽ cụ thể? Hãy nêu điều kiện vận hành trong yêu cầu.
Trao đổi yêu cầu kỹ thuậtCâu hỏi lắp đặt
Thông tin nào giúp tránh chọn sai gioăng?
Nêu tên lưu chất, nồng độ, giới hạn nhiệt độ và quy trình vệ sinh. Mô tả gioăng chỉ là «cao su» chưa đủ để lựa chọn đáng tin cậy.
Nối ống khác vật liệu như thế nào?
Cung cấp đường kính ngoài thực tế, vật liệu, độ cứng và chuẩn bị đầu của từng ống. Khớp nối đề xuất phải phù hợp rõ ràng với cả hai đầu và đáp ứng yêu cầu giữ, chống ăn mòn của dự án.
Cần hỗ trợ bản vẽ cụ thể? Hãy nêu điều kiện vận hành trong yêu cầu.
Trao đổi yêu cầu kỹ thuậtSản phẩm liên quan cho cụm lắp ráp
Khám phá sản phẩm bổ sung từ các danh mục JINYI khác. Đối chiếu kích thước và yêu cầu kết nối của từng sản phẩm với bản vẽ lắp ráp.
Xem toàn bộ danh mục
- Kích thước danh nghĩa
- 4 in / DN100
- Ký hiệu áp suất
- Class 150
- Đường kính ngoài
- 228,6 mm
- Chiều dày mặt bích
- 22,35 mm

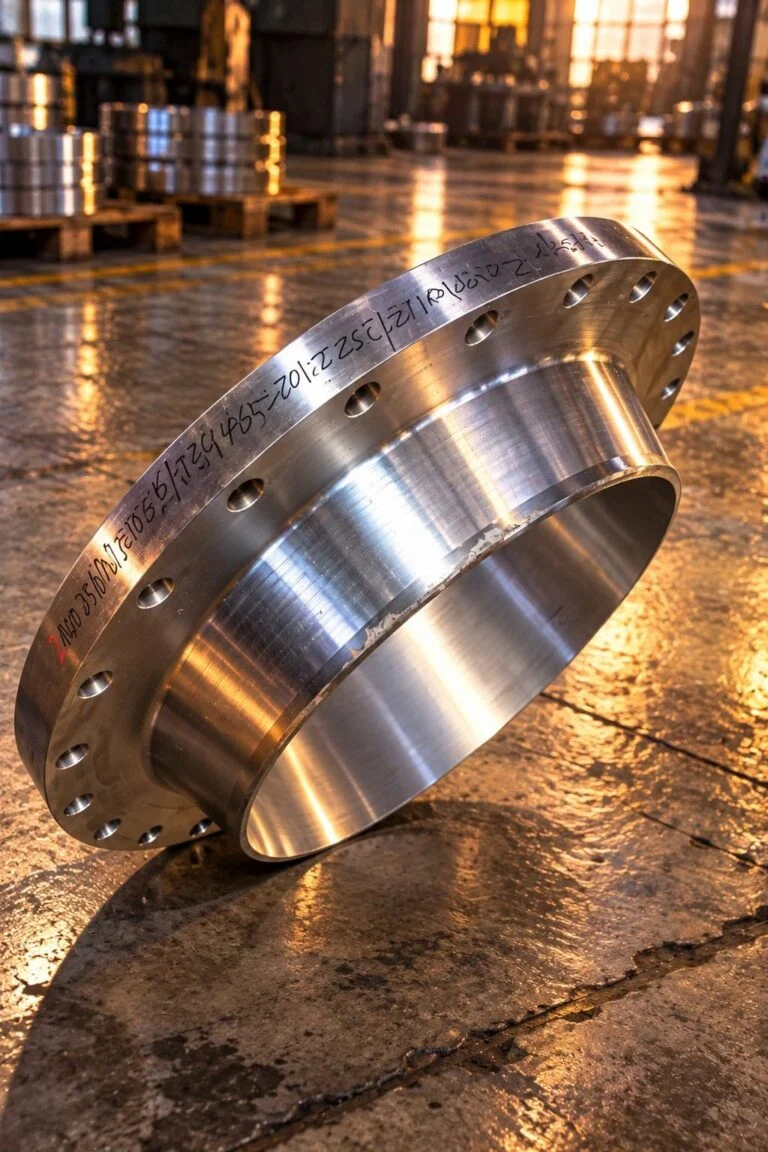

Mặt bích cổ hàn
Xem chi tiết
- Kích thước danh nghĩa
- DN100 / 4 in
- Chiều dài giữa hai mặt
- 150 mm
- Giãn dọc trục
- 10 mm
- Nén dọc trục
- 19 mm
Khớp giãn nở cao su
Xem chi tiết
- Kích thước ống danh nghĩa
- 4 in
- Chiều cao giá đỡ H
- 101,6 mm
- Chiều dài giá đỡ L
- 304,8 mm
- Chuyển vị dọc trục cho phép
- 101,6 mm
Gối đỡ ống cách nhiệt
Xem chi tiết
- Kích thước danh nghĩa
- 4 in / DN100
- Đường kính ngoài của ống
- 114,3 mm
- Góc uốn
- 90°
- Bán kính đường tâm
- 152,4 mm

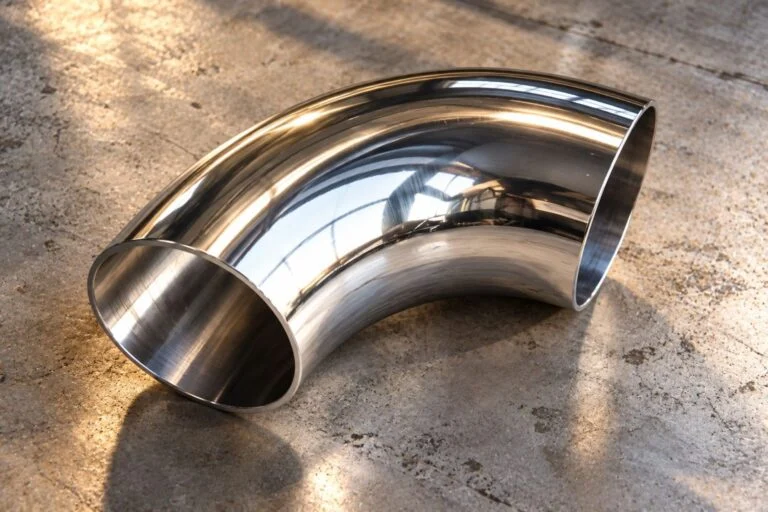

Cút ống 90 độ
Xem chi tiếtYêu cầu báo giá đầu nối ống
Đối với đầu nối, gửi vật liệu ống, đường kính ngoài thực tế, chiều dày thành, kiểu kết nối, lưu chất, áp suất và nhiệt độ. Bổ sung bản vẽ rãnh hoặc mặt bích, chuyển vị, yêu cầu giữ và số lượng để báo giá xác định đầy đủ tổ hợp thân, gioăng và bu lông.
Đính kèm bản vẽ đã duyệt, danh mục hạng mục và điều kiện vận hành. Nêu tài liệu bắt buộc, điểm dừng kiểm tra và yêu cầu giao hàng khi xin báo giá.
- Rà soát theo bản vẽ
- Lựa chọn theo điều kiện vận hành
- Phạm vi kiểm tra đã thống nhất
