Miệng hút loe tổng quan kỹ thuật.

Miệng hút loe từ JINYI được trình bày với cấu hình DN100 · miệng hút tròn. Dùng bảng kích thước, chi tiết kết nối và yêu cầu kiểm tra dưới đây để đối chiếu sản phẩm với bản vẽ đường ống hoặc thiết bị.

miệng hút loe là gì?

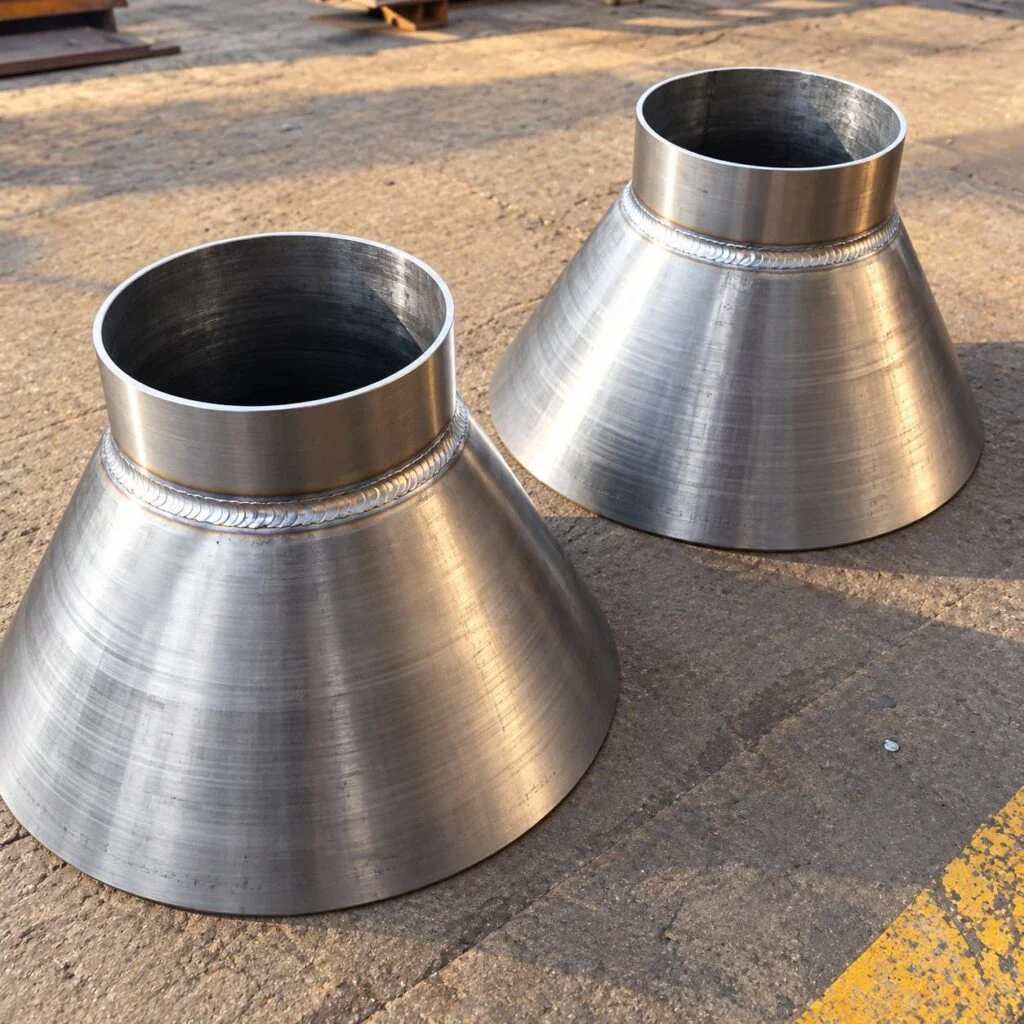

Miệng loe hút tạo đầu vào mở rộng cho bố trí hút quy định. Cửa mở, đoạn chuyển tiếp và kết nối đầu ra phải được chọn trong thiết kế bơm hoặc cửa lấy nước.

Kích thước chính và độ phù hợp lắp đặt

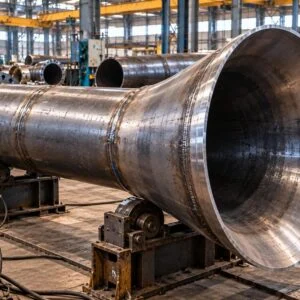

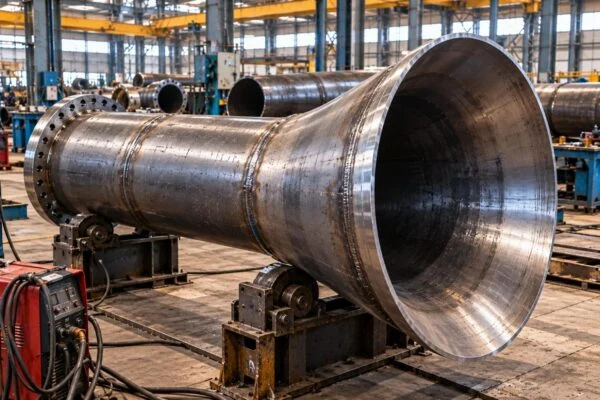

Miệng hút tạo cửa vào mở rộng tại đầu ống hút. Đối chiếu đường kính ngoài kết nối, đường kính miệng và khoảng hở lắp đặt với bố trí cửa hút. Cỡ danh nghĩa ống mô tả kết nối; lỗ miệng loe lớn hơn xác định phần hình học khác. So sánh côn thu đồng tâm khi phân biệt miệng hút đầu vào với đoạn chuyển cỡ giữa hai kết nối ống.

Cách xác định thông số miệng hút loe

Chọn vật liệu và bảo vệ bề mặt theo lưu chất và môi trường lắp đặt. Phối hợp hình dạng miệng hút với thiết kế bơm hoặc cửa lấy nước, gối đỡ và kết cấu xung quanh. Chỉ kích thước miệng hút không xác định lưu lượng, hiệu suất hút hoặc độ ngập cần thiết cho hệ thống hoàn chỉnh.

Dữ liệu kỹ thuật của miệng hút loe

Kích cỡ và yêu cầu kích thước

Bảng kích thước xác định cấu hình minh họa. Đối chiếu từng giá trị với bản vẽ ống, thiết bị hoặc giá đỡ đối tiếp. Ký hiệu danh nghĩa không thay thế đường kính kết nối thực tế, không gian lắp hoặc chi tiết lắp đặt. Các lựa chọn trên cho phép đưa cấu hình khác vào yêu cầu báo giá.

Bảng kích thước và dung sai

Kiểm tra, tiêu chuẩn và hồ sơ

Kiểm tra kết nối, mép cửa vào và hình dạng tạo hình theo bản vẽ quy định. Đưa yêu cầu chuẩn bị hàn, lớp phủ và ghi nhãn vào đơn hàng. Nêu miệng hút được cấp riêng hay trong cụm ống để xem xét đồng thời chi tiết liên kết và thao tác nâng chuyển.

Trước đặt hàng, nêu tiêu chuẩn sản phẩm và phiên bản, hồ sơ vật liệu, tiêu chí nghiệm thu. Khi áp suất, nhiệt độ, chuyển vị hoặc tải có liên quan, cung cấp cả điều kiện vận hành và thử. Yêu cầu hồ sơ cần xác định chi tiết thực tế và phiên bản bản vẽ; chứng nhận chung không thay thế hồ sơ kích thước hoặc vật liệu của mặt hàng đặt. Về các bước sản xuất và lưu ý kiểm tra, xem sản xuất mặt bích và phụ kiện.

Ứng dụng của miệng hút loe

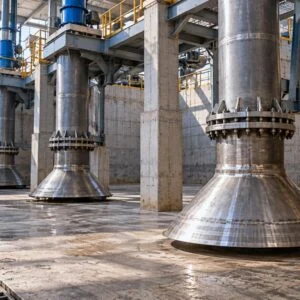

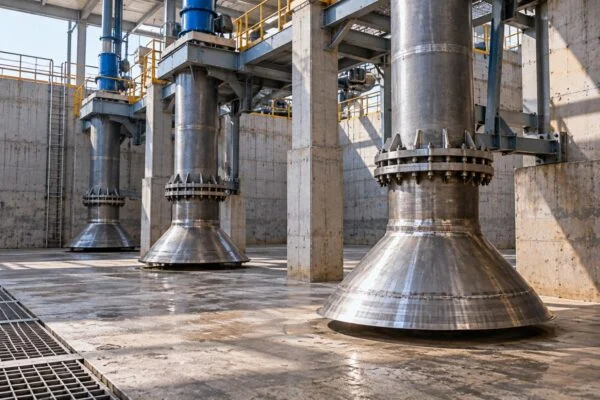

• Bố trí cửa hút bơm. Phối hợp hình học cửa vào, khoảng hở gá lắp và kết nối ống hút.
• Cụm lấy nước. Chọn vật liệu và biện pháp bảo vệ theo môi trường lắp đặt.
• Cụm ống hút theo yêu cầu. Nêu miệng hút được cung cấp riêng hay kèm đoạn ống nối.

Cách đặt hàng miệng hút loe

Chọn tùy chọn cần thiết và gửi JINYI số lượng, điểm đến, vật liệu và bản vẽ kiểm soát. Kèm kích thước thay đổi, chi tiết đối tiếp, hoàn thiện, ghi nhãn và đóng gói. Báo giá xác định cấu hình cuối, phạm vi kiểm tra và điều kiện giao để đối chiếu chi tiết với lắp đặt dự kiến.

Giá theo số lượng và chuẩn bị đơn hàng

Vận chuyển và thuế được báo riêng. Thay vật liệu, cỡ hoặc bản vẽ có thể đổi giá và yêu cầu giao hàng. Xác nhận thông số đã thống nhất trước chế tạo, và giữ phiên bản bản vẽ, tùy chọn cùng số lượng trong yêu cầu.

Sản phẩm JINYI khác để so sánh

So sánh cút ống 90 độ, cút ống 45 độ, hoặc xem danh mục phụ kiện và co ống để xem lựa chọn kết nối và cấu hình khác.

Yêu cầu JINYI báo giá miệng hút loe theo yêu cầu kèm bản vẽ và số lượng cần cho dự án.

Danh sách kiểm tra lựa chọn và báo giá Miệng hút loe

Miệng mở rộng thuộc bố trí cửa vào. Xác định ống nối, hướng cửa vào và không gian lắp đặt xung quanh; cỡ danh nghĩa kết nối không mô tả kích thước miệng. Dùng ảnh để nhận biết cấu hình, rồi dùng bản vẽ kiểm soát để xác định sản phẩm sẽ cung cấp. Chi tiết trông giống nhau có thể khác đầu nối, đường truyền tải hoặc yêu cầu bảo trì.

Kích thước và dung sai Miệng hút loe

Với miệng hút loe, trước hết so sánh: đường kính miệng và kết nối đầu vào. Đánh dấu trên bản vẽ yêu cầu các kích thước quyết định lắp ghép, căn chỉnh và không gian lắp. Nêu đơn vị cho mỗi giá trị và chuẩn làm cơ sở đo. Với kích thước quan trọng, quy định dung sai riêng và cách đo thay vì chỉ dựa vào ghi chú dung sai chung.

Bảng ghi: Kích thước danh nghĩa: DN100; Đường kính ngoài ống nối: 114,3 mm; Đường kính miệng: 275 mm. Đọc các mục này cùng bảng cấu hình và dung sai phía trên. Giá trị tham khảo hoặc ví dụ mô tả cấu hình hiển thị; báo giá và bản vẽ JINYI đã duyệt xác định chi tiết đặt hàng. Điểm liên kết, vật liệu hoặc điều kiện làm việc khác cần được so sánh lại.

Chuẩn bị thông tin vật liệu và điểm liên kết

Khi hỏi về miệng hút loe, nêu rõ ký hiệu vật liệu yêu cầu và trạng thái cung cấp. Mô tả chi tiết đối tiếp, cách liên kết và môi trường. Kèm nhiệt độ vận hành và áp suất, chuyển vị hoặc tải kết cấu liên quan. Dữ liệu cần mô tả lắp đặt thực tế, gồm thay đổi giữa vận hành bình thường, khởi động và bảo trì khi áp dụng.

Quy định lớp phủ, hoàn thiện bề mặt và ghi nhãn riêng với vật liệu nền. Nếu cần truy xuất, xác định hồ sơ yêu cầu và cách liên hệ với chi tiết được giao. Thống nhất kiểm tra bao gồm kích thước, hồ sơ vật liệu, mối hàn hay thử chức năng; đây là các kiểm tra khác nhau với tiêu chí nghiệm thu khác nhau.

Báo giá miệng hút loe theo yêu cầu

Khi liên hệ JINYI, kèm bản vẽ phiên bản mới nhất, số lượng yêu cầu và nơi giao. Nêu rõ khác biệt với cấu hình minh họa, gồm kích thước, kết nối, hoàn thiện và đóng gói thay đổi. Với đơn lặp lại, dẫn chiếu cấu hình đã duyệt và liệt kê rõ thay đổi để không mặc định bản vẽ cũ vẫn còn hiệu lực.

Ba bậc giá phía trên tương ứng các khoảng số lượng hiển thị. So sánh báo giá theo cùng bản vẽ, vật liệu, phạm vi kiểm tra và đơn vị cung cấp. Một chiếc, một đoạn và một cụm hoàn chỉnh là các đơn vị khác nhau khi áp dụng. Xác nhận vận chuyển, thuế, hồ sơ và điều kiện giao trong báo giá cuối thay vì suy từ đơn giá hiển thị.

So sánh cấu hình chi tiết liên quan

Đánh giá miệng hút loe theo đường kính miệng và kết nối đầu vào thực tế và bố trí miệng loe hút yêu cầu. Ảnh dưới đây thể hiện các sản phẩm JINYI riêng biệt để so sánh. Mỗi sản phẩm có liên kết đến trang kỹ thuật riêng; đây không phải các góc ảnh bổ sung của miệng hút loe này.

Sản phẩm JINYI liên quan — các cấu hình riêng để so sánh

Ảnh	Sản phẩm liên quan	Chi tiết lựa chọn
	Ống uốn bán kính lớn	Bán kính uốn và chiều dài tiếp tuyến. So sánh sản phẩm riêng này khi bản vẽ yêu cầu cấu hình cụ thể của nó.
	Côn thu đồng tâm	Đường kính đầu và chiều dài chuyển tiếp. So sánh sản phẩm riêng này khi bản vẽ yêu cầu cấu hình cụ thể của nó.
	Mặt bích phẳng	Khe hở lỗ trong và khoan bu lông. So sánh sản phẩm riêng này khi bản vẽ yêu cầu cấu hình cụ thể của nó.

Câu hỏi cần giải quyết trước đặt hàng

Cần kiểm tra kích thước nào trước?

Bắt đầu từ đường kính miệng và kết nối đầu vào và chi tiết đối tiếp hoặc lắp đặt. Đối chiếu ký hiệu danh nghĩa với kích thước đo, rồi kiểm tra không gian lắp. Ảnh giúp nhận biết hình dạng; bản vẽ cung cấp cơ sở kích thước để nghiệm thu.

Báo giá cần gồm những gì?

Báo giá miệng hút loe cần nêu cấu hình, phiên bản bản vẽ, vật liệu, số lượng, cơ sở giá và hồ sơ kiểm tra đã thống nhất. Lưu các chi tiết này cùng đơn hàng đã duyệt để kiểm tra đầu vào có thể đối chiếu sản phẩm giao với chi tiết quy định.

Nguồn thuật ngữ độc lập

Phạm vi tiêu chuẩn phụ kiện hàn đối đầu ASME cung cấp nguồn tham khảo độc lập về thuật ngữ chi tiết. Dùng tiêu chuẩn và phiên bản quy định khi dự án yêu cầu. Liên kết này không xác lập chứng nhận JINYI, phê duyệt sản phẩm hay khả năng thay thế với nhà sản xuất khác.

DN100

Kích thước danh nghĩa

114,3 mm

Đường kính ngoài ống nối

±0,3 mm

Dung sai

3

Bậc số lượng

• Chức năng thủy lực — Cửa vào dạng miệng loe là một phần hình học của cửa hút.
• Thiết kế hệ thống — Lưu lượng, độ ngập và khoảng cách tới đáy/tường được xem xét đồng thời.
• Kích thước bao kết nối — Chọn cửa ra và chiều dài lắp đặt phù hợp bố trí bơm.
